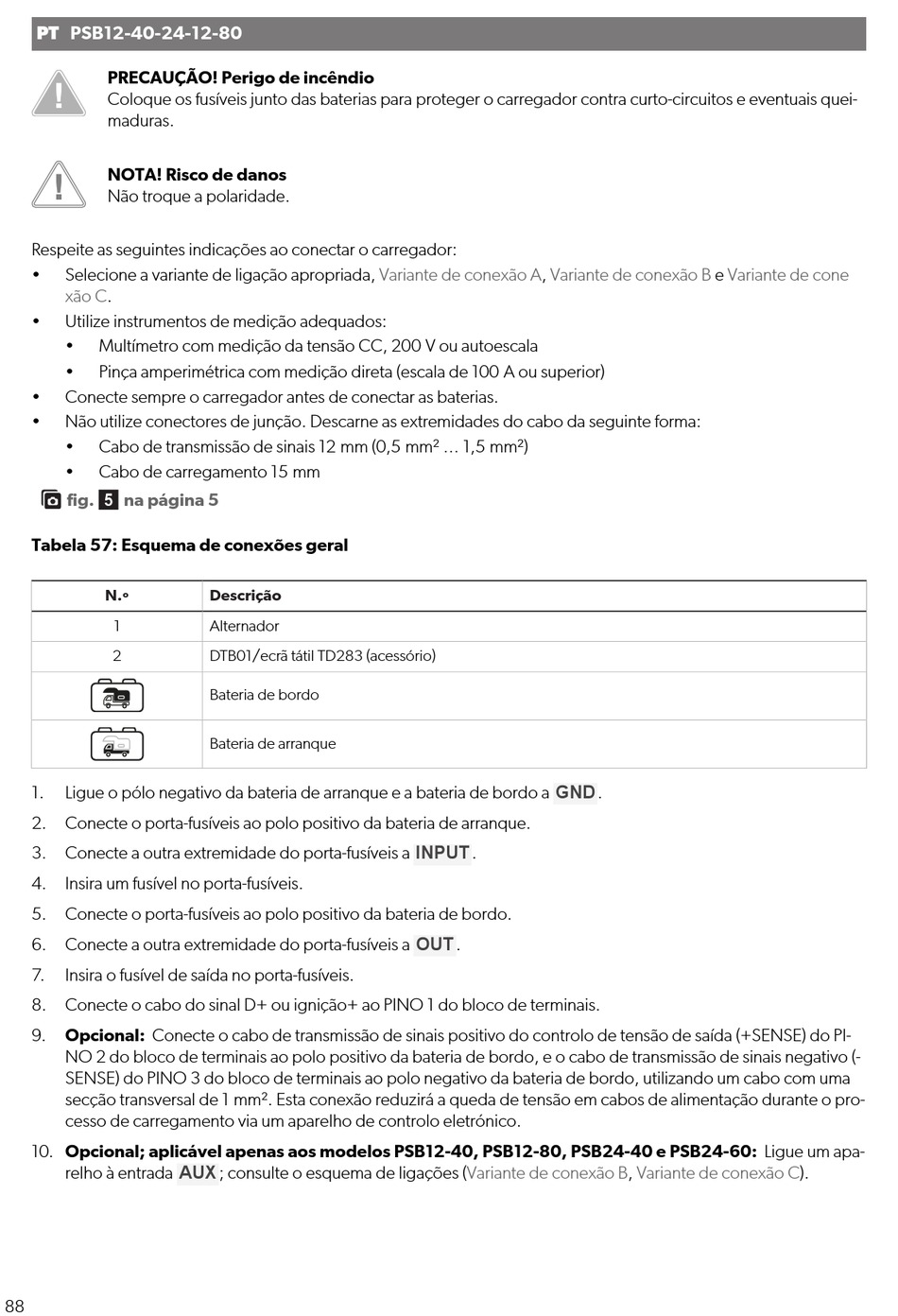

PT PSB12-40-24-12-80
PRECAUÇÃO! Perigo de incêndio
Coloque os fusíveis junto das baterias para proteger o carregador contra curto-circuitos e eventuais quei-
maduras.
NOTA! Risco de danos
Não troque a polaridade.
Respeite as seguintes indicações ao conectar o carregador:
•
Selecione a variante de ligação apropriada,
xão
C.
•
Utilize instrumentos de medição adequados:
•
Multímetro com medição da tensão CC, 200 V ou autoescala
•
Pinça amperimétrica com medição direta (escala de 100 A ou superior)
•
Conecte sempre o carregador antes de conectar as baterias.
•
Não utilize conectores de junção. Descarne as extremidades do cabo da seguinte forma:
•
Cabo de transmissão de sinais 12 mm (0,5 mm² ... 1,5 mm²)
•
Cabo de carregamento 15 mm
fig.
na página 5
Tabela 57: Esquema de conexões geral
N.º
1
2
1.
Ligue o pólo negativo da bateria de arranque e a bateria de bordo a
2. Conecte o porta-fusíveis ao polo positivo da bateria de arranque.
3. Conecte a outra extremidade do porta-fusíveis a
4. Insira um fusível no porta-fusíveis.
5. Conecte o porta-fusíveis ao polo positivo da bateria de bordo.
6. Conecte a outra extremidade do porta-fusíveis a
7.
Insira o fusível de saída no porta-fusíveis.
8. Conecte o cabo do sinal D+ ou ignição+ ao PINO 1 do bloco de terminais.
9.
Opcional: Conecte o cabo de transmissão de sinais positivo do controlo de tensão de saída (+SENSE) do PI-
NO 2 do bloco de terminais ao polo positivo da bateria de bordo, e o cabo de transmissão de sinais negativo (-
SENSE) do PINO 3 do bloco de terminais ao polo negativo da bateria de bordo, utilizando um cabo com uma
secção transversal de 1 mm². Esta conexão reduzirá a queda de tensão em cabos de alimentação durante o pro-
cesso de carregamento via um aparelho de controlo eletrónico.
10. Opcional; aplicável apenas aos modelos PSB12-40, PSB12-80, PSB24-40 e PSB24-60: Ligue um apa-
relho à entrada
88
Descrição
Alternador
DTB01/ecrã tátil TD283 (acessório)
Bateria de bordo
Bateria de arranque
AUX
; consulte o esquema de ligações
Variante de conexão
A,
INPUT
.
OUT
.
(Variante de conexão
Variante de conexão B
e
GND
.
B,
Variante de conexão
Variante de cone
C).
