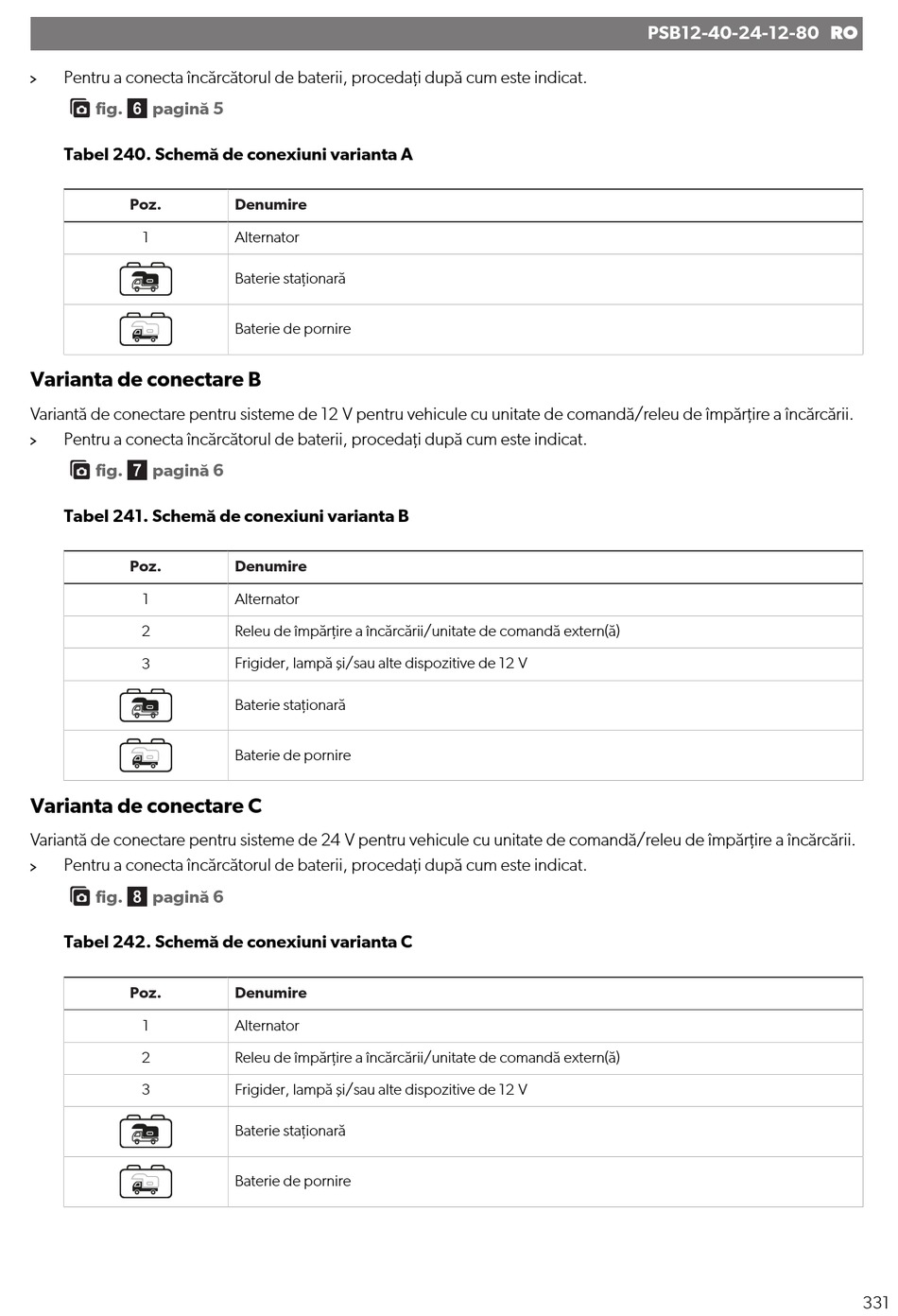

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 331

Pentru a conecta încărcătorul de baterii, procedaţi după cum este indicat.
fig.  pagină 5
Tabel 240. Schemă de conexiuni varianta A
Poz.
1
Varianta de conectare B
Variantă de conectare pentru sisteme de 12 V pentru vehicule cu unitate de comandă/releu de împărţire a încărcării.
Pentru a conecta încărcătorul de baterii, procedaţi după cum este indicat.
fig.  pagină 6
Tabel 241. Schemă de conexiuni varianta B
Poz.
1
2
3
Varianta de conectare C
Variantă de conectare pentru sisteme de 24 V pentru vehicule cu unitate de comandă/releu de împărţire a încărcării.
Pentru a conecta încărcătorul de baterii, procedaţi după cum este indicat.
fig.  pagină 6
Tabel 242. Schemă de conexiuni varianta C
Poz.
1
2
3
Denumire
Alternator
Baterie staţionară
Baterie de pornire
Denumire
Alternator
Releu de împărţire a încărcării/unitate de comandă extern(ă)
Frigider, lampă şi/sau alte dispozitive de 12 V
Baterie staţionară
Baterie de pornire
Denumire
Alternator
Releu de împărţire a încărcării/unitate de comandă extern(ă)
Frigider, lampă şi/sau alte dispozitive de 12 V
Baterie staţionară
Baterie de pornire
