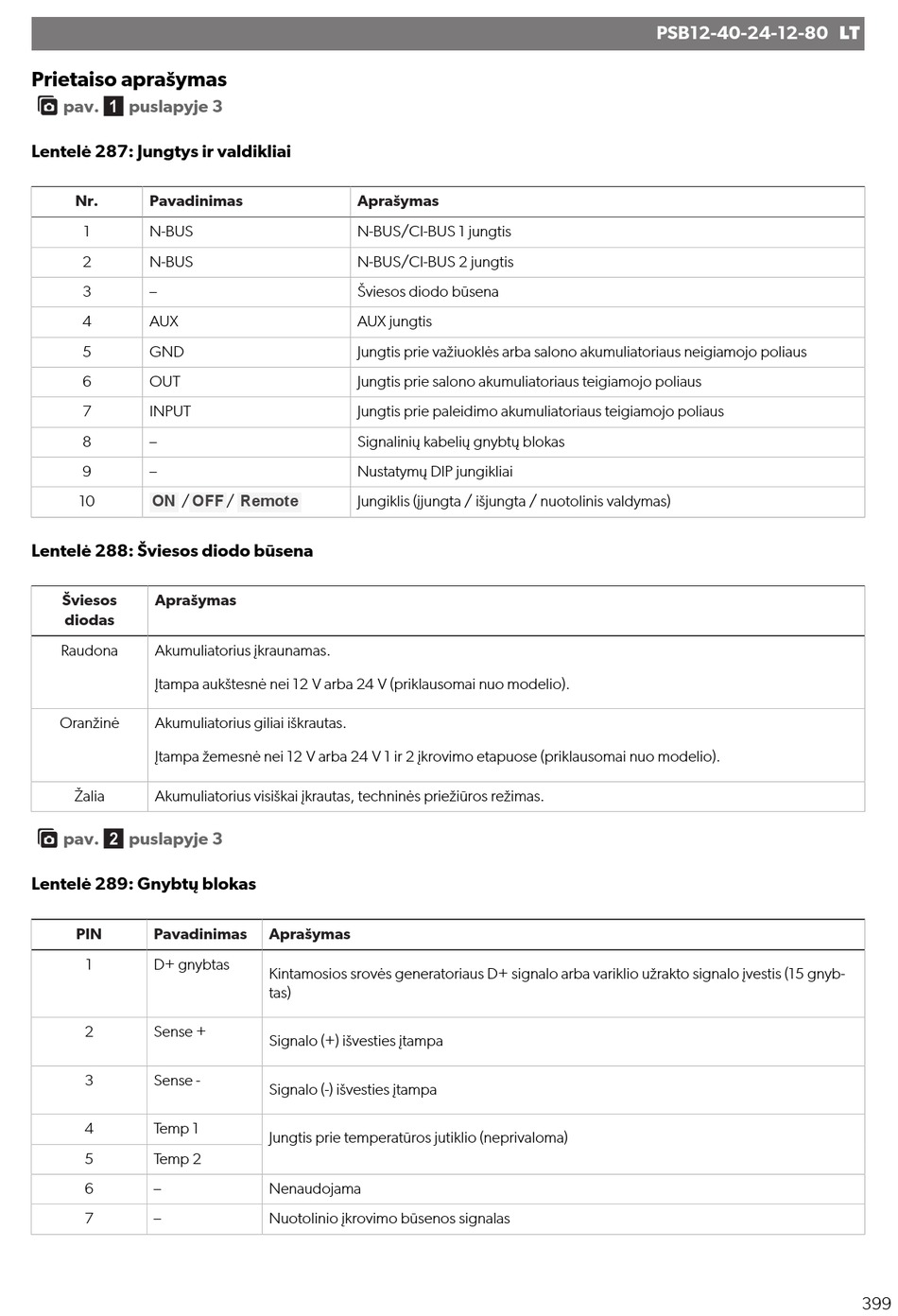

Prietaiso aprašymas
pav.  puslapyje 3
Lentelė 287: Jungtys ir valdikliai
Nr. Pavadinimas
1 N-BUS
2 N-BUS
3 –
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON OFF
10 /
Lentelė 288: Šviesos diodo būsena
Šviesos Aprašymas
diodas
Raudona Akumuliatorius įkraunamas.
Įtampa aukštesnė nei 12 V arba 24 V (priklausomai nuo modelio).
Oranžinė Akumuliatorius giliai iškrautas.
Įtampa žemesnė nei 12 V arba 24 V 1 ir 2 įkrovimo etapuose (priklausomai nuo modelio).
Žalia Akumuliatorius visiškai įkrautas, techninės priežiūros režimas.
pav.  puslapyje 3
Lentelė 289: Gnybtų blokas
PIN Pavadinimas
1 D+ gnybtas
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Aprašymas
N-BUS/CI-BUS 1 jungtis
N-BUS/CI-BUS 2 jungtis
Šviesos diodo būsena
AUX jungtis
Jungtis prie važiuoklės arba salono akumuliatoriaus neigiamojo poliaus
Jungtis prie salono akumuliatoriaus teigiamojo poliaus
Jungtis prie paleidimo akumuliatoriaus teigiamojo poliaus
Signalinių kabelių gnybtų blokas
Nustatymų DIP jungikliai
Remote
/ Jungiklis (įjungta / išjungta / nuotolinis valdymas)
Aprašymas
Kintamosios srovės generatoriaus D+ signalo arba variklio užrakto signalo įvestis (15 gnyb-
tas)
Signalo (+) išvesties įtampa
Signalo (-) išvesties įtampa
Jungtis prie temperatūros jutiklio (neprivaloma)
Nenaudojama
Nuotolinio įkrovimo būsenos signalas
