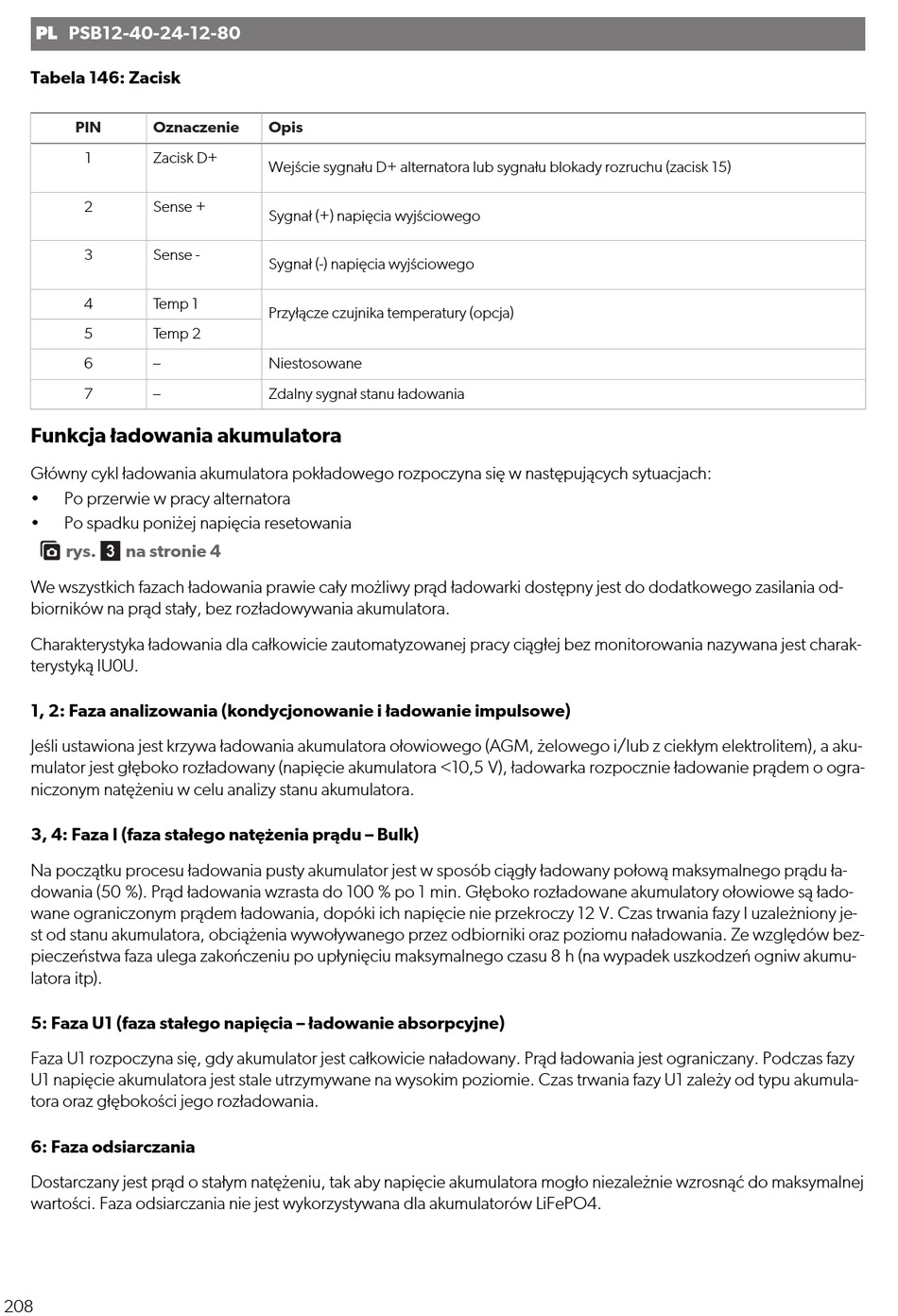

PL PSB12-40-24-12-80
Tabela 146: Zacisk
PIN Oznaczenie
1 Zacisk D+
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Funkcja ładowania akumulatora
Główny cykl ładowania akumulatora pokładowego rozpoczyna się w następujących sytuacjach:
• Po przerwie w pracy alternatora
• Po spadku poniżej napięcia resetowania
rys.  na stronie 4
We wszystkich fazach ładowania prawie cały możliwy prąd ładowarki dostępny jest do dodatkowego zasilania od-
biorników na prąd stały, bez rozładowywania akumulatora.
Charakterystyka ładowania dla całkowicie zautomatyzowanej pracy ciągłej bez monitorowania nazywana jest charak-
terystyką IU0U.
1, 2: Faza analizowania (kondycjonowanie i ładowanie impulsowe)
Jeśli ustawiona jest krzywa ładowania akumulatora ołowiowego (AGM, żelowego i/lub z ciekłym elektrolitem), a aku-
mulator jest głęboko rozładowany (napięcie akumulatora <10,5 V), ładowarka rozpocznie ładowanie prądem o ogra-
niczonym natężeniu w celu analizy stanu akumulatora.
3, 4: Faza I (faza stałego natężenia prądu – Bulk)
Na początku procesu ładowania pusty akumulator jest w sposób ciągły ładowany połową maksymalnego prądu ła-
dowania (50 %). Prąd ładowania wzrasta do 100 % po 1 min. Głęboko rozładowane akumulatory ołowiowe są łado-
wane ograniczonym prądem ładowania, dopóki ich napięcie nie przekroczy 12 V. Czas trwania fazy I uzależniony je-
st od stanu akumulatora, obciążenia wywoływanego przez odbiorniki oraz poziomu naładowania. Ze względów bez-
pieczeństwa faza ulega zakończeniu po upłynięciu maksymalnego czasu 8 h (na wypadek uszkodzeń ogniw akumu-
latora itp).
5: Faza U1 (faza stałego napięcia – ładowanie absorpcyjne)
Faza U1 rozpoczyna się, gdy akumulator jest całkowicie naładowany. Prąd ładowania jest ograniczany. Podczas fazy
U1 napięcie akumulatora jest stale utrzymywane na wysokim poziomie. Czas trwania fazy U1 zależy od typu akumula-
tora oraz głębokości jego rozładowania.
6: Faza odsiarczania
Dostarczany jest prąd o stałym natężeniu, tak aby napięcie akumulatora mogło niezależnie wzrosnąć do maksymalnej
wartości. Faza odsiarczania nie jest wykorzystywana dla akumulatorów LiFePO4.
208
Opis
Wejście sygnału D+ alternatora lub sygnału blokady rozruchu (zacisk 15)
Sygnał (+) napięcia wyjściowego
Sygnał (-) napięcia wyjściowego
Przyłącze czujnika temperatury (opcja)
Niestosowane
Zdalny sygnał stanu ładowania
