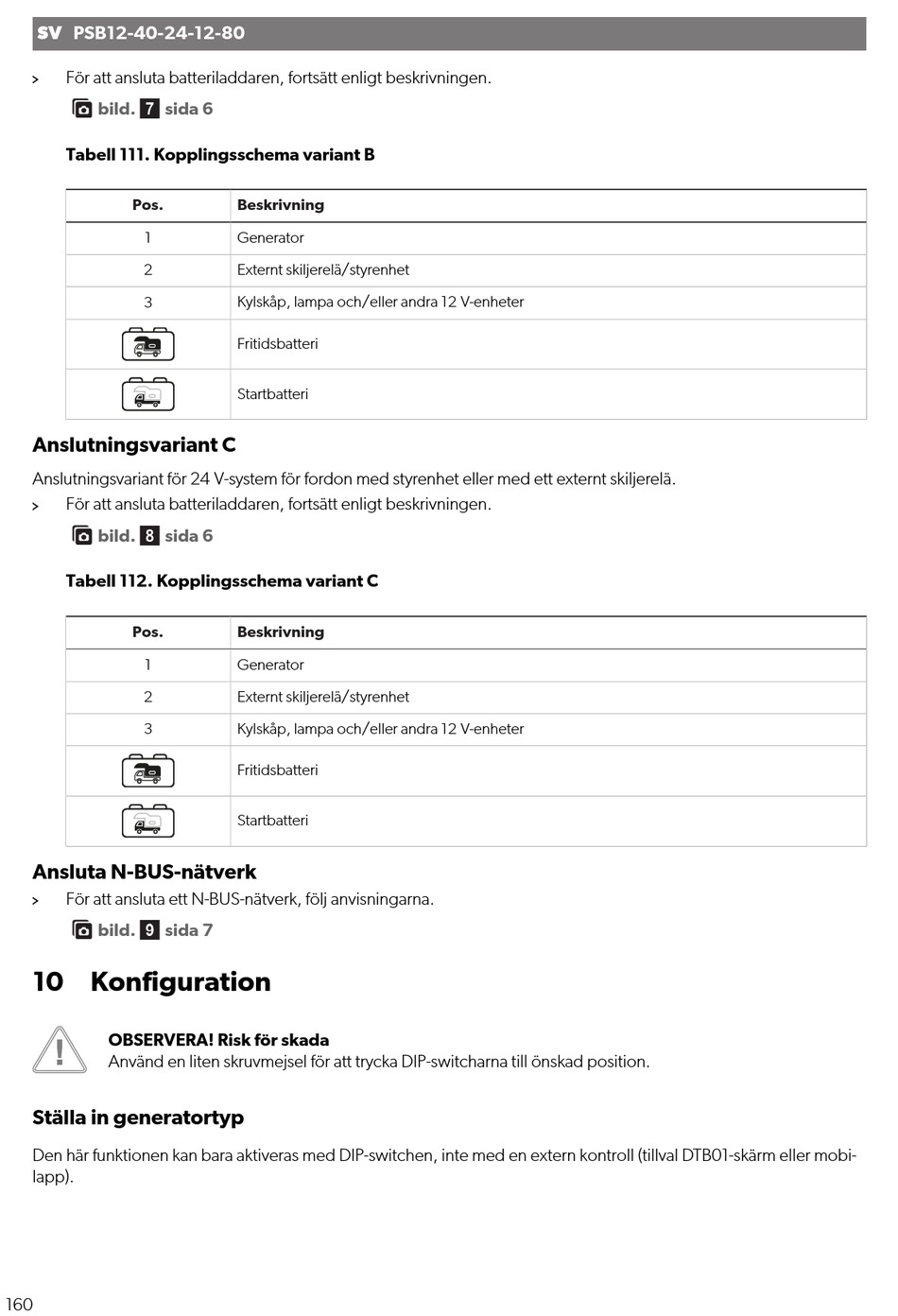

SV PSB12-40-24-12-80
För att ansluta batteriladdaren, fortsätt enligt beskrivningen.
bild.  sida 6
Tabell 111. Kopplingsschema variant B
Pos.
1
2
3
Anslutningsvariant C
Anslutningsvariant för 24 V-system för fordon med styrenhet eller med ett externt skiljerelä.
För att ansluta batteriladdaren, fortsätt enligt beskrivningen.
bild.  sida 6
Tabell 112. Kopplingsschema variant C
Pos.
1
2
3
Ansluta N-BUS-nätverk
För att ansluta ett N-BUS-nätverk, följ anvisningarna.
bild.  sida 7
10 Konfiguration
OBSERVERA! Risk för skada
Använd en liten skruvmejsel för att trycka DIP-switcharna till önskad position.
Ställa in generatortyp
Den här funktionen kan bara aktiveras med DIP-switchen, inte med en extern kontroll (tillval DTB01-skärm eller mobi-
lapp).
160
Beskrivning
Generator
Externt skiljerelä/styrenhet
Kylskåp, lampa och/eller andra 12 V-enheter
Fritidsbatteri
Startbatteri
Beskrivning
Generator
Externt skiljerelä/styrenhet
Kylskåp, lampa och/eller andra 12 V-enheter
Fritidsbatteri
Startbatteri
