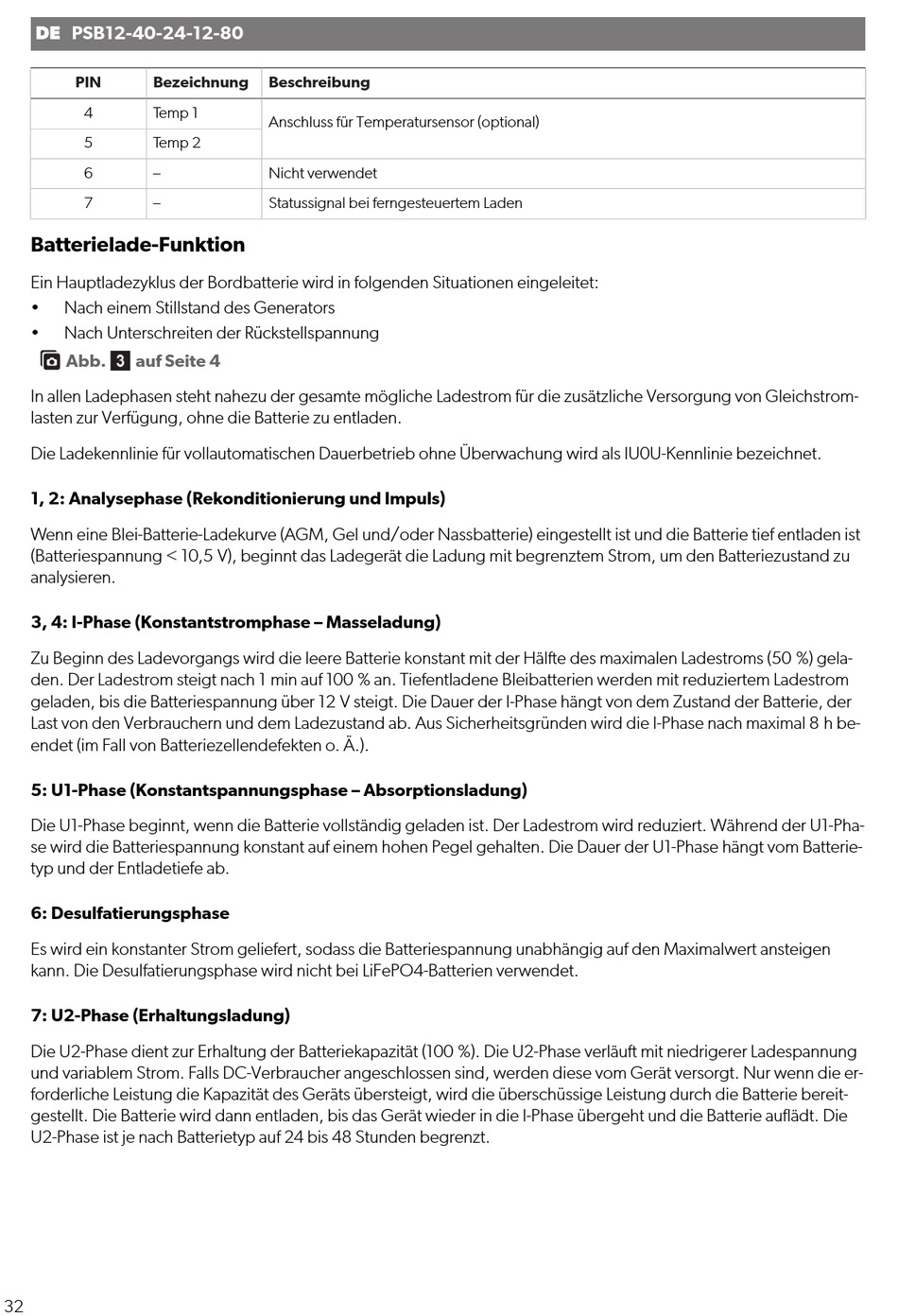

DE PSB12-40-24-12-80
PIN Bezeichnung
4 Temp 1
5 Temp 2
6 –
7 –
Batterielade-Funktion
Ein Hauptladezyklus der Bordbatterie wird in folgenden Situationen eingeleitet:
• Nach einem Stillstand des Generators
• Nach Unterschreiten der Rückstellspannung
Abb.  auf Seite 4
In allen Ladephasen steht nahezu der gesamte mögliche Ladestrom für die zusätzliche Versorgung von Gleichstrom-
lasten zur Verfügung, ohne die Batterie zu entladen.
Die Ladekennlinie für vollautomatischen Dauerbetrieb ohne Überwachung wird als IU0U-Kennlinie bezeichnet.
1, 2: Analysephase (Rekonditionierung und Impuls)
Wenn eine Blei-Batterie-Ladekurve (AGM, Gel und/oder Nassbatterie) eingestellt ist und die Batterie tief entladen ist
(Batteriespannung < 10,5 V), beginnt das Ladegerät die Ladung mit begrenztem Strom, um den Batteriezustand zu
analysieren.
3, 4: I-Phase (Konstantstromphase – Masseladung)
Zu Beginn des Ladevorgangs wird die leere Batterie konstant mit der Hälfte des maximalen Ladestroms (50 %) gela-
den. Der Ladestrom steigt nach 1 min auf 100 % an. Tiefentladene Bleibatterien werden mit reduziertem Ladestrom
geladen, bis die Batteriespannung über 12 V steigt. Die Dauer der I-Phase hängt von dem Zustand der Batterie, der
Last von den Verbrauchern und dem Ladezustand ab. Aus Sicherheitsgründen wird die I-Phase nach maximal 8 h be-
endet (im Fall von Batteriezellendefekten o. Ä.).
5: U1-Phase (Konstantspannungsphase – Absorptionsladung)
Die U1-Phase beginnt, wenn die Batterie vollständig geladen ist. Der Ladestrom wird reduziert. Während der U1-Pha-
se wird die Batteriespannung konstant auf einem hohen Pegel gehalten. Die Dauer der U1-Phase hängt vom Batterie-
typ und der Entladetiefe ab.
6: Desulfatierungsphase
Es wird ein konstanter Strom geliefert, sodass die Batteriespannung unabhängig auf den Maximalwert ansteigen
kann. Die Desulfatierungsphase wird nicht bei LiFePO4-Batterien verwendet.
7: U2-Phase (Erhaltungsladung)
Die U2-Phase dient zur Erhaltung der Batteriekapazität (100 %). Die U2-Phase verläuft mit niedrigerer Ladespannung
und variablem Strom. Falls DC-Verbraucher angeschlossen sind, werden diese vom Gerät versorgt. Nur wenn die er-
forderliche Leistung die Kapazität des Geräts übersteigt, wird die überschüssige Leistung durch die Batterie bereit-
gestellt. Die Batterie wird dann entladen, bis das Gerät wieder in die I-Phase übergeht und die Batterie auflädt. Die
U2-Phase ist je nach Batterietyp auf 24 bis 48 Stunden begrenzt.
32
Beschreibung
Anschluss für Temperatursensor (optional)
Nicht verwendet
Statussignal bei ferngesteuertem Laden
