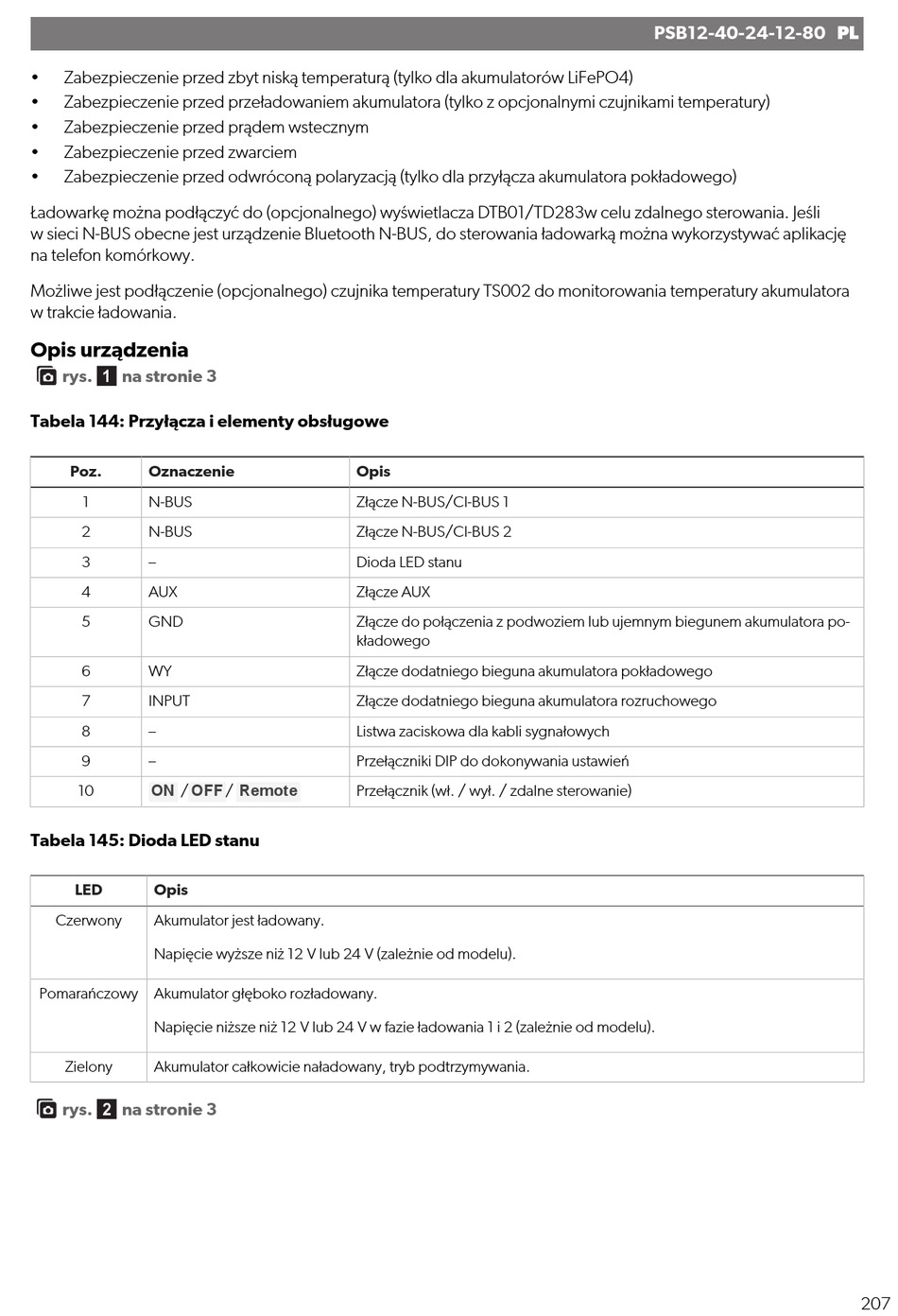

• Zabezpieczenie przed zbyt niską temperaturą (tylko dla akumulatorów LiFePO4)
• Zabezpieczenie przed przeładowaniem akumulatora (tylko z opcjonalnymi czujnikami temperatury)
• Zabezpieczenie przed prądem wstecznym
• Zabezpieczenie przed zwarciem
• Zabezpieczenie przed odwróconą polaryzacją (tylko dla przyłącza akumulatora pokładowego)
Ładowarkę można podłączyć do (opcjonalnego) wyświetlacza DTB01/TD283w celu zdalnego sterowania. Jeśli
w sieci N-BUS obecne jest urządzenie Bluetooth N-BUS, do sterowania ładowarką można wykorzystywać aplikację
na telefon komórkowy.
Możliwe jest podłączenie (opcjonalnego) czujnika temperatury TS002 do monitorowania temperatury akumulatora
w trakcie ładowania.
Opis urządzenia
rys.  na stronie 3
Tabela 144: Przyłącza i elementy obsługowe
Poz. Oznaczenie
1 N-BUS
2 N-BUS
3 –
4 AUX
5 GND
6 WY
7 INPUT
8 –
9 –
ON OFF
10 /
Tabela 145: Dioda LED stanu
LED Opis
Czerwony Akumulator jest ładowany.
Napięcie wyższe niż 12 V lub 24 V (zależnie od modelu).
Pomarańczowy Akumulator głęboko rozładowany.
Napięcie niższe niż 12 V lub 24 V w fazie ładowania 1 i 2 (zależnie od modelu).
Zielony Akumulator całkowicie naładowany, tryb podtrzymywania.
rys.  na stronie 3
Opis
Złącze N-BUS/CI-BUS 1
Złącze N-BUS/CI-BUS 2
Dioda LED stanu
Złącze AUX
Złącze do połączenia z podwoziem lub ujemnym biegunem akumulatora po-
kładowego
Złącze dodatniego bieguna akumulatora pokładowego
Złącze dodatniego bieguna akumulatora rozruchowego
Listwa zaciskowa dla kabli sygnałowych
Przełączniki DIP do dokonywania ustawień
Remote
/ Przełącznik (wł. / wył. / zdalne sterowanie)
