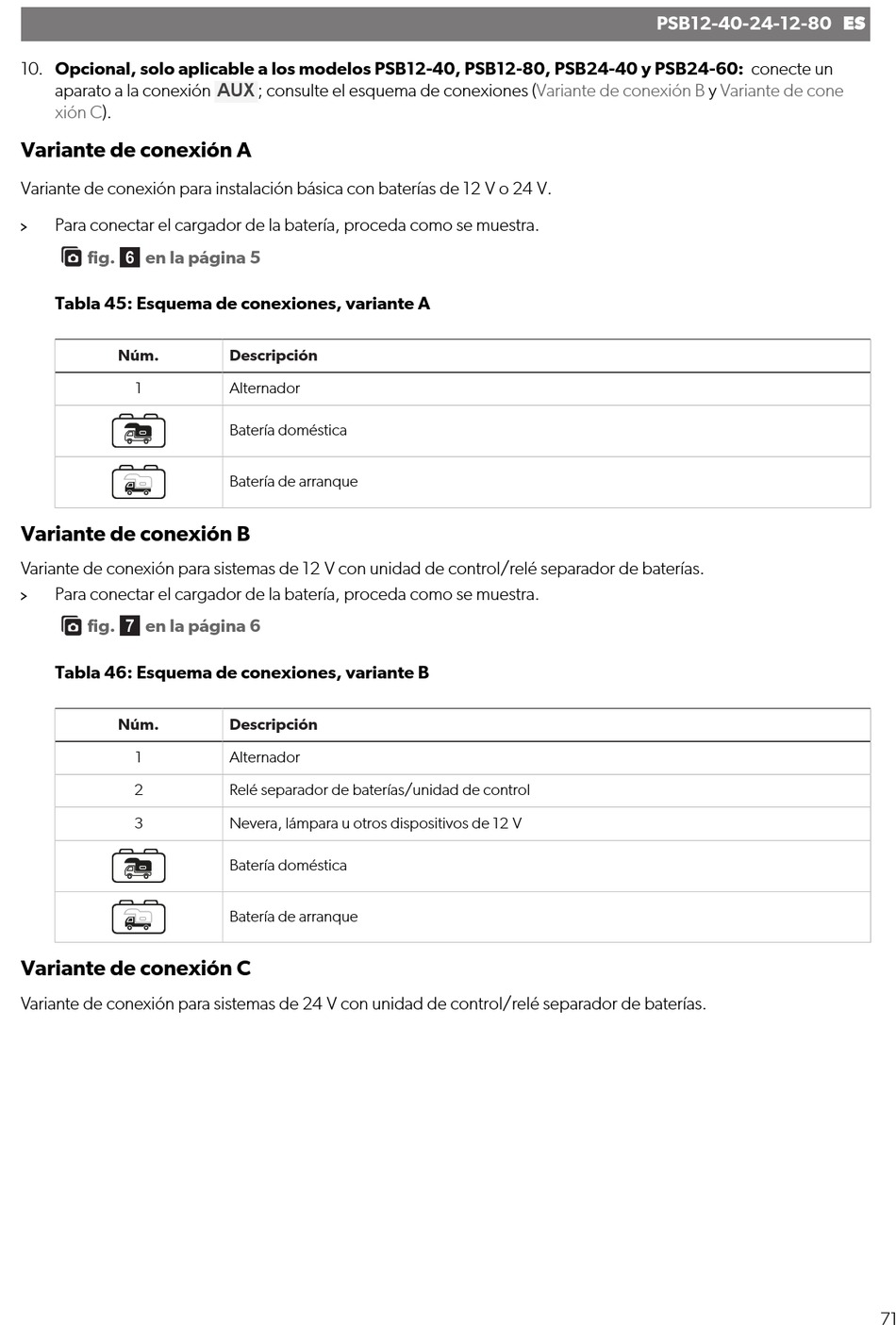

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 71

10. Opcional, solo aplicable a los modelos PSB12-40, PSB12-80, PSB24-40 y PSB24-60: conecte un
aparato a la conexión
xión C).
Variante de conexión A
Variante de conexión para instalación básica con baterías de 12 V o 24 V.
Para conectar el cargador de la batería, proceda como se muestra.
fig.  en la página 5
Tabla 45: Esquema de conexiones, variante A
Núm.
1
Variante de conexión B
Variante de conexión para sistemas de 12 V con unidad de control/relé separador de baterías.
Para conectar el cargador de la batería, proceda como se muestra.
fig.  en la página 6
Tabla 46: Esquema de conexiones, variante B
Núm.
1
2
3
Variante de conexión C
Variante de conexión para sistemas de 24 V con unidad de control/relé separador de baterías.
AUX
; consulte el esquema de conexiones
Descripción
Alternador
Batería doméstica
Batería de arranque
Descripción
Alternador
Relé separador de baterías/unidad de control
Nevera, lámpara u otros dispositivos de 12 V
Batería doméstica
Batería de arranque
PSB12-40-24-12-80 ES
(Variante de conexión B y Variante de cone
71
