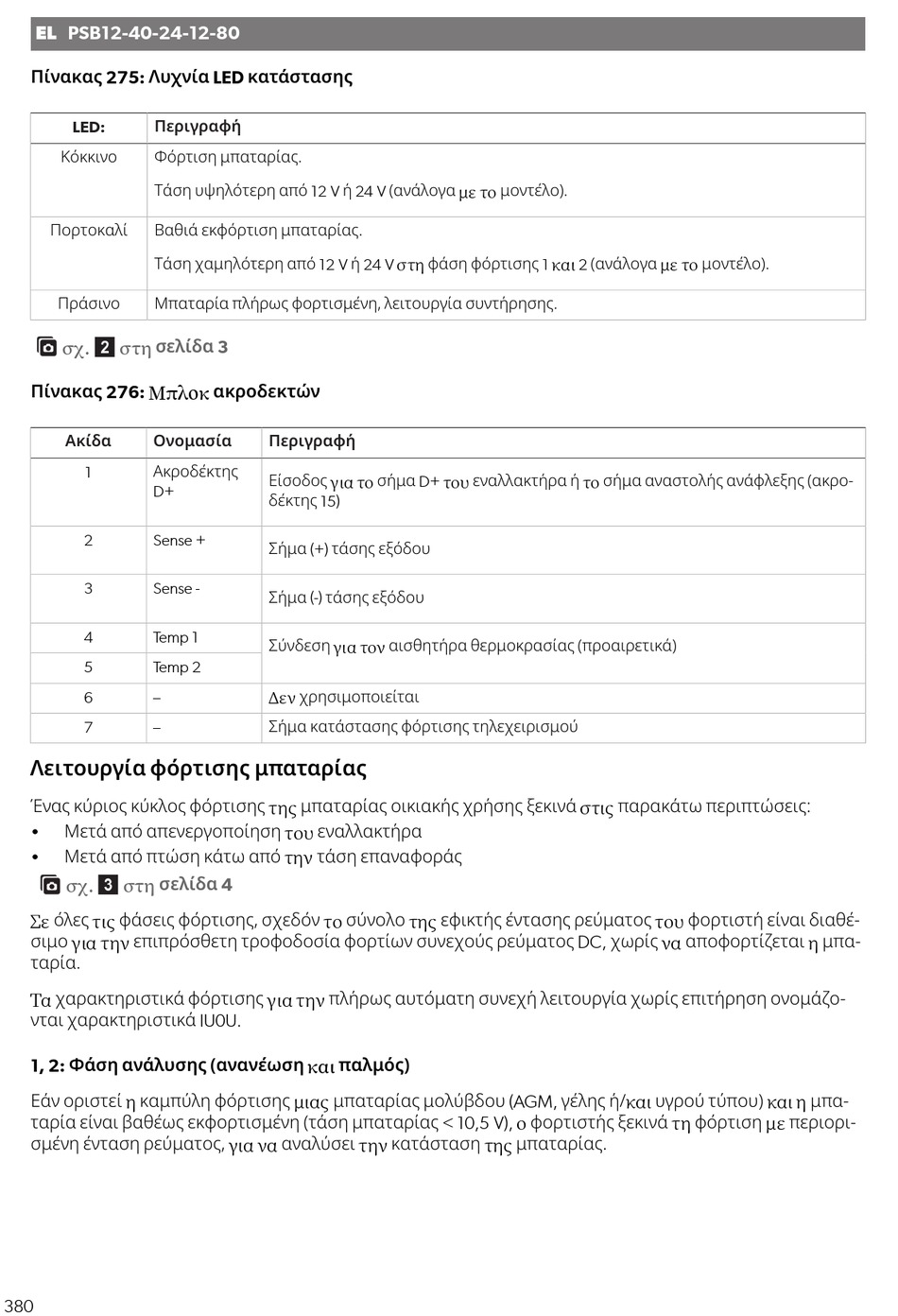

EL PSB12-40-24-12-80
Πίνακας 275: Λυχνία LED κατάστασης
Περιγραφή
LED:
Κόκκινο Φόρτιση μπαταρίας.
Τάση υψηλότερη από 12 V ή 24 V (ανάλογα με το μοντέλο).
Πορτοκαλί Βαθιά εκφόρτιση μπαταρίας.
Τάση χαμηλότερη από 12 V ή 24 V στη φάση φόρτισης 1 και 2 (ανάλογα με το μοντέλο).
Πράσινο Μπαταρία πλήρως φορτισμένη, λειτουργία συντήρησης.
σχ. στη σελίδα 3

Πίνακας 276: Μπλοκ ακροδεκτών
Ακίδα Ονομασία
Ακροδέκτης
1
D+
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Λειτουργία φόρτισης μπαταρίας
Ένας κύριος κύκλος φόρτισης της μπαταρίας οικιακής χρήσης ξεκινά στις παρακάτω περιπτώσεις:
Μετά από απενεργοποίηση του εναλλακτήρα
•
Μετά από πτώση κάτω από την τάση επαναφοράς
•
σχ. στη σελίδα 4

Σε όλες τις φάσεις φόρτισης, σχεδόν το σύνολο της εφικτής έντασης ρεύματος του φορτιστή είναι διαθέ-
σιμο για την επιπρόσθετη τροφοδοσία φορτίων συνεχούς ρεύματος DC, χωρίς να αποφορτίζεται η μπα-
ταρία.
Τα χαρακτηριστικά φόρτισης για την πλήρως αυτόματη συνεχή λειτουργία χωρίς επιτήρηση ονομάζο-
νται χαρακτηριστικά IU0U.
1, 2: Φάση ανάλυσης (ανανέωση και παλμός)
Εάν οριστεί η καμπύλη φόρτισης μιας μπαταρίας μολύβδου (AGM, γέλης ή/ και υγρού τύπου) και η μπα-
ταρία είναι βαθέως εκφορτισμένη (τάση μπαταρίας < 10,5 V), ο φορτιστής ξεκινά τη φόρτιση με περιορι-
σμένη ένταση ρεύματος, για να αναλύσει την κατάσταση της μπαταρίας.
380
Περιγραφή
Είσοδος για το σήμα D+ του εναλλακτήρα ή το σήμα αναστολής ανάφλεξης (ακρο-
δέκτης 15)
Σήμα (+) τάσης εξόδου
Σήμα (-) τάσης εξόδου
Σύνδεση για τον αισθητήρα θερμοκρασίας (προαιρετικά)
Δεν χρησιμοποιείται
Σήμα κατάστασης φόρτισης τηλεχειρισμού
