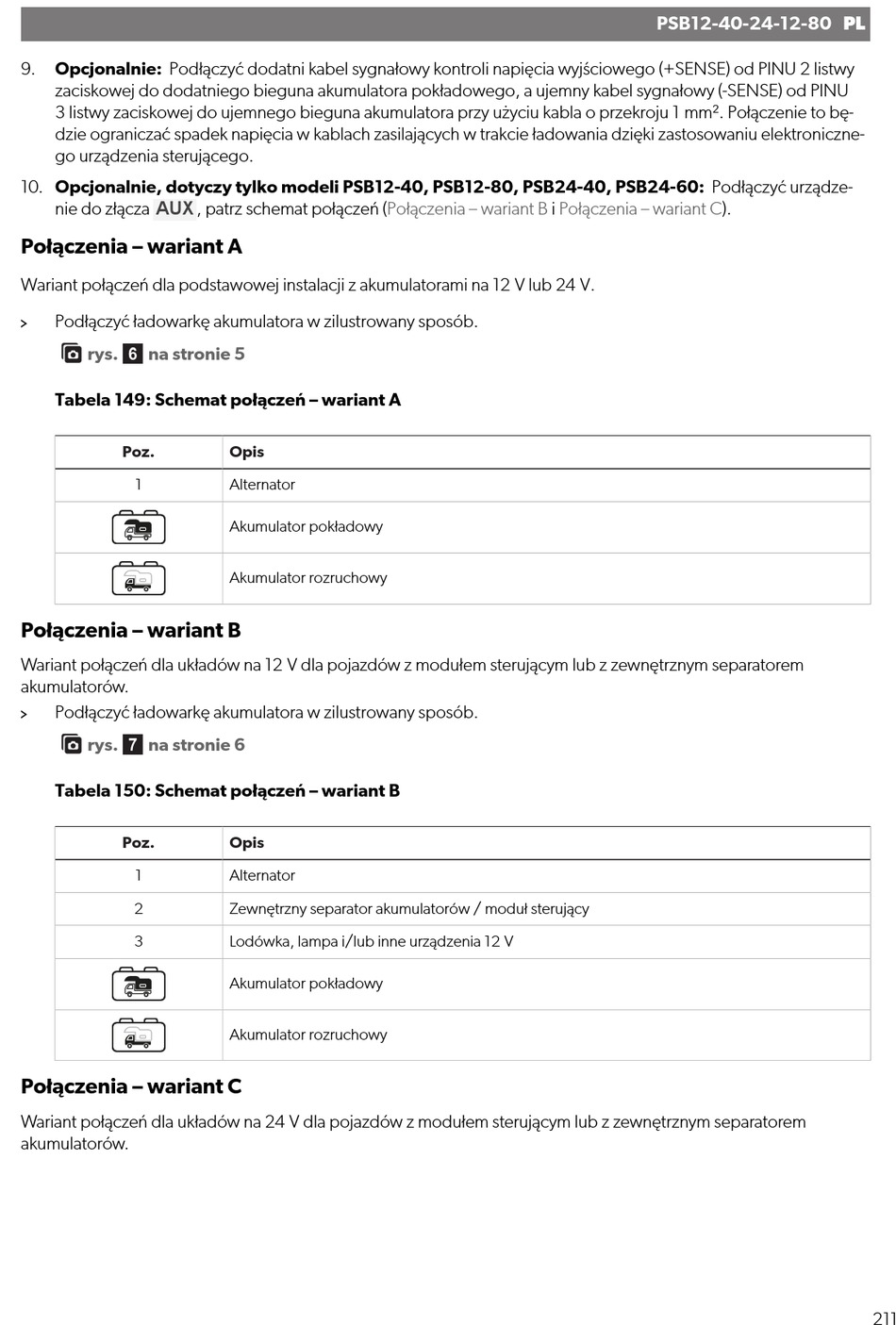

9. Opcjonalnie: Podłączyć dodatni kabel sygnałowy kontroli napięcia wyjściowego (+SENSE) od PINU 2 listwy
zaciskowej do dodatniego bieguna akumulatora pokładowego, a ujemny kabel sygnałowy (-SENSE) od PINU
3 listwy zaciskowej do ujemnego bieguna akumulatora przy użyciu kabla o przekroju 1 mm². Połączenie to bę-
dzie ograniczać spadek napięcia w kablach zasilających w trakcie ładowania dzięki zastosowaniu elektroniczne-
go urządzenia sterującego.
10. Opcjonalnie, dotyczy tylko modeli PSB12-40, PSB12-80, PSB24-40, PSB24-60: Podłączyć urządze-
AUX
nie do złącza
Połączenia – wariant A
Wariant połączeń dla podstawowej instalacji z akumulatorami na 12 V lub 24 V.
Podłączyć ładowarkę akumulatora w zilustrowany sposób.
rys.  na stronie 5
Tabela 149: Schemat połączeń – wariant A
Poz.
1
Połączenia – wariant B
Wariant połączeń dla układów na 12 V dla pojazdów z modułem sterującym lub z zewnętrznym separatorem
akumulatorów.
Podłączyć ładowarkę akumulatora w zilustrowany sposób.
rys.  na stronie 6
Tabela 150: Schemat połączeń – wariant B
Poz.
1
2
3
Połączenia – wariant C
Wariant połączeń dla układów na 24 V dla pojazdów z modułem sterującym lub z zewnętrznym separatorem
akumulatorów.
, patrz schemat połączeń
Opis
Alternator
Akumulator pokładowy
Akumulator rozruchowy
Opis
Alternator
Zewnętrzny separator akumulatorów / moduł sterujący
Lodówka, lampa i/lub inne urządzenia 12 V
Akumulator pokładowy
Akumulator rozruchowy
(Połączenia – wariant B
PSB12-40-24-12-80 PL
i Połączenia – wariant C).
