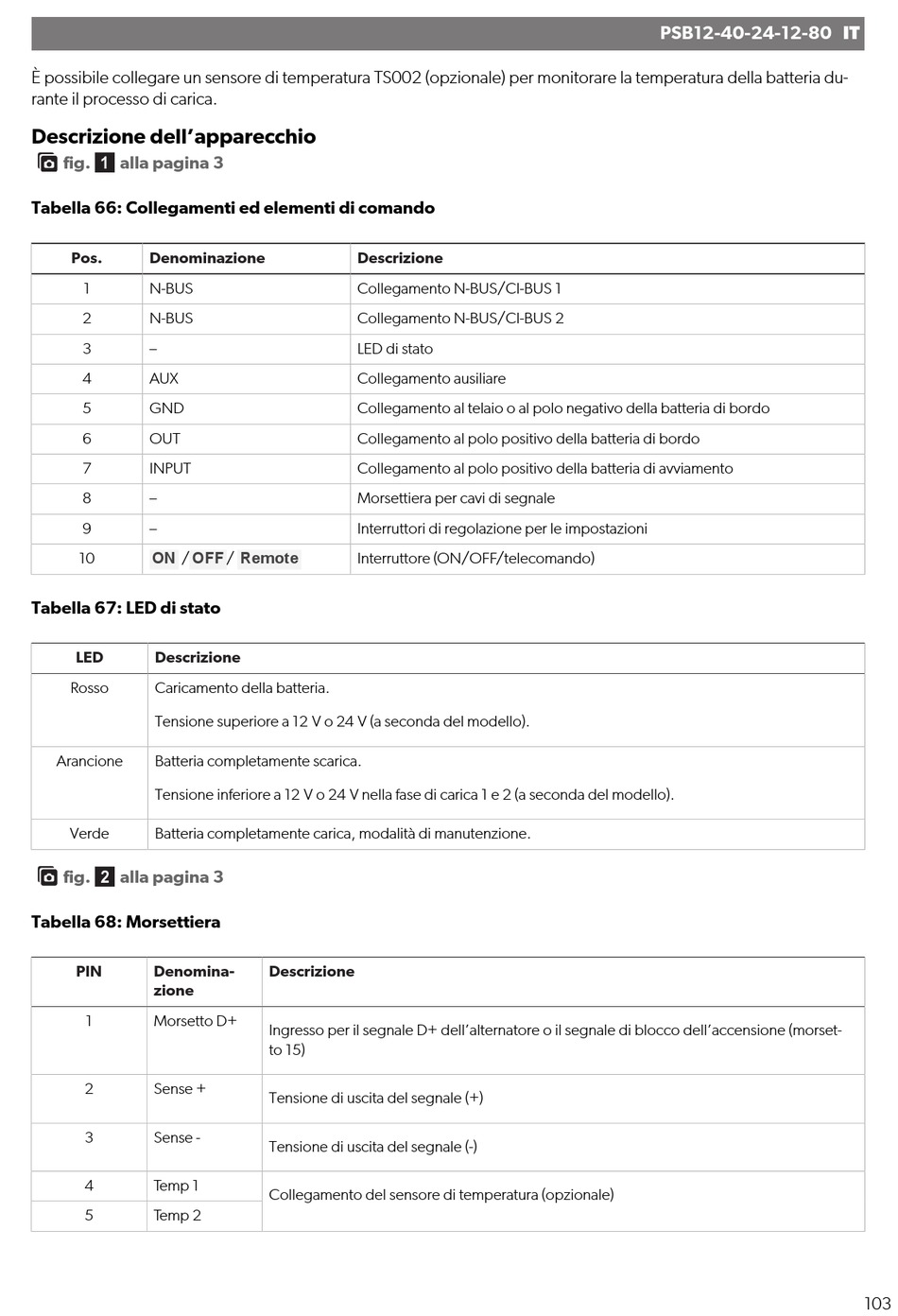

È possibile collegare un sensore di temperatura TS002 (opzionale) per monitorare la temperatura della batteria du-
rante il processo di carica.
Descrizione dell'apparecchio
fig.  alla pagina 3
Tabella 66: Collegamenti ed elementi di comando
Pos. Denominazione
1 N-BUS
2 N-BUS
3 –
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON OFF
10 /
Tabella 67: LED di stato
LED Descrizione
Rosso Caricamento della batteria.
Tensione superiore a 12 V o 24 V (a seconda del modello).
Arancione Batteria completamente scarica.
Tensione inferiore a 12 V o 24 V nella fase di carica 1 e 2 (a seconda del modello).
Verde Batteria completamente carica, modalità di manutenzione.
fig.  alla pagina 3
Tabella 68: Morsettiera
PIN Denomina-
zione
1 Morsetto D+
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
Descrizione
Collegamento N-BUS/CI-BUS 1
Collegamento N-BUS/CI-BUS 2
LED di stato
Collegamento ausiliare
Collegamento al telaio o al polo negativo della batteria di bordo
Collegamento al polo positivo della batteria di bordo
Collegamento al polo positivo della batteria di avviamento
Morsettiera per cavi di segnale
Interruttori di regolazione per le impostazioni
Remote
/ Interruttore (ON/OFF/telecomando)
Descrizione
Ingresso per il segnale D+ dell'alternatore o il segnale di blocco dell'accensione (morset-
to 15)
Tensione di uscita del segnale (+)
Tensione di uscita del segnale (-)
Collegamento del sensore di temperatura (opzionale)
