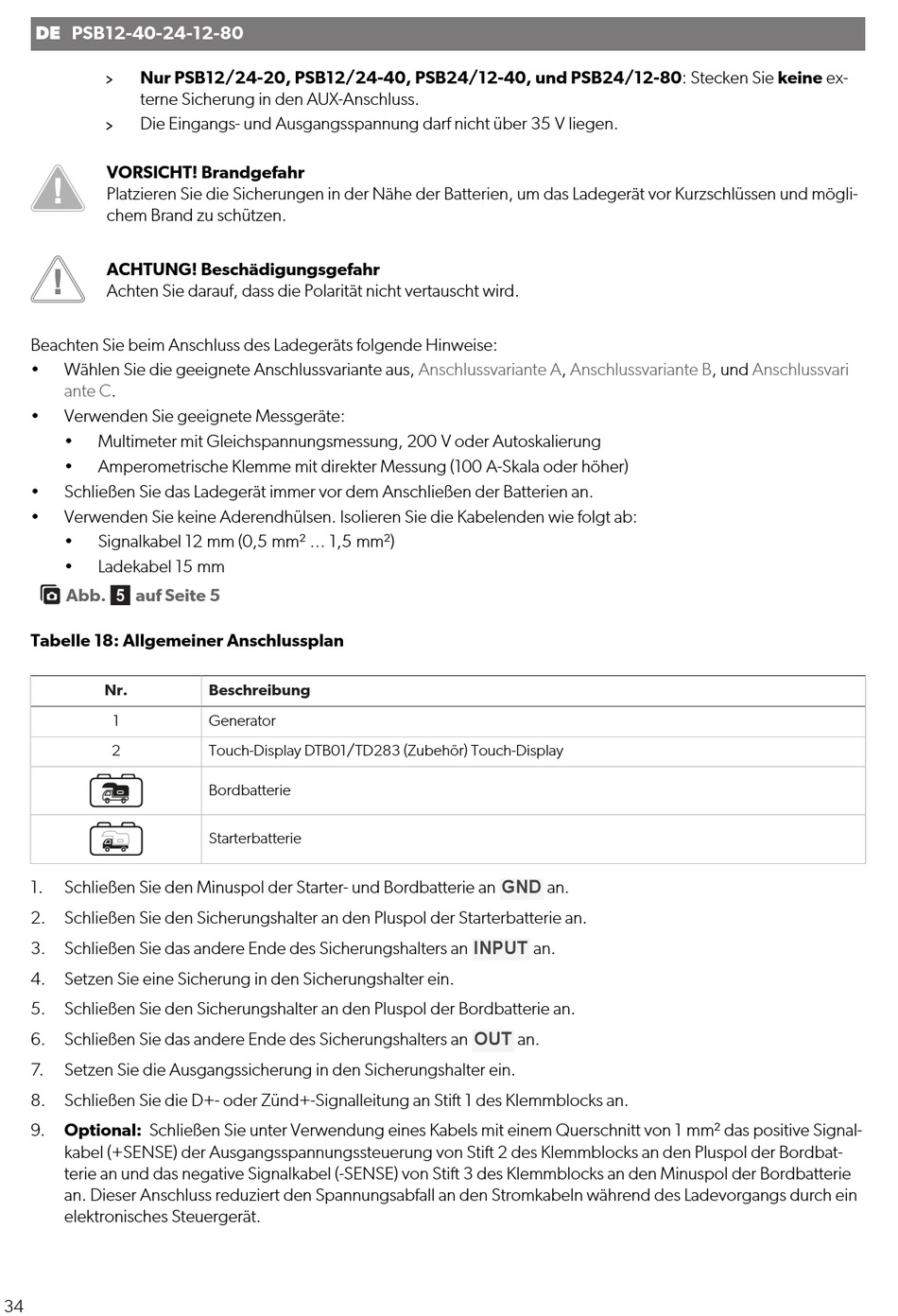

DE PSB12-40-24-12-80
Nur PSB12/24-20, PSB12/24-40, PSB24/12-40, und PSB24/12-80: Stecken Sie keine ex-
terne Sicherung in den AUX-Anschluss.
Die Eingangs- und Ausgangsspannung darf nicht über 35 V liegen.
VORSICHT! Brandgefahr
Platzieren Sie die Sicherungen in der Nähe der Batterien, um das Ladegerät vor Kurzschlüssen und mögli-
chem Brand zu schützen.
ACHTUNG! Beschädigungsgefahr
Achten Sie darauf, dass die Polarität nicht vertauscht wird.
Beachten Sie beim Anschluss des Ladegeräts folgende Hinweise:
•
Wählen Sie die geeignete Anschlussvariante aus, Anschlussvariante A, Anschlussvariante B, und
ante C.
•
Verwenden Sie geeignete Messgeräte:
•
Multimeter mit Gleichspannungsmessung, 200 V oder Autoskalierung
•
Amperometrische Klemme mit direkter Messung (100 A-Skala oder höher)
•
Schließen Sie das Ladegerät immer vor dem Anschließen der Batterien an.
•
Verwenden Sie keine Aderendhülsen. Isolieren Sie die Kabelenden wie folgt ab:
•
Signalkabel 12 mm (0,5 mm² ... 1,5 mm²)
•
Ladekabel 15 mm
Abb.
auf Seite 5
Tabelle 18: Allgemeiner Anschlussplan
Nr.
1
2
1.
Schließen Sie den Minuspol der Starter- und Bordbatterie an
2. Schließen Sie den Sicherungshalter an den Pluspol der Starterbatterie an.
3. Schließen Sie das andere Ende des Sicherungshalters an
4. Setzen Sie eine Sicherung in den Sicherungshalter ein.
5. Schließen Sie den Sicherungshalter an den Pluspol der Bordbatterie an.
6. Schließen Sie das andere Ende des Sicherungshalters an
7.
Setzen Sie die Ausgangssicherung in den Sicherungshalter ein.
8. Schließen Sie die D+- oder Zünd+-Signalleitung an Sti 1 des Klemmblocks an.
9.
Optional: Schließen Sie unter Verwendung eines Kabels mit einem Querschnitt von 1 mm² das positive Signal-
kabel (+SENSE) der Ausgangsspannungssteuerung von Sti 2 des Klemmblocks an den Pluspol der Bordbat-
terie an und das negative Signalkabel (-SENSE) von Sti 3 des Klemmblocks an den Minuspol der Bordbatterie
an. Dieser Anschluss reduziert den Spannungsabfall an den Stromkabeln während des Ladevorgangs durch ein
elektronisches Steuergerät.
34
Beschreibung
Generator
Touch-Display DTB01/TD283 (Zubehör) Touch-Display
Bordbatterie
Starterbatterie
GND
an.
INPUT
an.
OUT
an.
Anschlussvari
