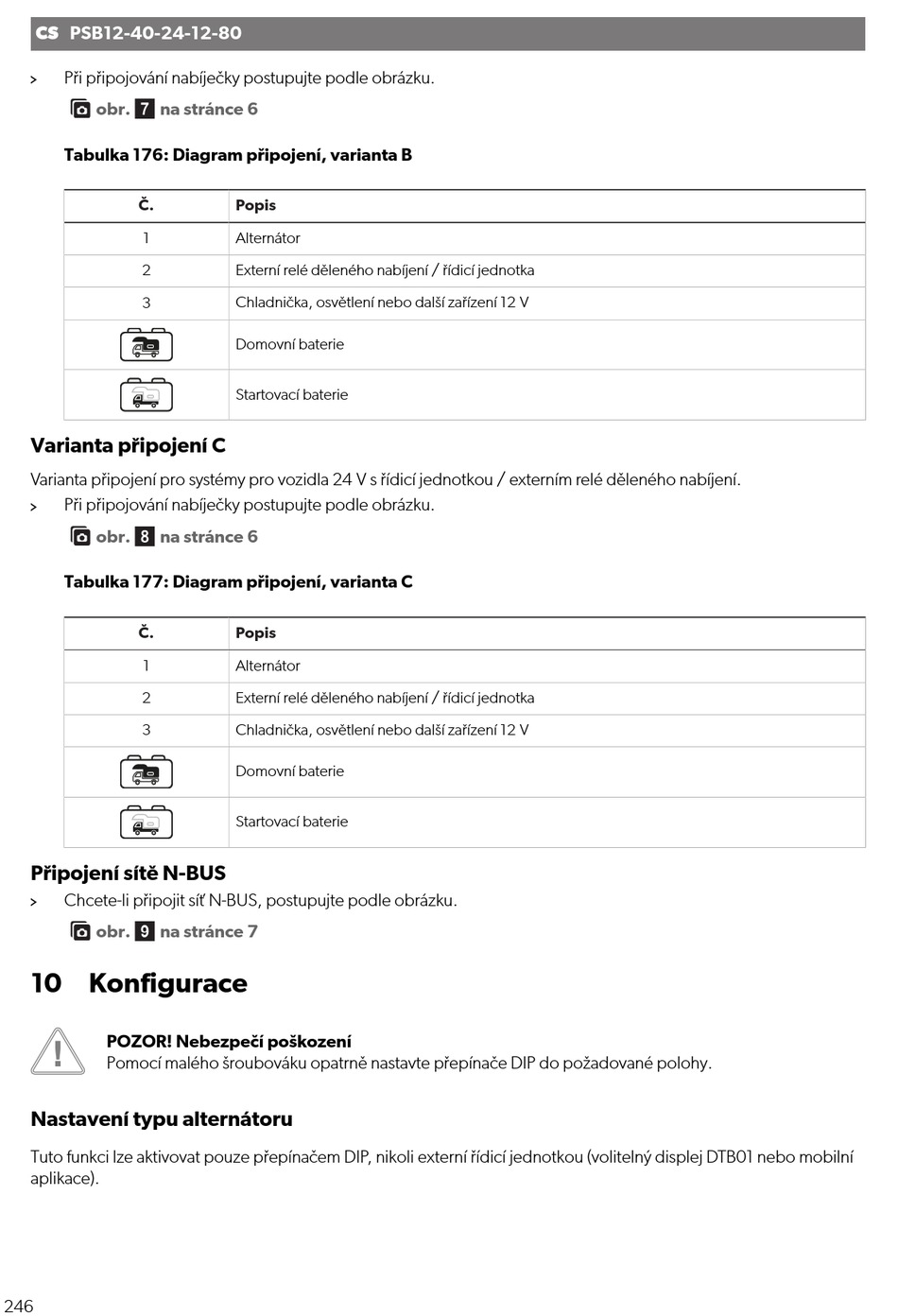

CS PSB12-40-24-12-80
Při připojování nabíječky postupujte podle obrázku.
obr.  na stránce 6
Tabulka 176: Diagram připojení, varianta B
Č.
1
2
3
Varianta připojení C
Varianta připojení pro systémy pro vozidla 24 V s řídicí jednotkou / externím relé děleného nabíjení.
Při připojování nabíječky postupujte podle obrázku.
obr.  na stránce 6
Tabulka 177: Diagram připojení, varianta C
Č.
1
2
3
Připojení sítě N-BUS
Chcete-li připojit síť N-BUS, postupujte podle obrázku.
obr.  na stránce 7
10 Konfigurace
POZOR! Nebezpečí poškození
Pomocí malého šroubováku opatrně nastavte přepínače DIP do požadované polohy.
Nastavení typu alternátoru
Tuto funkci lze aktivovat pouze přepínačem DIP, nikoli externí řídicí jednotkou (volitelný displej DTB01 nebo mobilní
aplikace).
246
Popis
Alternátor
Externí relé děleného nabíjení / řídicí jednotka
Chladnička, osvětlení nebo další zařízení 12 V
Domovní baterie
Startovací baterie
Popis
Alternátor
Externí relé děleného nabíjení / řídicí jednotka
Chladnička, osvětlení nebo další zařízení 12 V
Domovní baterie
Startovací baterie
