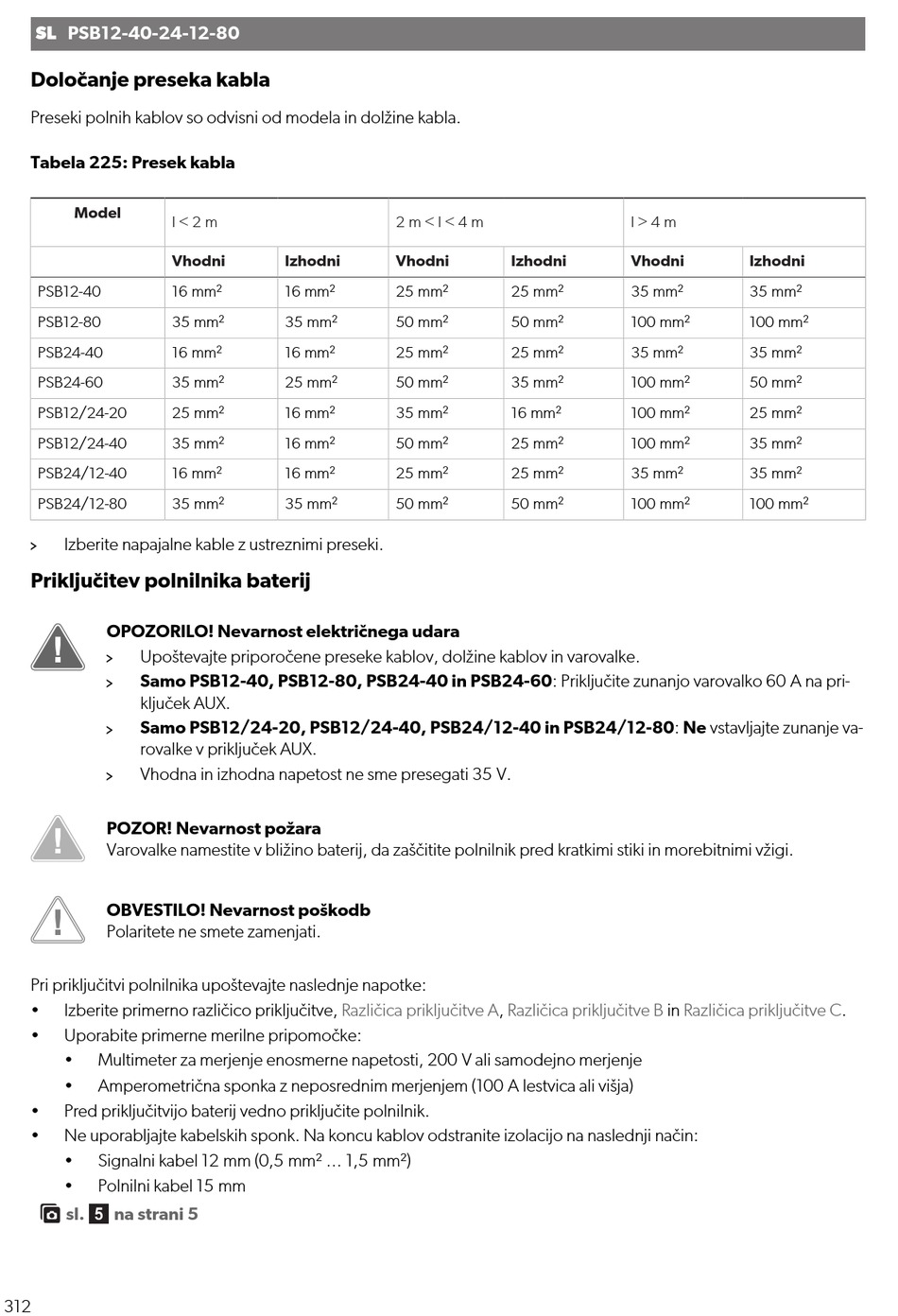

SL   PSB12-40-24-12-80
Določanje preseka kabla
Preseki polnih kablov so odvisni od modela in dolžine kabla.
Tabela 225: Presek kabla
Model
I < 2 m
Vhodni
PSB12-40
16 mm²
PSB12-80
35 mm²
PSB24-40
16 mm²
PSB24-60
35 mm²
PSB12/24-20
25 mm²
PSB12/24-40
35 mm²
PSB24/12-40
16 mm²
PSB24/12-80
35 mm²
Izberite napajalne kable z ustreznimi preseki.
Priključitev polnilnika baterij
OPOZORILO! Nevarnost električnega udara
Upoštevajte priporočene preseke kablov, dolžine kablov in varovalke.
Samo PSB12-40, PSB12-80, PSB24-40 in PSB24-60: Priključite zunanjo varovalko 60 A na pri-
ključek AUX.
Samo PSB12/24-20, PSB12/24-40, PSB24/12-40 in PSB24/12-80: Ne vstavljajte zunanje va-
rovalke v priključek AUX.
Vhodna in izhodna napetost ne sme presegati 35 V.
POZOR! Nevarnost požara
Varovalke namestite v bližino baterij, da zaščitite polnilnik pred kratkimi stiki in morebitnimi vžigi.
OBVESTILO! Nevarnost poškodb
Polaritete ne smete zamenjati.
Pri priključitvi polnilnika upoštevajte naslednje napotke:
Izberite primerno različico priključitve,
Uporabite primerne merilne pripomočke:
Multimeter za merjenje enosmerne napetosti, 200 V ali samodejno merjenje
Amperometrična sponka z neposrednim merjenjem (100 A lestvica ali višja)
Pred priključitvijo baterij vedno priključite polnilnik.
Ne uporabljajte kabelskih sponk. Na koncu kablov odstranite izolacijo na naslednji način:
Signalni kabel 12 mm (0,5 mm² ... 1,5 mm²)
Polnilni kabel 15 mm
sl. 
na strani 5
312
2 m < l < 4 m
Izhodni
Vhodni
16 mm²
25 mm²
35 mm²
50 mm²
16 mm²
25 mm²
25 mm²
50 mm²
16 mm²
35 mm²
16 mm²
50 mm²
16 mm²
25 mm²
35 mm²
50 mm²
Različica
priključitve A,
l > 4 m
Izhodni
Vhodni
25 mm²
35 mm²
50 mm²
100 mm²
25 mm²
35 mm²
35 mm²
100 mm²
16 mm²
100 mm²
25 mm²
100 mm²
25 mm²
35 mm²
50 mm²
100 mm²
Različica priključitve B
in
Izhodni
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
Različica
priključitve C.
