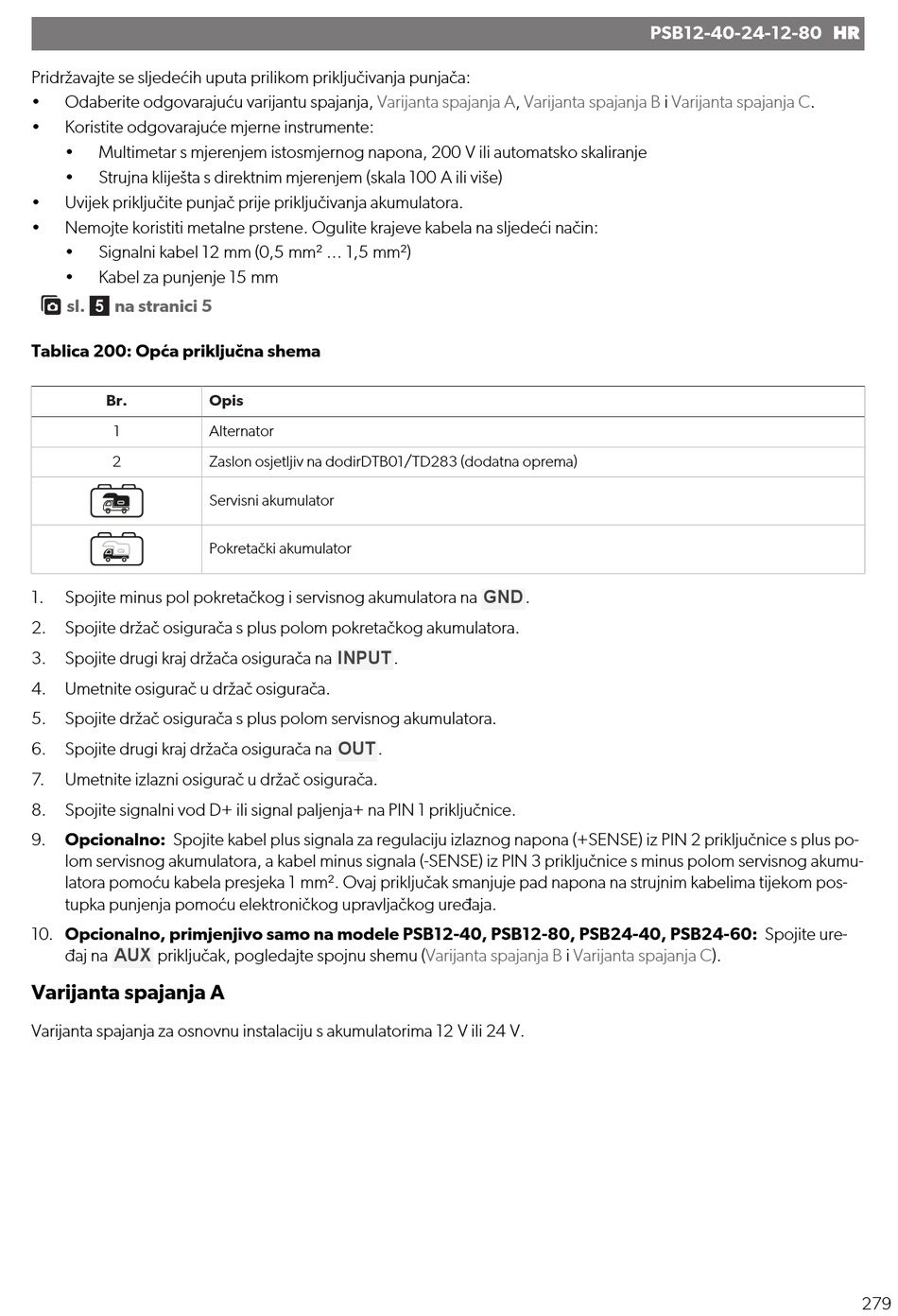

Pridržavajte se sljedećih uputa prilikom priključivanja punjača:
Odaberite odgovarajuću varijantu spajanja,
Koristite odgovarajuće mjerne instrumente:
Multimetar s mjerenjem istosmjernog napona, 200 V ili automatsko skaliranje
Strujna kliješta s direktnim mjerenjem (skala 100 A ili više)
Uvijek priključite punjač prije priključivanja akumulatora.
Nemojte koristiti metalne prstene. Ogulite krajeve kabela na sljedeći način:
Signalni kabel 12 mm (0,5 mm² ... 1,5 mm²)
Kabel za punjenje 15 mm
sl. 
na stranici 5
Tablica 200: Opća priključna shema
Br.
1
2
1.
Spojite minus pol pokretačkog i servisnog akumulatora na
2. Spojite držač osigurača s plus polom pokretačkog akumulatora.
3. Spojite drugi kraj držača osigurača na
4. Umetnite osigurač u držač osigurača.
5. Spojite držač osigurača s plus polom servisnog akumulatora.
6. Spojite drugi kraj držača osigurača na
7.
Umetnite izlazni osigurač u držač osigurača.
8. Spojite signalni vod D+ ili signal paljenja+ na PIN 1 priključnice.
9.
Opcionalno: Spojite kabel plus signala za regulaciju izlaznog napona (+SENSE) iz PIN 2 priključnice s plus po-
lom servisnog akumulatora, a kabel minus signala (-SENSE) iz PIN 3 priključnice s minus polom servisnog akumu-
latora pomoću kabela presjeka 1 mm². Ovaj priključak smanjuje pad napona na strujnim kabelima tijekom pos-
tupka punjenja pomoću elektroničkog upravljačkog uređaja.
10. Opcionalno, primjenjivo samo na modele PSB12-40, PSB12-80, PSB24-40, PSB24-60: Spojite ure-
AUX
đaj na
priključak, pogledajte spojnu shemu
Varijanta spajanja A
Varijanta spajanja za osnovnu instalaciju s akumulatorima 12 V ili 24 V.
Varijanta spajanja
Opis
Alternator
Zaslon osjetljiv na dodirDTB01/TD283 (dodatna oprema)
Servisni akumulator
Pokretački akumulator
INPUT
OUT
.
A,
Varijanta spajanja B
GND
.
.
(Varijanta spajanja B
PSB12-40-24-12-80   HR
i
Varijanta spajanja
i
Varijanta spajanja
C).
C.
279
