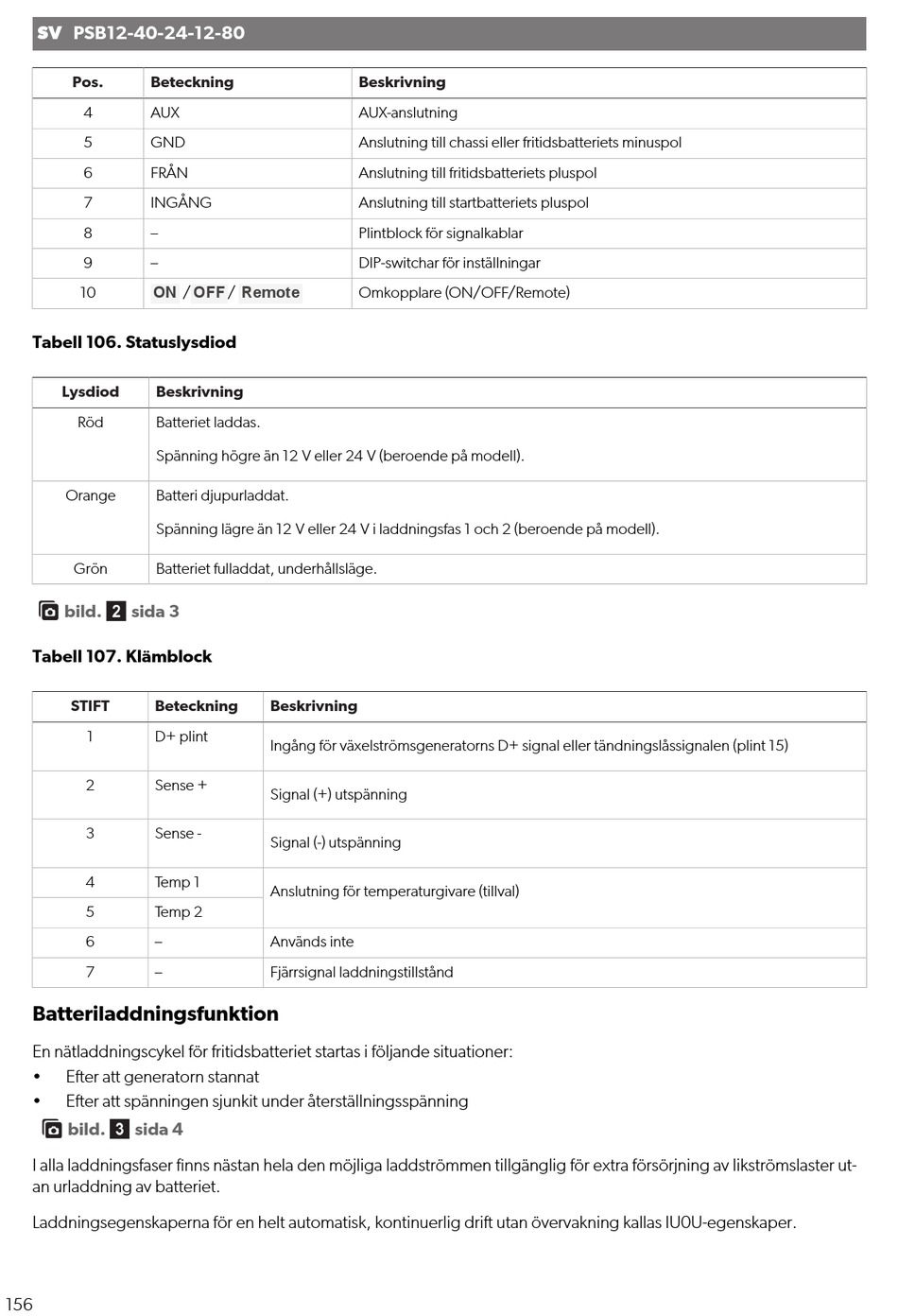

SV PSB12-40-24-12-80
Pos. Beteckning
4 AUX
5 GND
6 FRÅN
7 INGÅNG
8 –
9 –
ON
10
Tabell 106. Statuslysdiod
Lysdiod Beskrivning
Röd Batteriet laddas.
Spänning högre än 12 V eller 24 V (beroende på modell).
Orange Batteri djupurladdat.
Spänning lägre än 12 V eller 24 V i laddningsfas 1 och 2 (beroende på modell).
Grön Batteriet fulladdat, underhållsläge.
bild.  sida 3
Tabell 107. Klämblock
STIFT Beteckning
1 D+ plint
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Batteriladdningsfunktion
En nätladdningscykel för fritidsbatteriet startas i följande situationer:
• Efter att generatorn stannat
• Efter att spänningen sjunkit under återställningsspänning
bild.  sida 4
I alla laddningsfaser finns nästan hela den möjliga laddströmmen tillgänglig för extra försörjning av likströmslaster ut-
an urladdning av batteriet.
Laddningsegenskaperna för en helt automatisk, kontinuerlig dri utan övervakning kallas IU0U-egenskaper.
