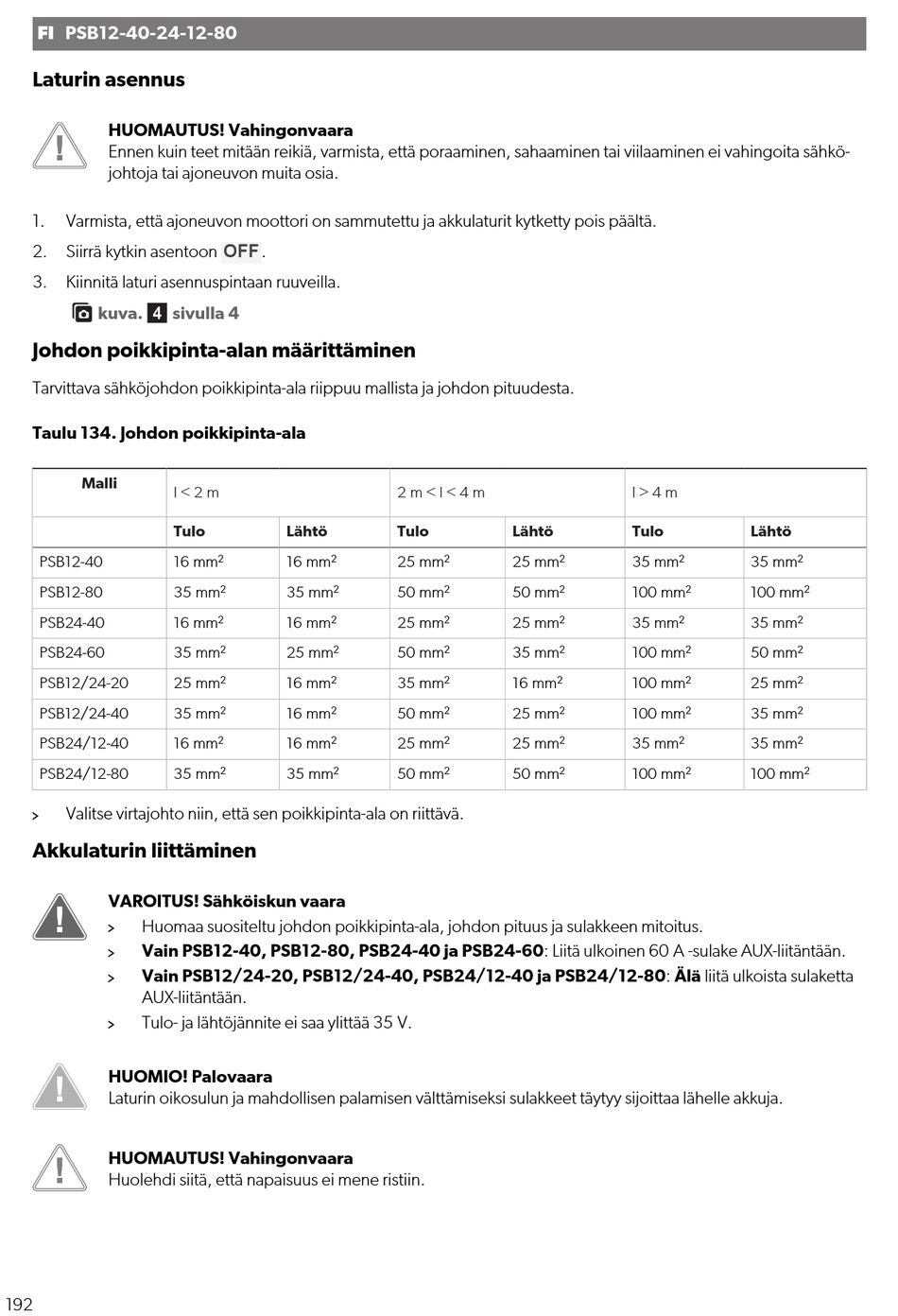

FI PSB12-40-24-12-80
Laturin asennus
HUOMAUTUS! Vahingonvaara
Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähkö-
johtoja tai ajoneuvon muita osia.
1. Varmista, että ajoneuvon moottori on sammutettu ja akkulaturit kytketty pois päältä.
2. Siirrä kytkin asentoon
3. Kiinnitä laturi asennuspintaan ruuveilla.
kuva.  sivulla 4
Johdon poikkipinta-alan määrittäminen
Tarvittava sähköjohdon poikkipinta-ala riippuu mallista ja johdon pituudesta.
Taulu 134. Johdon poikkipinta-ala
Malli
I < 2 m
Tulo
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Valitse virtajohto niin, että sen poikkipinta-ala on riittävä.
Akkulaturin liittäminen
VAROITUS! Sähköiskun vaara
Huomaa suositeltu johdon poikkipinta-ala, johdon pituus ja sulakkeen mitoitus.
Vain PSB12-40, PSB12-80, PSB24-40 ja PSB24-60: Liitä ulkoinen 60 A -sulake AUX-liitäntään.
Vain PSB12/24-20, PSB12/24-40, PSB24/12-40 ja PSB24/12-80: Älä liitä ulkoista sulaketta
AUX-liitäntään.
Tulo- ja lähtöjännite ei saa ylittää 35 V.
HUOMIO! Palovaara
Laturin oikosulun ja mahdollisen palamisen välttämiseksi sulakkeet täytyy sijoittaa lähelle akkuja.
HUOMAUTUS! Vahingonvaara
Huolehdi siitä, että napaisuus ei mene ristiin.
192
OFF
.
Lähtö
16 mm²
35 mm²
16 mm²
25 mm²
16 mm²
16 mm²
16 mm²
35 mm²
2 m < l < 4 m
Tulo Lähtö
25 mm² 25 mm²
50 mm² 50 mm²
25 mm² 25 mm²
50 mm² 35 mm²
35 mm² 16 mm²
50 mm² 25 mm²
25 mm² 25 mm²
50 mm² 50 mm²
l > 4 m
Tulo Lähtö
35 mm² 35 mm²
100 mm² 100 mm²
35 mm² 35 mm²
100 mm² 50 mm²
100 mm² 25 mm²
100 mm² 35 mm²
35 mm² 35 mm²
100 mm² 100 mm²
