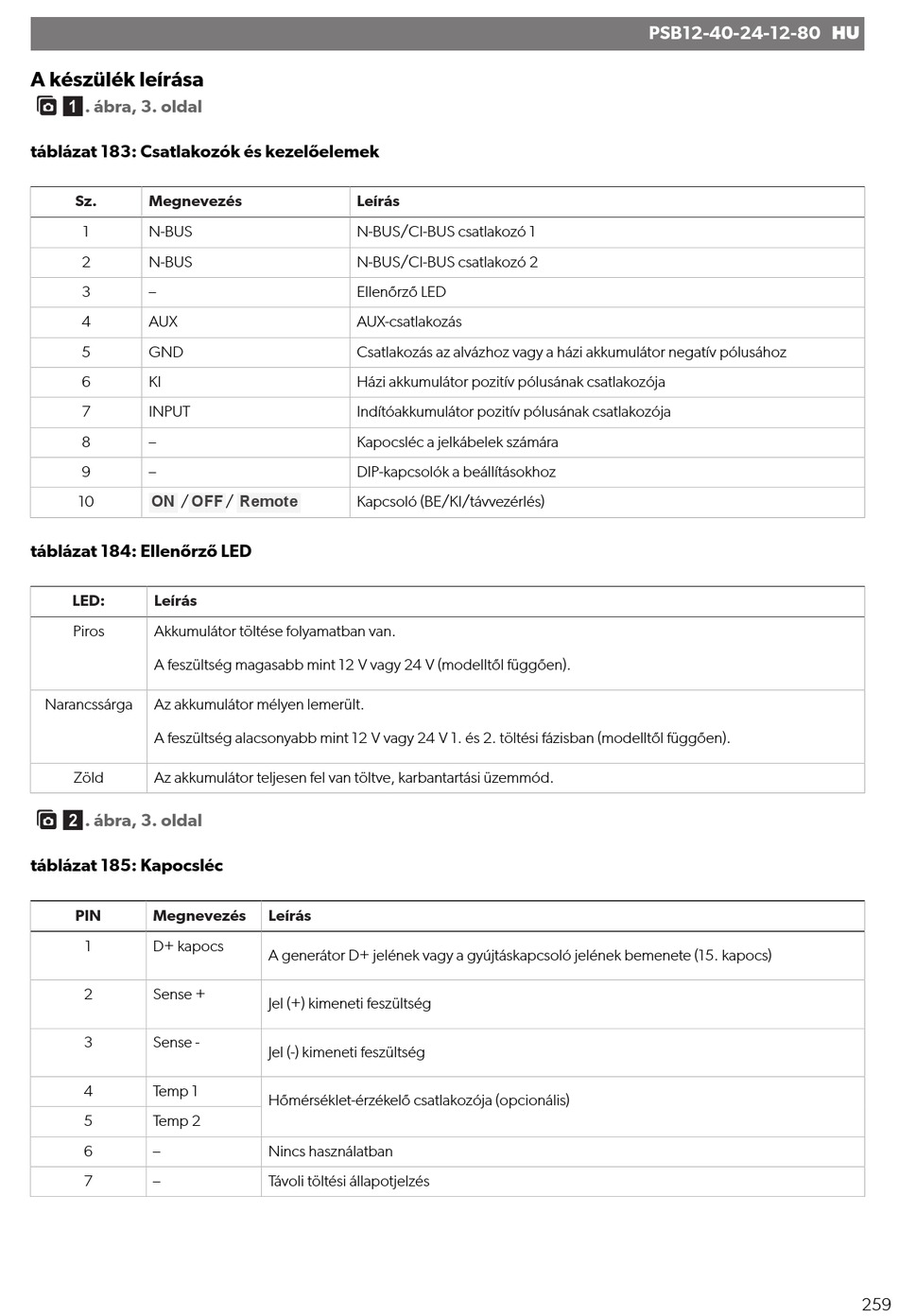

A készülék leírása
. ábra, 3. oldal
táblázat 183: Csatlakozók és kezelőelemek
Sz.
Megnevezés
1
N-BUS
2
N-BUS
3
–
4
AUX
5
GND
6
KI
7
INPUT
8
–
9
–
ON
OFF
10
/
táblázat 184: Ellenőrző LED
LED:
Leírás
Piros
Akkumulátor töltése folyamatban van.
A feszültség magasabb mint 12 V vagy 24 V (modelltől függően).
Narancssárga
Az akkumulátor mélyen lemerült.
A feszültség alacsonyabb mint 12 V vagy 24 V 1. és 2. töltési fázisban (modelltől függően).
Zöld
Az akkumulátor teljesen fel van töltve, karbantartási üzemmód.
. ábra, 3. oldal
táblázat 185: Kapocsléc
PIN
Megnevezés
1
D+ kapocs
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
–
7
–
Leírás
N-BUS/CI-BUS csatlakozó 1
N-BUS/CI-BUS csatlakozó 2
Ellenőrző LED
AUX-csatlakozás
Csatlakozás az alvázhoz vagy a házi akkumulátor negatív pólusához
Házi akkumulátor pozitív pólusának csatlakozója
Indítóakkumulátor pozitív pólusának csatlakozója
Kapocsléc a jelkábelek számára
DIP-kapcsolók a beállításokhoz
Remote
/
Kapcsoló (BE/KI/távvezérlés)
Leírás
A generátor D+ jelének vagy a gyújtáskapcsoló jelének bemenete (15. kapocs)
Jel (+) kimeneti feszültség
Jel (-) kimeneti feszültség
Hőmérséklet-érzékelő csatlakozója (opcionális)
Nincs használatban
Távoli töltési állapotjelzés
