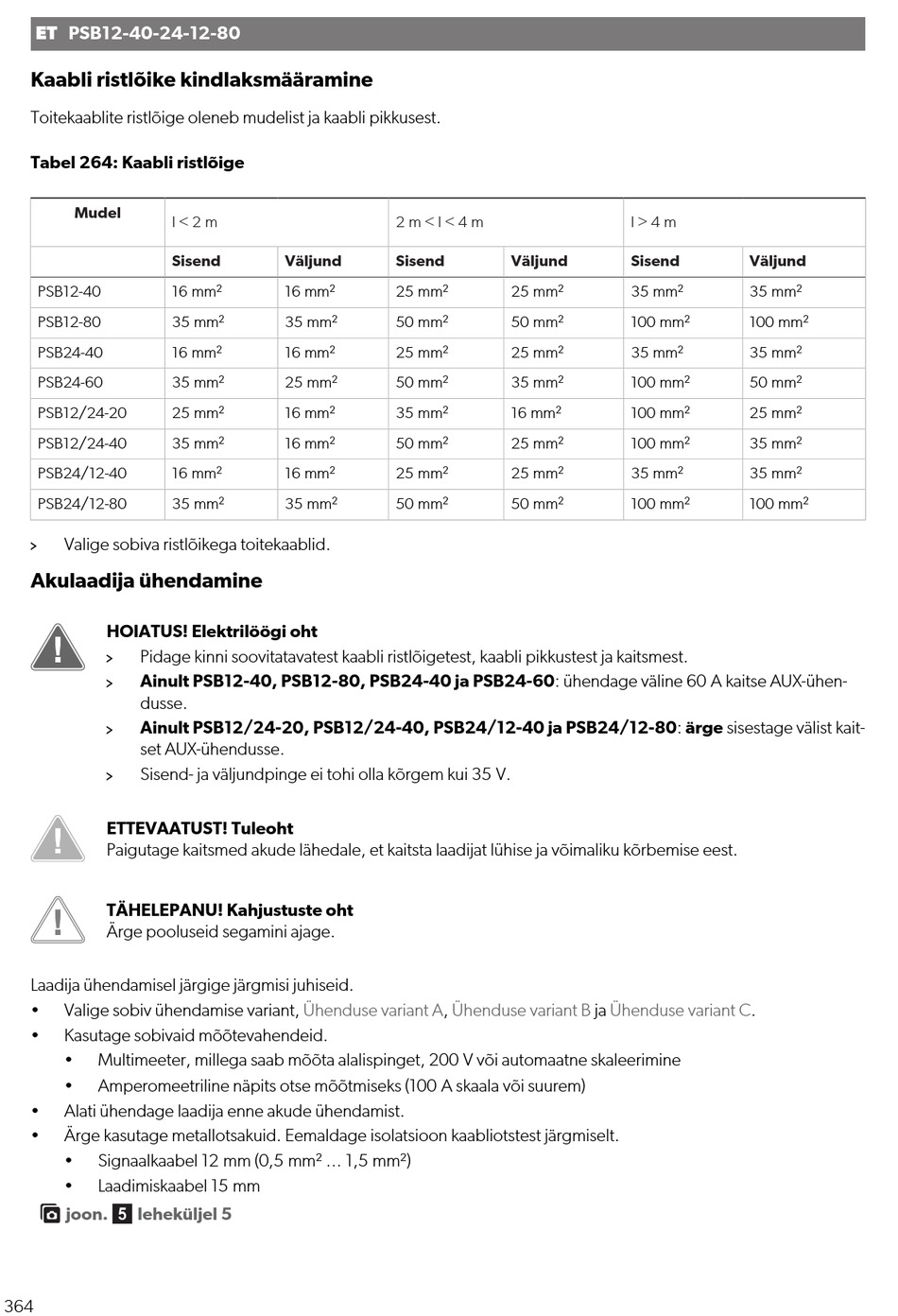

ET PSB12-40-24-12-80
Kaabli ristlõike kindlaksmääramine
Toitekaablite ristlõige oleneb mudelist ja kaabli pikkusest.
Tabel 264: Kaabli ristlõige
Mudel
I < 2 m
Sisend
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Valige sobiva ristlõikega toitekaablid.
Akulaadija ühendamine
HOIATUS! Elektrilöögi oht
Pidage kinni soovitatavatest kaabli ristlõigetest, kaabli pikkustest ja kaitsmest.
Ainult PSB12-40, PSB12-80, PSB24-40 ja PSB24-60: ühendage väline 60 A kaitse AUX-ühen-
dusse.
Ainult PSB12/24-20, PSB12/24-40, PSB24/12-40 ja PSB24/12-80: ärge sisestage välist kait-
set AUX-ühendusse.
Sisend- ja väljundpinge ei tohi olla kõrgem kui 35 V.
ETTEVAATUST! Tuleoht
Paigutage kaitsmed akude lähedale, et kaitsta laadijat lühise ja võimaliku kõrbemise eest.
TÄHELEPANU! Kahjustuste oht
Ärge pooluseid segamini ajage.
Laadija ühendamisel järgige järgmisi juhiseid.
• Valige sobiv ühendamise variant,
• Kasutage sobivaid mõõtevahendeid.
• Multimeeter, millega saab mõõta alalispinget, 200 V või automaatne skaleerimine
• Amperomeetriline näpits otse mõõtmiseks (100 A skaala või suurem)
• Alati ühendage laadija enne akude ühendamist.
• Ärge kasutage metallotsakuid. Eemaldage isolatsioon kaabliotstest järgmiselt.
• Signaalkaabel 12 mm (0,5 mm² ... 1,5 mm²)
• Laadimiskaabel 15 mm
joon.  leheküljel 5
364
2 m < l < 4 m
Väljund Sisend
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
Ühenduse variant A, Ühenduse variant B
l > 4 m
Väljund Sisend
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
ja Ühenduse variant
Väljund
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
C.
