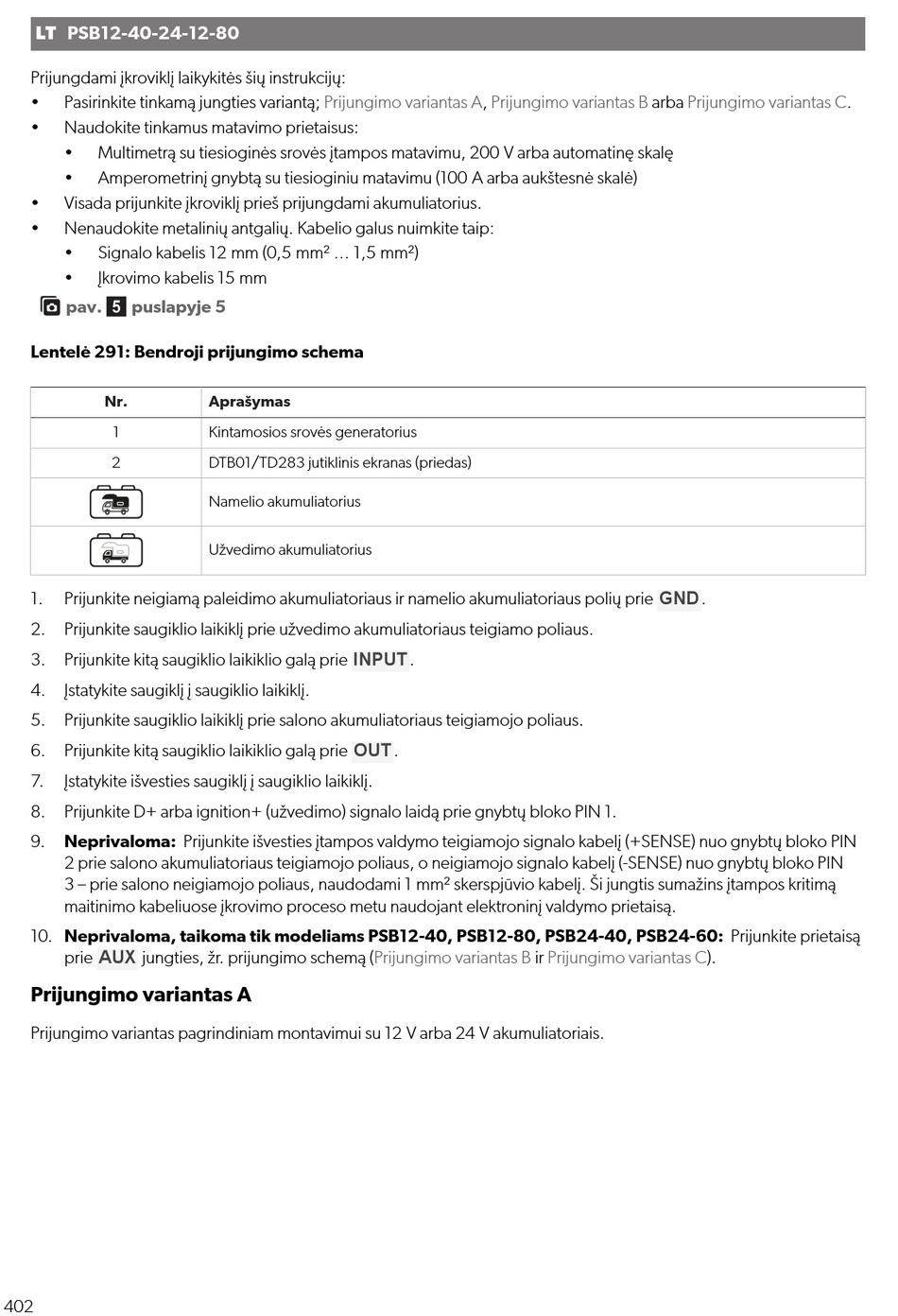

Prijungdami įkroviklį laikykitės šių instrukcijų:
• Pasirinkite tinkamą jungties variantą;
• Naudokite tinkamus matavimo prietaisus:
• Multimetrą su tiesioginės srovės įtampos matavimu, 200 V arba automatinę skalę
• Amperometrinį gnybtą su tiesioginiu matavimu (100 A arba aukštesnė skalė)
• Visada prijunkite įkroviklį prieš prijungdami akumuliatorius.
• Nenaudokite metalinių antgalių. Kabelio galus nuimkite taip:
• Signalo kabelis 12 mm (0,5 mm² ... 1,5 mm²)
• Įkrovimo kabelis 15 mm
pav.  puslapyje 5
Lentelė 291: Bendroji prijungimo schema
Nr.
1
2
1. Prijunkite neigiamą paleidimo akumuliatoriaus ir namelio akumuliatoriaus polių prie
2. Prijunkite saugiklio laikiklį prie užvedimo akumuliatoriaus teigiamo poliaus.
3. Prijunkite kitą saugiklio laikiklio galą prie
4. Įstatykite saugiklį į saugiklio laikiklį.
5. Prijunkite saugiklio laikiklį prie salono akumuliatoriaus teigiamojo poliaus.
6. Prijunkite kitą saugiklio laikiklio galą prie
7. Įstatykite išvesties saugiklį į saugiklio laikiklį.
8. Prijunkite D+ arba ignition+ (užvedimo) signalo laidą prie gnybtų bloko PIN 1.
9. Neprivaloma: Prijunkite išvesties įtampos valdymo teigiamojo signalo kabelį (+SENSE) nuo gnybtų bloko PIN
2 prie salono akumuliatoriaus teigiamojo poliaus, o neigiamojo signalo kabelį (-SENSE) nuo gnybtų bloko PIN
3 – prie salono neigiamojo poliaus, naudodami 1 mm² skerspjūvio kabelį. Ši jungtis sumažins įtampos kritimą
maitinimo kabeliuose įkrovimo proceso metu naudojant elektroninį valdymo prietaisą.
10. Neprivaloma, taikoma tik modeliams PSB12-40, PSB12-80, PSB24-40, PSB24-60: Prijunkite prietaisą
AUX
prie jungties, žr. prijungimo schemą
Prijungimo variantas A
Prijungimo variantas pagrindiniam montavimui su 12 V arba 24 V akumuliatoriais.
