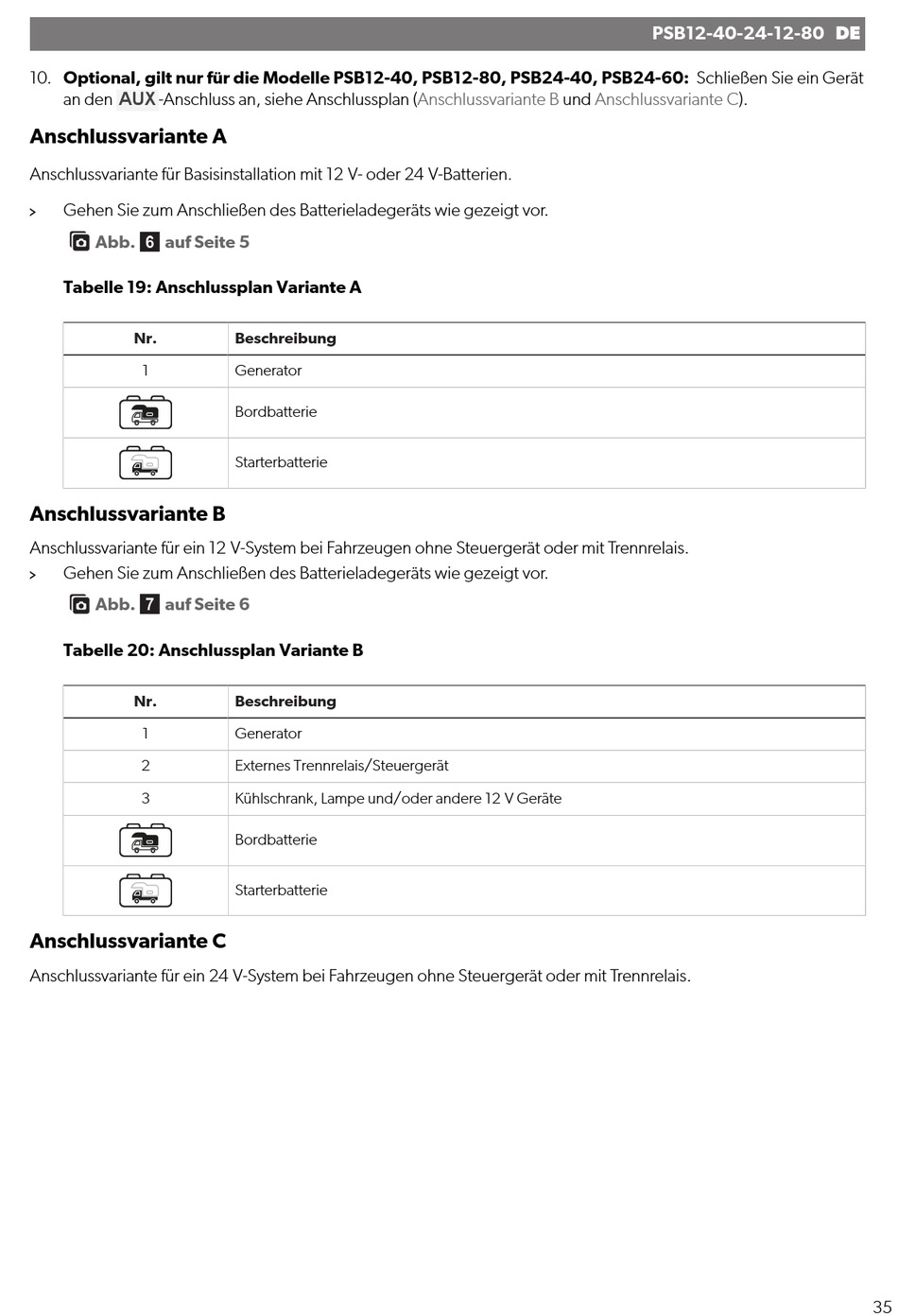

10. Optional, gilt nur für die Modelle PSB12-40, PSB12-80, PSB24-40, PSB24-60: Schließen Sie ein Gerät
AUX
an den
-Anschluss an, siehe Anschlussplan
Anschlussvariante A
Anschlussvariante für Basisinstallation mit 12 V- oder 24 V-Batterien.
Gehen Sie zum Anschließen des Batterieladegeräts wie gezeigt vor.
Abb.
auf Seite 5
Tabelle 19: Anschlussplan Variante A
Nr.
1
Anschlussvariante B
Anschlussvariante für ein 12 V-System bei Fahrzeugen ohne Steuergerät oder mit Trennrelais.
Gehen Sie zum Anschließen des Batterieladegeräts wie gezeigt vor.
Abb.
auf Seite 6
Tabelle 20: Anschlussplan Variante B
Nr.
1
2
3
Anschlussvariante C
Anschlussvariante für ein 24 V-System bei Fahrzeugen ohne Steuergerät oder mit Trennrelais.
Beschreibung
Generator
Bordbatterie
Starterbatterie
Beschreibung
Generator
Externes Trennrelais/Steuergerät
Kühlschrank, Lampe und/oder andere 12 V Geräte
Bordbatterie
Starterbatterie
(Anschlussvariante B
und Anschlussvariante C).
PSB12-40-24-12-80 DE
35
