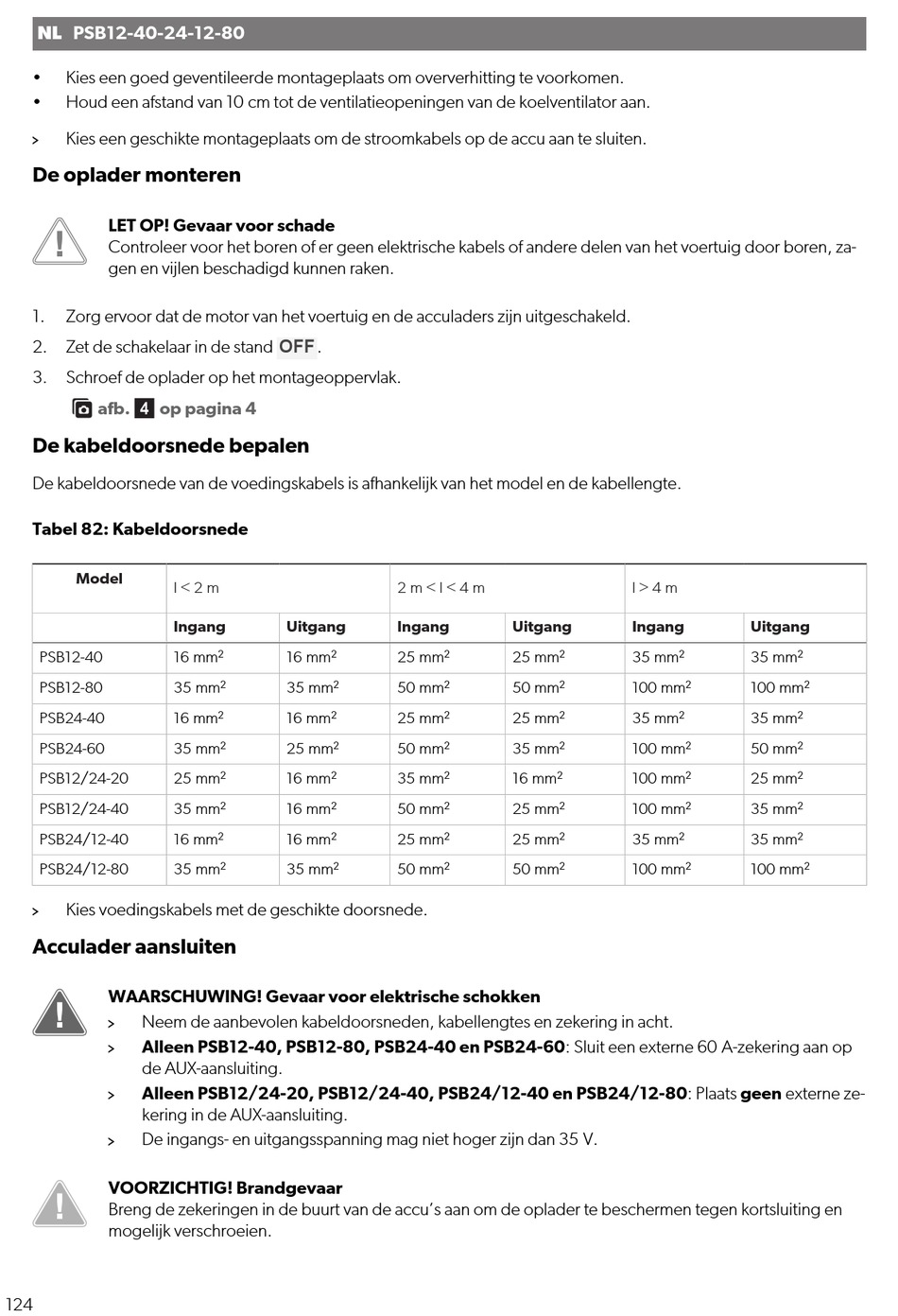

NL PSB12-40-24-12-80
• Kies een goed geventileerde montageplaats om oververhitting te voorkomen.
• Houd een afstand van 10 cm tot de ventilatieopeningen van de koelventilator aan.
Kies een geschikte montageplaats om de stroomkabels op de accu aan te sluiten.
De oplader monteren
LET OP! Gevaar voor schade
Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, za-
gen en vijlen beschadigd kunnen raken.
1. Zorg ervoor dat de motor van het voertuig en de acculaders zijn uitgeschakeld.
2. Zet de schakelaar in de stand
3. Schroef de oplader op het montageoppervlak.
afb.  op pagina 4
De kabeldoorsnede bepalen
De kabeldoorsnede van de voedingskabels is afhankelijk van het model en de kabellengte.
Tabel 82: Kabeldoorsnede
Model
I < 2 m
Ingang
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Kies voedingskabels met de geschikte doorsnede.
Acculader aansluiten
WAARSCHUWING! Gevaar voor elektrische schokken
Neem de aanbevolen kabeldoorsneden, kabellengtes en zekering in acht.
Alleen PSB12-40, PSB12-80, PSB24-40 en PSB24-60: Sluit een externe 60 A-zekering aan op
de AUX-aansluiting.
Alleen PSB12/24-20, PSB12/24-40, PSB24/12-40 en PSB24/12-80: Plaats geen externe ze-
kering in de AUX-aansluiting.
De ingangs- en uitgangsspanning mag niet hoger zijn dan 35 V.
VOORZICHTIG! Brandgevaar
Breng de zekeringen in de buurt van de accu's aan om de oplader te beschermen tegen kortsluiting en
mogelijk verschroeien.
124
OFF
.
2 m < l < 4 m
Uitgang Ingang
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
l > 4 m
Uitgang Ingang
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Uitgang
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
