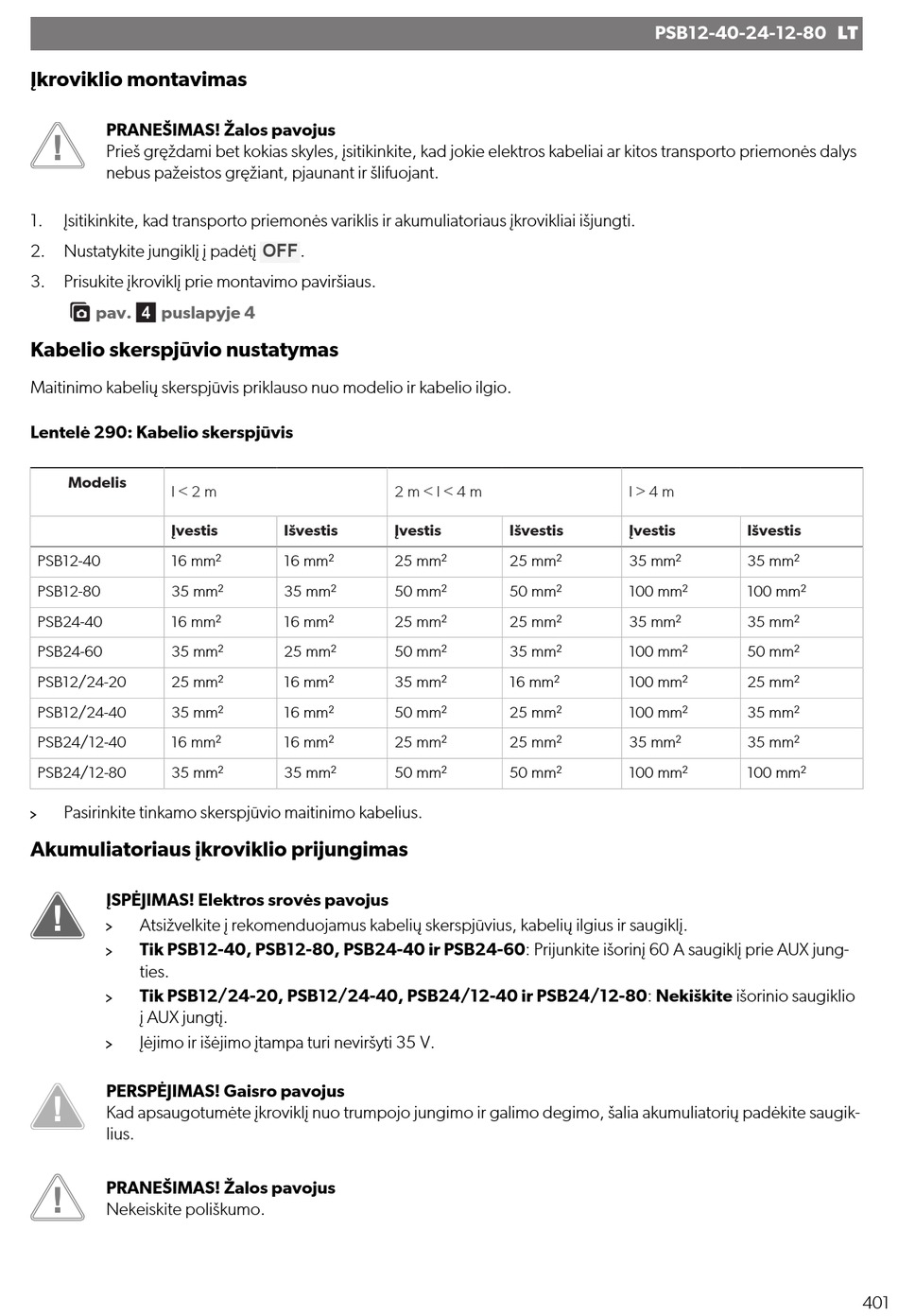

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 401

Įkroviklio montavimas
PRANEŠIMAS! Žalos pavojus
Prieš gręždami bet kokias skyles, įsitikinkite, kad jokie elektros kabeliai ar kitos transporto priemonės dalys
nebus pažeistos gręžiant, pjaunant ir šlifuojant.
1. Įsitikinkite, kad transporto priemonės variklis ir akumuliatoriaus įkrovikliai išjungti.
2. Nustatykite jungiklį į padėtį
3. Prisukite įkroviklį prie montavimo paviršiaus.
pav.  puslapyje 4
Kabelio skerspjūvio nustatymas
Maitinimo kabelių skerspjūvis priklauso nuo modelio ir kabelio ilgio.
Lentelė 290: Kabelio skerspjūvis
Modelis
I < 2 m
Įvestis
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Pasirinkite tinkamo skerspjūvio maitinimo kabelius.
Akumuliatoriaus įkroviklio prijungimas
ĮSPĖJIMAS! Elektros srovės pavojus
Atsižvelkite į rekomenduojamus kabelių skerspjūvius, kabelių ilgius ir saugiklį.
Tik PSB12-40, PSB12-80, PSB24-40 ir PSB24-60: Prijunkite išorinį 60 A saugiklį prie AUX jung-
ties.
Tik PSB12/24-20, PSB12/24-40, PSB24/12-40 ir PSB24/12-80: Nekiškite išorinio saugiklio
į AUX jungtį.
Įėjimo ir išėjimo įtampa turi neviršyti 35 V.
PERSPĖJIMAS! Gaisro pavojus
Kad apsaugotumėte įkroviklį nuo trumpojo jungimo ir galimo degimo, šalia akumuliatorių padėkite saugik-
lius.
PRANEŠIMAS! Žalos pavojus
Nekeiskite poliškumo.
OFF
.
2 m < l < 4 m
Išvestis Įvestis
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 LT
l > 4 m
Išvestis Įvestis
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Išvestis
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
