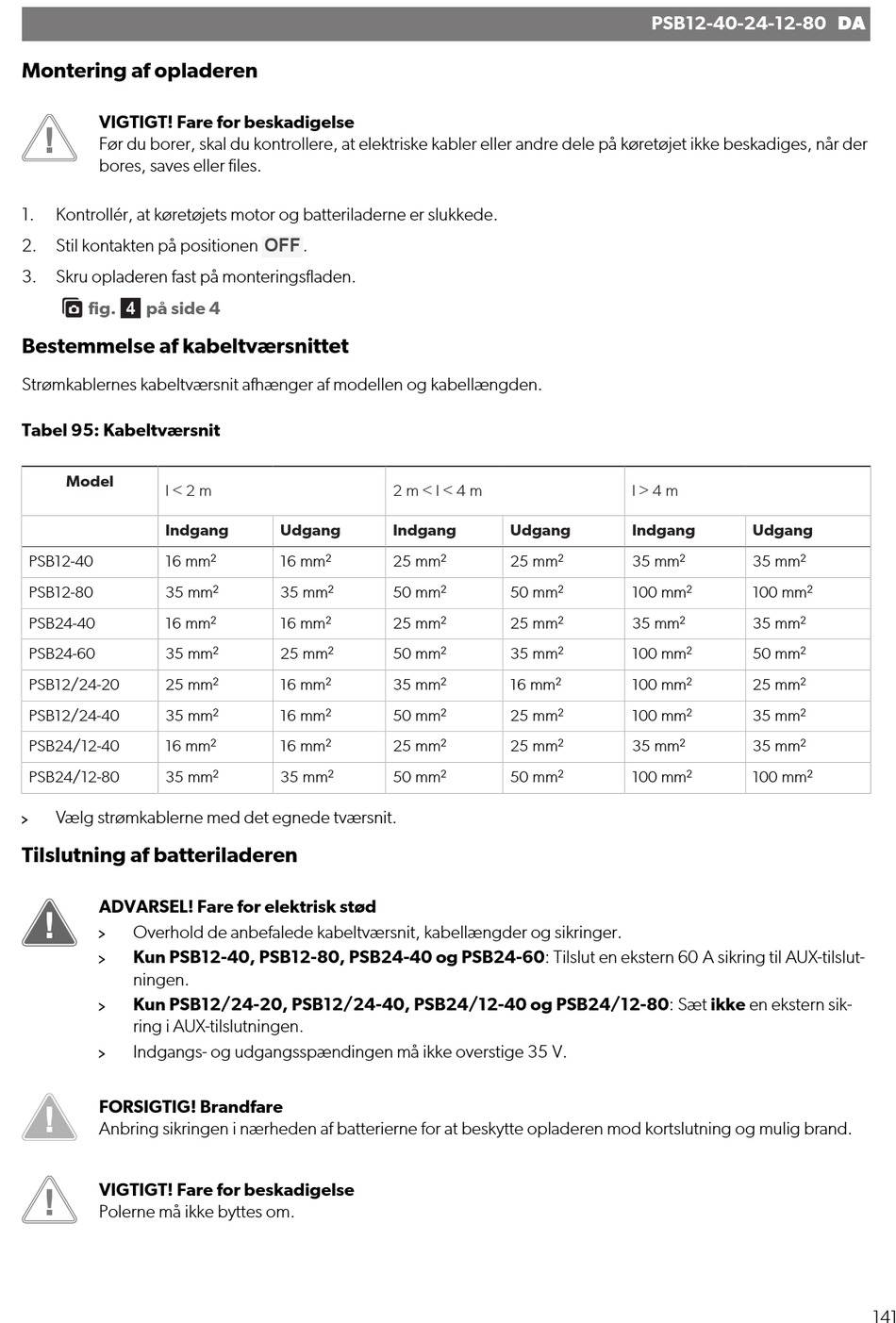

Montering af opladeren
VIGTIGT! Fare for beskadigelse
Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der
bores, saves eller files.
1. Kontrollér, at køretøjets motor og batteriladerne er slukkede.
2. Stil kontakten på positionen
3. Skru opladeren fast på monteringsfladen.
fig.  på side 4
Bestemmelse af kabeltværsnittet
Strømkablernes kabeltværsnit afhænger af modellen og kabellængden.
Tabel 95: Kabeltværsnit
Model
I < 2 m
Indgang
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Vælg strømkablerne med det egnede tværsnit.
Tilslutning af batteriladeren
ADVARSEL! Fare for elektrisk stød
Overhold de anbefalede kabeltværsnit, kabellængder og sikringer.
Kun PSB12-40, PSB12-80, PSB24-40 og PSB24-60: Tilslut en ekstern 60 A sikring til AUX-tilslut-
ningen.
Kun PSB12/24-20, PSB12/24-40, PSB24/12-40 og PSB24/12-80: Sæt ikke en ekstern sik-
ring i AUX-tilslutningen.
Indgangs- og udgangsspændingen må ikke overstige 35 V.
FORSIGTIG! Brandfare
Anbring sikringen i nærheden af batterierne for at beskytte opladeren mod kortslutning og mulig brand.
VIGTIGT! Fare for beskadigelse
Polerne må ikke byttes om.
OFF
.
2 m < l < 4 m
Udgang Indgang
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 DA
l > 4 m
Udgang Indgang
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Udgang
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
