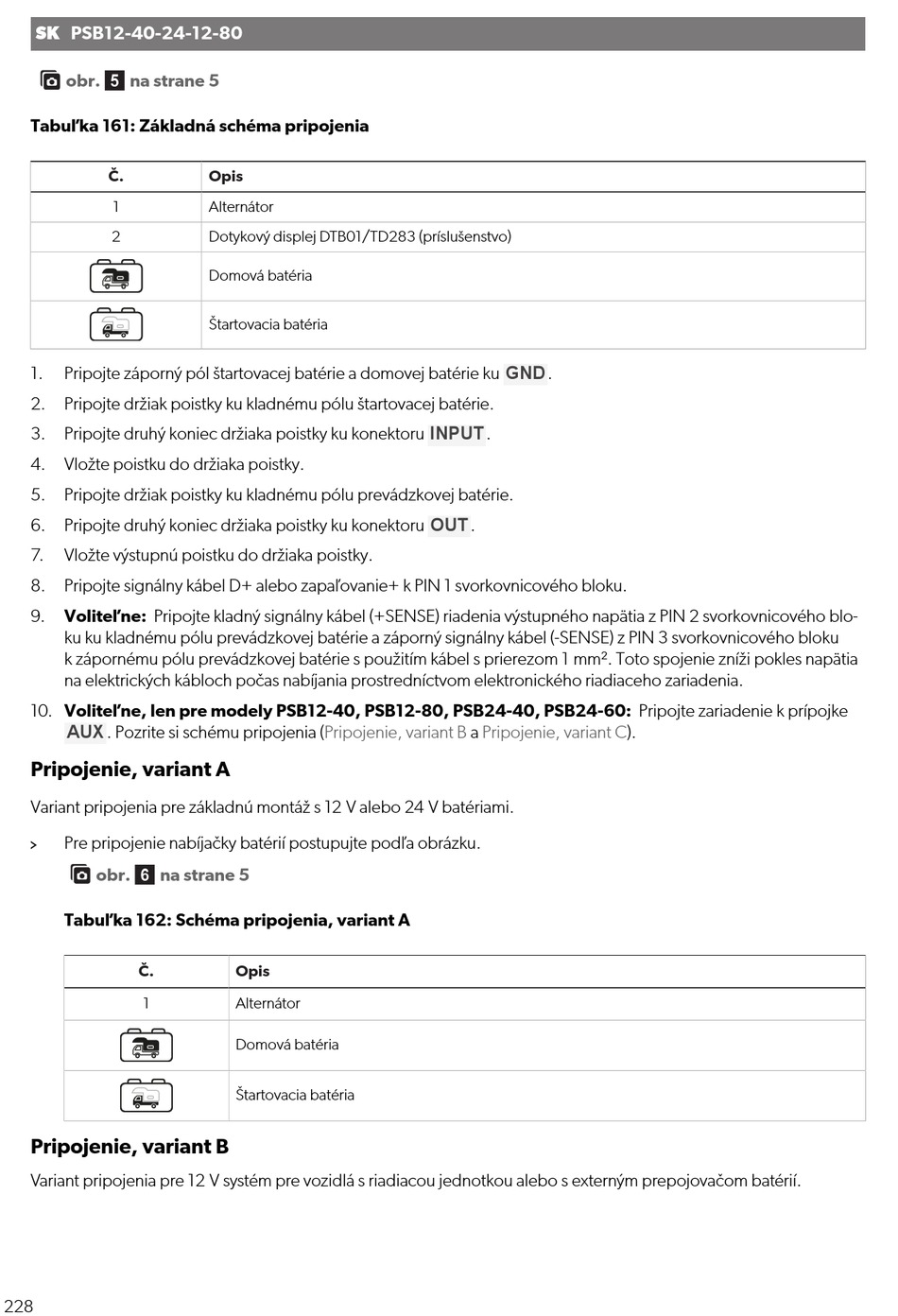

obr.  na strane 5
Tabuľka 161: Základná schéma pripojenia
Č.
1
2
1. Pripojte záporný pól štartovacej batérie a domovej batérie ku
2. Pripojte držiak poistky ku kladnému pólu štartovacej batérie.
3. Pripojte druhý koniec držiaka poistky ku konektoru
4. Vložte poistku do držiaka poistky.
5. Pripojte držiak poistky ku kladnému pólu prevádzkovej batérie.
6. Pripojte druhý koniec držiaka poistky ku konektoru
7. Vložte výstupnú poistku do držiaka poistky.
8. Pripojte signálny kábel D+ alebo zapaľovanie+ k PIN 1 svorkovnicového bloku.
9. Voliteľne: Pripojte kladný signálny kábel (+SENSE) riadenia výstupného napätia z PIN 2 svorkovnicového blo-
ku ku kladnému pólu prevádzkovej batérie a záporný signálny kábel (-SENSE) z PIN 3 svorkovnicového bloku
k zápornému pólu prevádzkovej batérie s použitím kábel s prierezom 1 mm². Toto spojenie zníži pokles napätia
na elektrických kábloch počas nabíjania prostredníctvom elektronického riadiaceho zariadenia.
10. Voliteľne, len pre modely PSB12-40, PSB12-80, PSB24-40, PSB24-60: Pripojte zariadenie k prípojke
AUX
. Pozrite si schému pripojenia
Pripojenie, variant A
Variant pripojenia pre základnú montáž s 12 V alebo 24 V batériami.
Pre pripojenie nabíjačky batérií postupujte podľa obrázku.
obr.  na strane 5
Tabuľka 162: Schéma pripojenia, variant A
Č.
1
Pripojenie, variant B
Variant pripojenia pre 12 V systém pre vozidlá s riadiacou jednotkou alebo s externým prepojovačom batérií.
228
Opis
Alternátor
Dotykový displej DTB01/TD283 (príslušenstvo)
Domová batéria
Štartovacia batéria
(Pripojenie, variant B a Pripojenie, variant
Opis
Alternátor
Domová batéria
Štartovacia batéria
GND
.
INPUT
.
OUT
.
C).
