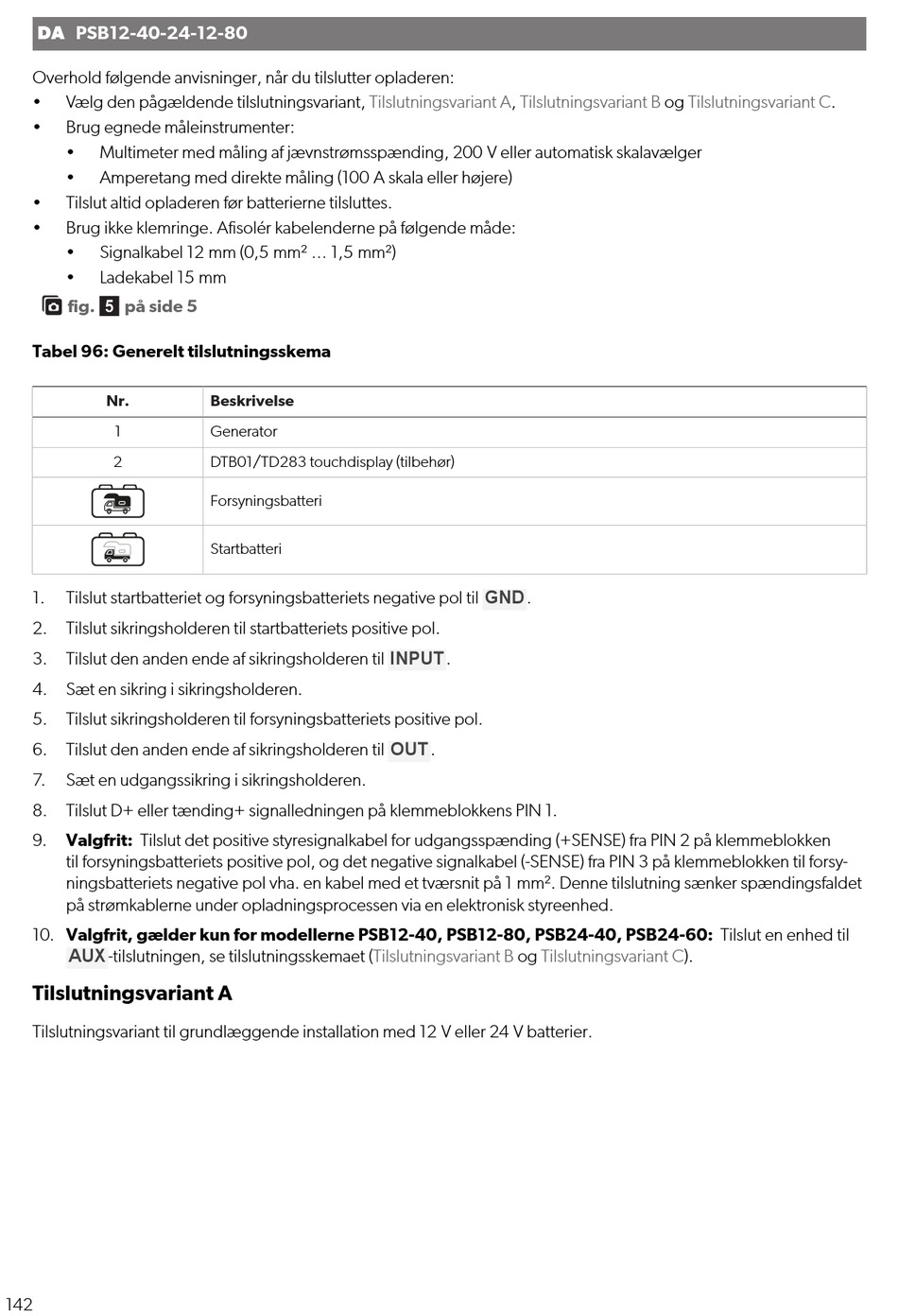

DA PSB12-40-24-12-80
Overhold følgende anvisninger, når du tilslutter opladeren:
• Vælg den pågældende tilslutningsvariant,
• Brug egnede måleinstrumenter:
• Multimeter med måling af jævnstrømsspænding, 200 V eller automatisk skalavælger
• Amperetang med direkte måling (100 A skala eller højere)
• Tilslut altid opladeren før batterierne tilsluttes.
• Brug ikke klemringe. Afisolér kabelenderne på følgende måde:
• Signalkabel 12 mm (0,5 mm² ... 1,5 mm²)
• Ladekabel 15 mm
fig.  på side 5
Tabel 96: Generelt tilslutningsskema
Nr.
1
2
1. Tilslut startbatteriet og forsyningsbatteriets negative pol til
2. Tilslut sikringsholderen til startbatteriets positive pol.
3. Tilslut den anden ende af sikringsholderen til
4. Sæt en sikring i sikringsholderen.
5. Tilslut sikringsholderen til forsyningsbatteriets positive pol.
6. Tilslut den anden ende af sikringsholderen til
7. Sæt en udgangssikring i sikringsholderen.
8. Tilslut D+ eller tænding+ signalledningen på klemmeblokkens PIN 1.
9. Valgfrit: Tilslut det positive styresignalkabel for udgangsspænding (+SENSE) fra PIN 2 på klemmeblokken
til forsyningsbatteriets positive pol, og det negative signalkabel (-SENSE) fra PIN 3 på klemmeblokken til forsy-
ningsbatteriets negative pol vha. en kabel med et tværsnit på 1 mm². Denne tilslutning sænker spændingsfaldet
på strømkablerne under opladningsprocessen via en elektronisk styreenhed.
10. Valgfrit, gælder kun for modellerne PSB12-40, PSB12-80, PSB24-40, PSB24-60: Tilslut en enhed til
AUX
-tilslutningen, se tilslutningsskemaet
Tilslutningsvariant A
Tilslutningsvariant til grundlæggende installation med 12 V eller 24 V batterier.
142
Tilslutningsvariant
Beskrivelse
Generator
DTB01/TD283 touchdisplay (tilbehør)
Forsyningsbatteri
Startbatteri
(Tilslutningsvariant B
A, Tilslutningsvariant B
GND
.
INPUT
.
OUT
.
og Tilslutningsvariant
og Tilslutningsvariant C.
C).
