Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 242

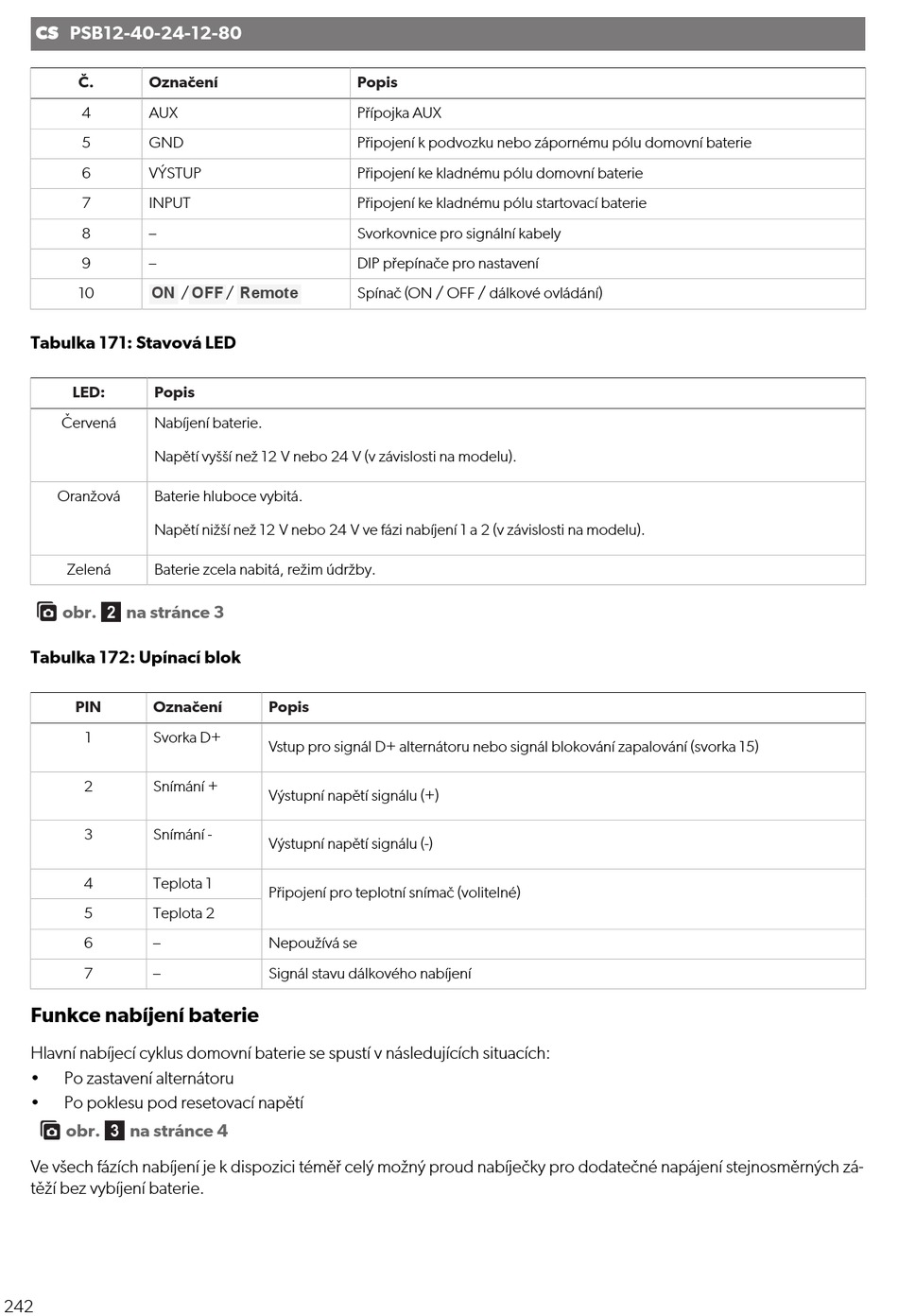

CS PSB12-40-24-12-80
Č. Označení
4 AUX
5 GND
6 VÝSTUP
7 INPUT
8 –
9 –
ON
10
Tabulka 171: Stavová LED
LED: Popis
Červená Nabíjení baterie.
Napětí vyšší než 12 V nebo 24 V (v závislosti na modelu).
Oranžová Baterie hluboce vybitá.
Napětí nižší než 12 V nebo 24 V ve fázi nabíjení 1 a 2 (v závislosti na modelu).
Zelená Baterie zcela nabitá, režim údržby.
obr.  na stránce 3
Tabulka 172: Upínací blok
PIN Označení
1 Svorka D+
2 Snímání +
3 Snímání -
4 Teplota 1
5 Teplota 2
6 –
7 –
Funkce nabíjení baterie
Hlavní nabíjecí cyklus domovní baterie se spustí v následujících situacích:
• Po zastavení alternátoru
• Po poklesu pod resetovací napětí
obr.  na stránce 4
Ve všech fázích nabíjení je k dispozici téměř celý možný proud nabíječky pro dodatečné napájení stejnosměrných zá-
těží bez vybíjení baterie.
242
OFF Remote
/ /
Popis
Vstup pro signál D+ alternátoru nebo signál blokování zapalování (svorka 15)
Výstupní napětí signálu (+)
Výstupní napětí signálu (-)
Připojení pro teplotní snímač (volitelné)
Nepoužívá se
Signál stavu dálkového nabíjení
Popis
Přípojka AUX
Připojení k podvozku nebo zápornému pólu domovní baterie
Připojení ke kladnému pólu domovní baterie
Připojení ke kladnému pólu startovací baterie
Svorkovnice pro signální kabely
DIP přepínače pro nastavení
Spínač (ON / OFF / dálkové ovládání)
