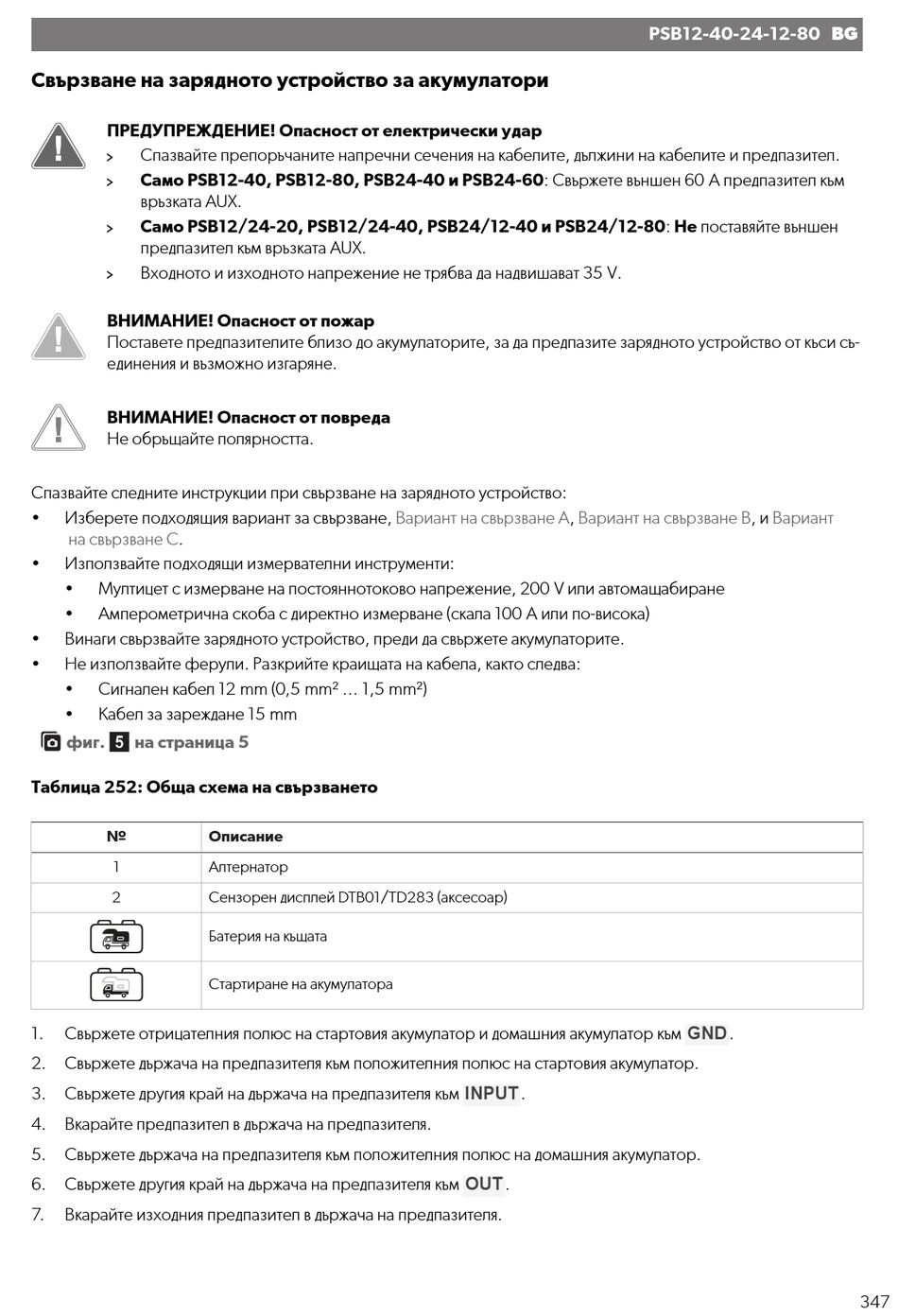

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 347

Свързване на зарядното устройство за акумулатори
ПРЕДУПРЕЖДЕНИЕ! Опасност от електрически удар
Спазвайте препоръчаните напречни сечения на кабелите, дължини на кабелите и предпазител.
Само PSB12-40, PSB12-80, PSB24-40 и PSB24-60: Свържете външен 60 A предпазител към
връзката AUX.
Само PSB12/24-20, PSB12/24-40, PSB24/12-40 и PSB24/12-80: Не поставяйте външен
предпазител към връзката AUX.
Входното и изходното напрежение не трябва да надвишават 35 V.
ВНИМАНИЕ! Опасност от пожар
Поставете предпазителите близо до акумулаторите, за да предпазите зарядното устройство от къси съ-
единения и възможно изгаряне.
ВНИМАНИЕ! Опасност от повреда
Не обръщайте полярността.
Спазвайте следните инструкции при свързване на зарядното устройство:
• Изберете подходящия вариант за свързване,
на свързване C.
• Използвайте подходящи измервателни инструменти:
• Мултицет с измерване на постояннотоково напрежение, 200 V или автомащабиране
• Амперометрична скоба с директно измерване (скала 100 A или по-висока)
• Винаги свързвайте зарядното устройство, преди да свържете акумулаторите.
• Не използвайте ферули. Разкрийте краищата на кабела, както следва:
• Сигнален кабел 12 mm (0,5 mm² ... 1,5 mm²)
• Кабел за зареждане 15 mm
фиг.  на страница 5
Таблица 252: Обща схема на свързването
№
1
2
1. Свържете отрицателния полюс на стартовия акумулатор и домашния акумулатор към
2. Свържете държача на предпазителя към положителния полюс на стартовия акумулатор.
3. Свържете другия край на държача на предпазителя към
4. Вкарайте предпазител в държача на предпазителя.
5. Свържете държача на предпазителя към положителния полюс на домашния акумулатор.
6. Свържете другия край на държача на предпазителя към
7. Вкарайте изходния предпазител в държача на предпазителя.
Описание
Алтернатор
Сензорен дисплей DTB01/TD283 (аксесоар)
Батерия на къщата
Стартиране на акумулатора
Вариант на свързване A,
INPUT
.
OUT
.
PSB12-40-24-12-80 BG
Вариант на свързване B, и
GND
.
Вариант
