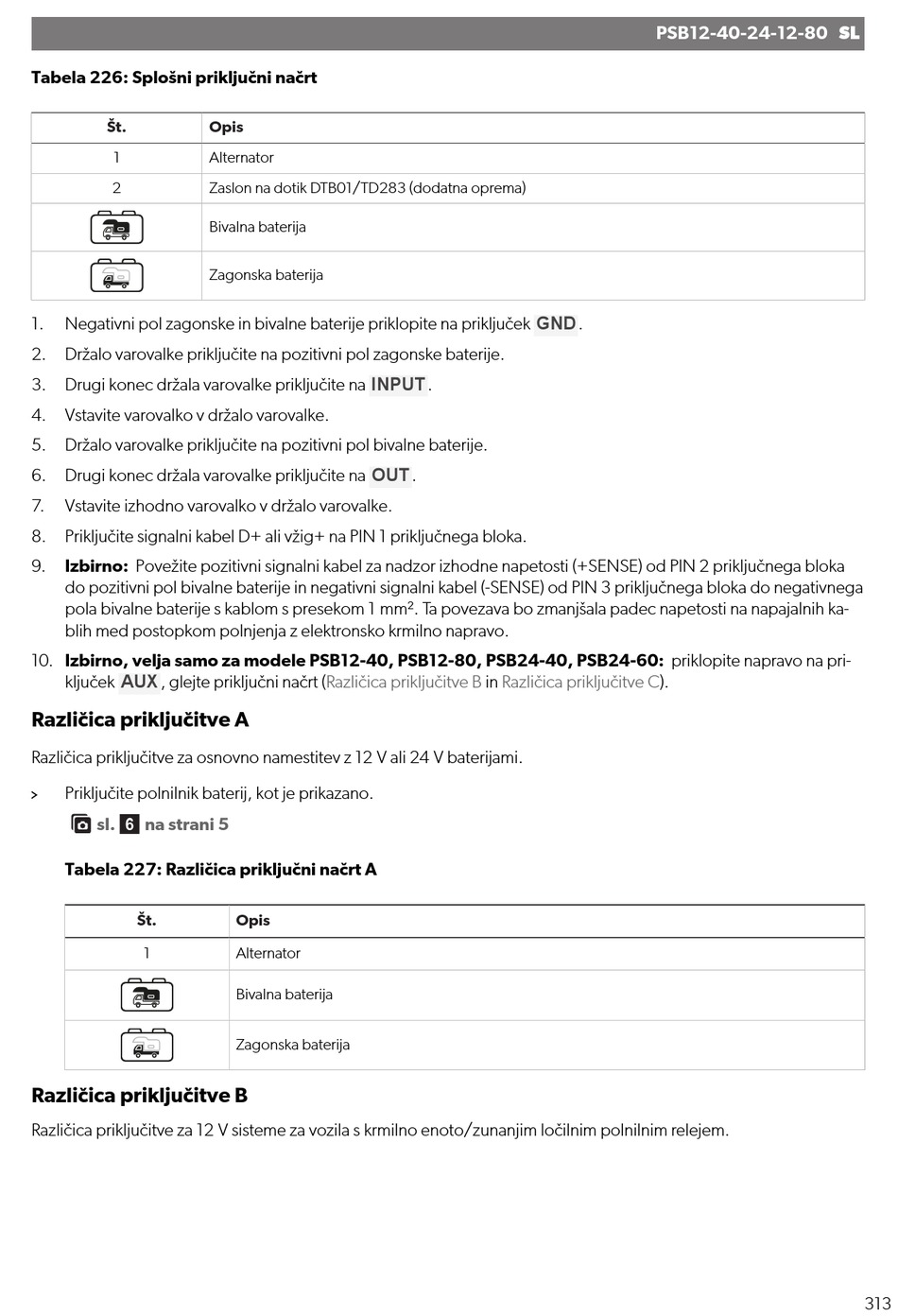

Tabela 226: Splošni priključni načrt
Št.
1
2
1. Negativni pol zagonske in bivalne baterije priklopite na priključek
2. Držalo varovalke priključite na pozitivni pol zagonske baterije.
3. Drugi konec držala varovalke priključite na
4. Vstavite varovalko v držalo varovalke.
5. Držalo varovalke priključite na pozitivni pol bivalne baterije.
6. Drugi konec držala varovalke priključite na
7. Vstavite izhodno varovalko v držalo varovalke.
8. Priključite signalni kabel D+ ali vžig+ na PIN 1 priključnega bloka.
9. Izbirno: Povežite pozitivni signalni kabel za nadzor izhodne napetosti (+SENSE) od PIN 2 priključnega bloka
do pozitivni pol bivalne baterije in negativni signalni kabel (-SENSE) od PIN 3 priključnega bloka do negativnega
pola bivalne baterije s kablom s presekom 1 mm². Ta povezava bo zmanjšala padec napetosti na napajalnih ka-
blih med postopkom polnjenja z elektronsko krmilno napravo.
10. Izbirno, velja samo za modele PSB12-40, PSB12-80, PSB24-40, PSB24-60: priklopite napravo na pri-
AUX
ključek , glejte priključni načrt
Različica priključitve A
Različica priključitve za osnovno namestitev z 12 V ali 24 V baterijami.
Priključite polnilnik baterij, kot je prikazano.
sl.  na strani 5
Tabela 227: Različica priključni načrt A
Št.
1
Različica priključitve B
Različica priključitve za 12 V sisteme za vozila s krmilno enoto/zunanjim ločilnim polnilnim relejem.
Opis
Alternator
Zaslon na dotik DTB01/TD283 (dodatna oprema)
Bivalna baterija
Zagonska baterija
INPUT
OUT
(Različica priključitve B
Opis
Alternator
Bivalna baterija
Zagonska baterija
GND
.
.
.
in Različica priključitve C).
