Un senzor de temperatură TS002 (opţional) poate fi conectat pentru monitorizarea temperaturii bateriei în timpul
procesului de încărcare.

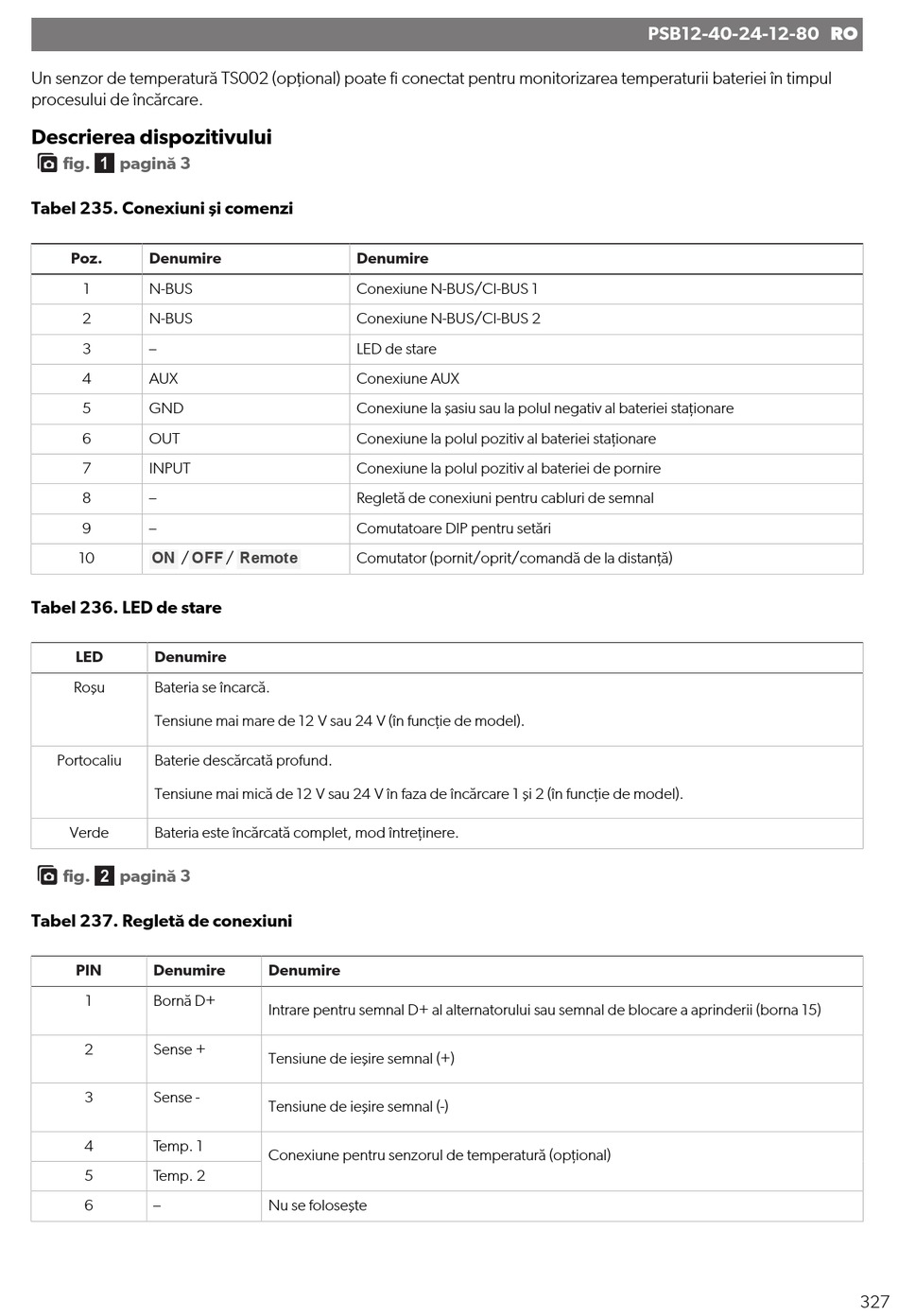

Descrierea dispozitivului
fig.  pagină 3
Tabel 235. Conexiuni şi comenzi
Poz. Denumire
1 N-BUS
2 N-BUS
3 –
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON OFF
10 /
Tabel 236. LED de stare
LED Denumire
Roşu Bateria se încarcă.
Tensiune mai mare de 12 V sau 24 V (în funcţie de model).
Portocaliu Baterie descărcată profund.
Tensiune mai mică de 12 V sau 24 V în faza de încărcare 1 şi 2 (în funcţie de model).
Verde Bateria este încărcată complet, mod întreţinere.
fig.  pagină 3
Tabel 237. Regletă de conexiuni
PIN Denumire
1 Bornă D+
2 Sense +
3 Sense -
4 Temp. 1
5 Temp. 2
6 –
Denumire
Conexiune N-BUS/CI-BUS 1
Conexiune N-BUS/CI-BUS 2
LED de stare
Conexiune AUX
Conexiune la şasiu sau la polul negativ al bateriei staţionare
Conexiune la polul pozitiv al bateriei staţionare
Conexiune la polul pozitiv al bateriei de pornire
Regletă de conexiuni pentru cabluri de semnal
Comutatoare DIP pentru setări
Remote
/ Comutator (pornit/oprit/comandă de la distanţă)
Denumire
Intrare pentru semnal D+ al alternatorului sau semnal de blocare a aprinderii (borna 15)
Tensiune de ieşire semnal (+)
Tensiune de ieşire semnal (-)
Conexiune pentru senzorul de temperatură (opţional)
Nu se foloseşte
