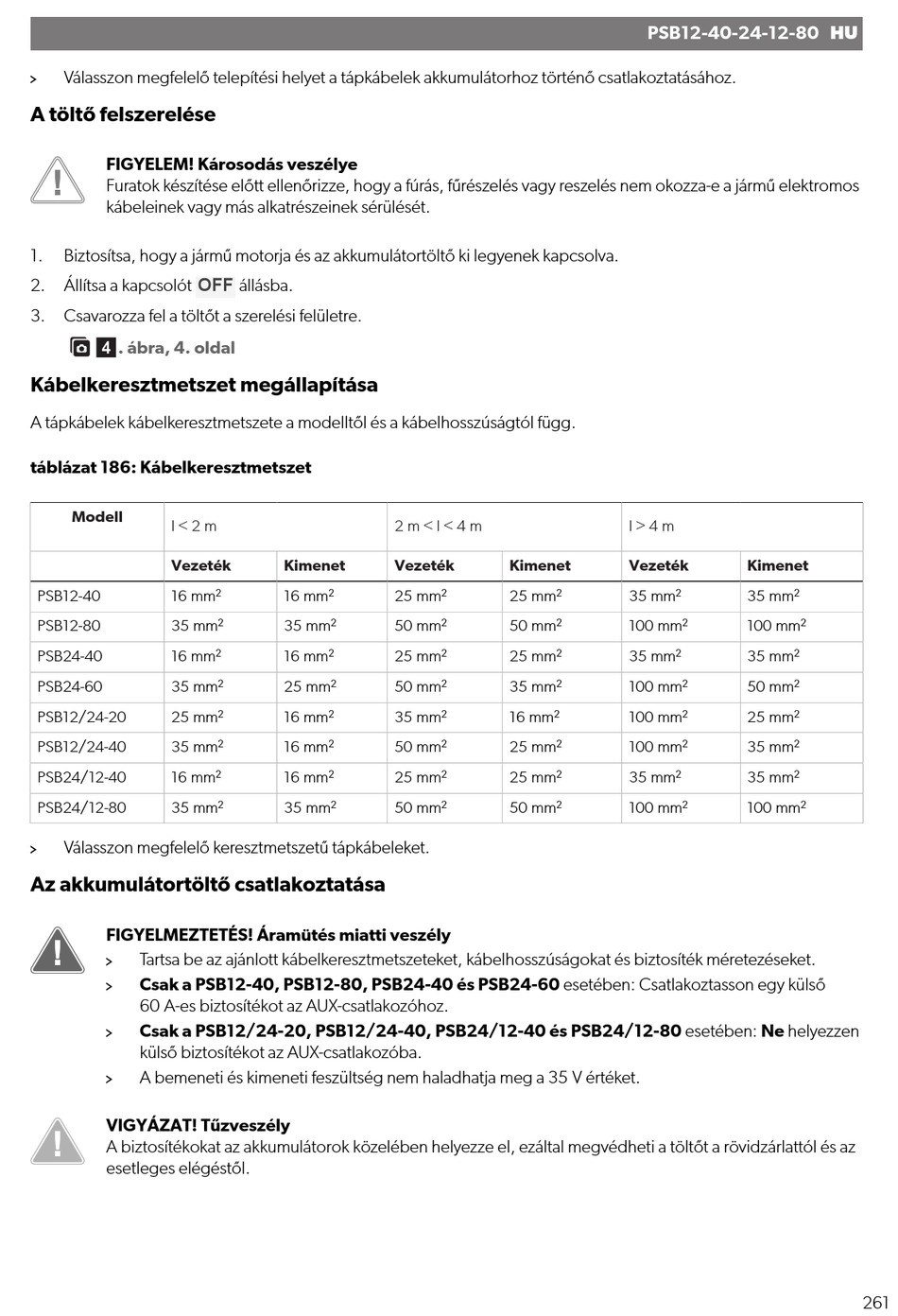

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 261

Válasszon megfelelő telepítési helyet a tápkábelek akkumulátorhoz történő csatlakoztatásához.
A töltő felszerelése
FIGYELEM! Károsodás veszélye
Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozza-e a jármű elektromos
kábeleinek vagy más alkatrészeinek sérülését.
1. Biztosítsa, hogy a jármű motorja és az akkumulátortöltő ki legyenek kapcsolva.
OFF
2. Állítsa a kapcsolót
3. Csavarozza fel a töltőt a szerelési felületre.
. ábra, 4. oldal
Kábelkeresztmetszet megállapítása
A tápkábelek kábelkeresztmetszete a modelltől és a kábelhosszúságtól függ.
táblázat 186: Kábelkeresztmetszet
Modell
I < 2 m
Vezeték
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Válasszon megfelelő keresztmetszetű tápkábeleket.
Az akkumulátortöltő csatlakoztatása
FIGYELMEZTETÉS! Áramütés miatti veszély
Tartsa be az ajánlott kábelkeresztmetszeteket, kábelhosszúságokat és biztosíték méretezéseket.
Csak a PSB12-40, PSB12-80, PSB24-40 és PSB24-60 esetében: Csatlakoztasson egy külső
60 A-es biztosítékot az AUX-csatlakozóhoz.
Csak a PSB12/24-20, PSB12/24-40, PSB24/12-40 és PSB24/12-80 esetében: Ne helyezzen
külső biztosítékot az AUX-csatlakozóba.
A bemeneti és kimeneti feszültség nem haladhatja meg a 35 V értéket.
VIGYÁZAT! Tűzveszély
A biztosítékokat az akkumulátorok közelében helyezze el, ezáltal megvédheti a töltőt a rövidzárlattól és az
esetleges elégéstől.
állásba.
2 m < l < 4 m
Kimenet Vezeték
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 HU
l > 4 m
Kimenet Vezeték
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Kimenet
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
