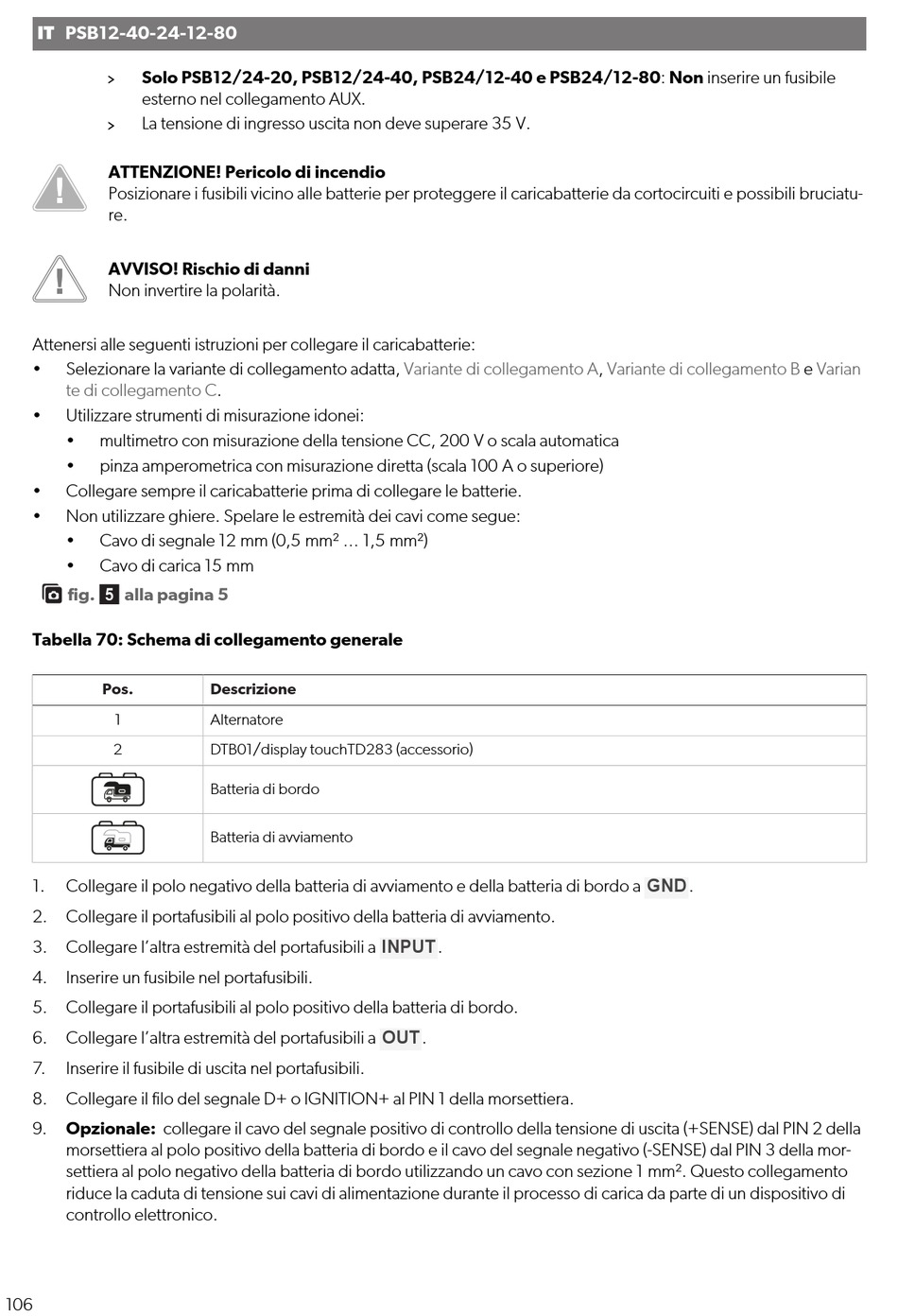

IT PSB12-40-24-12-80
Solo PSB12/24-20, PSB12/24-40, PSB24/12-40 e PSB24/12-80: Non inserire un fusibile
esterno nel collegamento AUX.
La tensione di ingresso uscita non deve superare 35 V.
ATTENZIONE! Pericolo di incendio
Posizionare i fusibili vicino alle batterie per proteggere il caricabatterie da cortocircuiti e possibili bruciatu-
re.
AVVISO! Rischio di danni
Non invertire la polarità.
Attenersi alle seguenti istruzioni per collegare il caricabatterie:
•
Selezionare la variante di collegamento adatta,
te di collegamento
•
Utilizzare strumenti di misurazione idonei:
•
multimetro con misurazione della tensione CC, 200 V o scala automatica
•
pinza amperometrica con misurazione diretta (scala 100 A o superiore)
•
Collegare sempre il caricabatterie prima di collegare le batterie.
•
Non utilizzare ghiere. Spelare le estremità dei cavi come segue:
•
Cavo di segnale 12 mm (0,5 mm² ... 1,5 mm²)
•
Cavo di carica 15 mm
fig.
alla pagina 5
Tabella 70: Schema di collegamento generale
Pos.
1
2
1.
Collegare il polo negativo della batteria di avviamento e della batteria di bordo a
2. Collegare il portafusibili al polo positivo della batteria di avviamento.
3. Collegare l'altra estremità del portafusibili a
4. Inserire un fusibile nel portafusibili.
5. Collegare il portafusibili al polo positivo della batteria di bordo.
6. Collegare l'altra estremità del portafusibili a
7.
Inserire il fusibile di uscita nel portafusibili.
8. Collegare il filo del segnale D+ o IGNITION+ al PIN 1 della morsettiera.
9.
Opzionale: collegare il cavo del segnale positivo di controllo della tensione di uscita (+SENSE) dal PIN 2 della
morsettiera al polo positivo della batteria di bordo e il cavo del segnale negativo (-SENSE) dal PIN 3 della mor-
settiera al polo negativo della batteria di bordo utilizzando un cavo con sezione 1 mm². Questo collegamento
riduce la caduta di tensione sui cavi di alimentazione durante il processo di carica da parte di un dispositivo di
controllo elettronico.
106
C.
Descrizione
Alternatore
DTB01/display touchTD283 (accessorio)
Batteria di bordo
Batteria di avviamento
Variante di collegamento
INPUT
.
OUT
.
A,
Variante di collegamento B
GND
.
e
Varian
