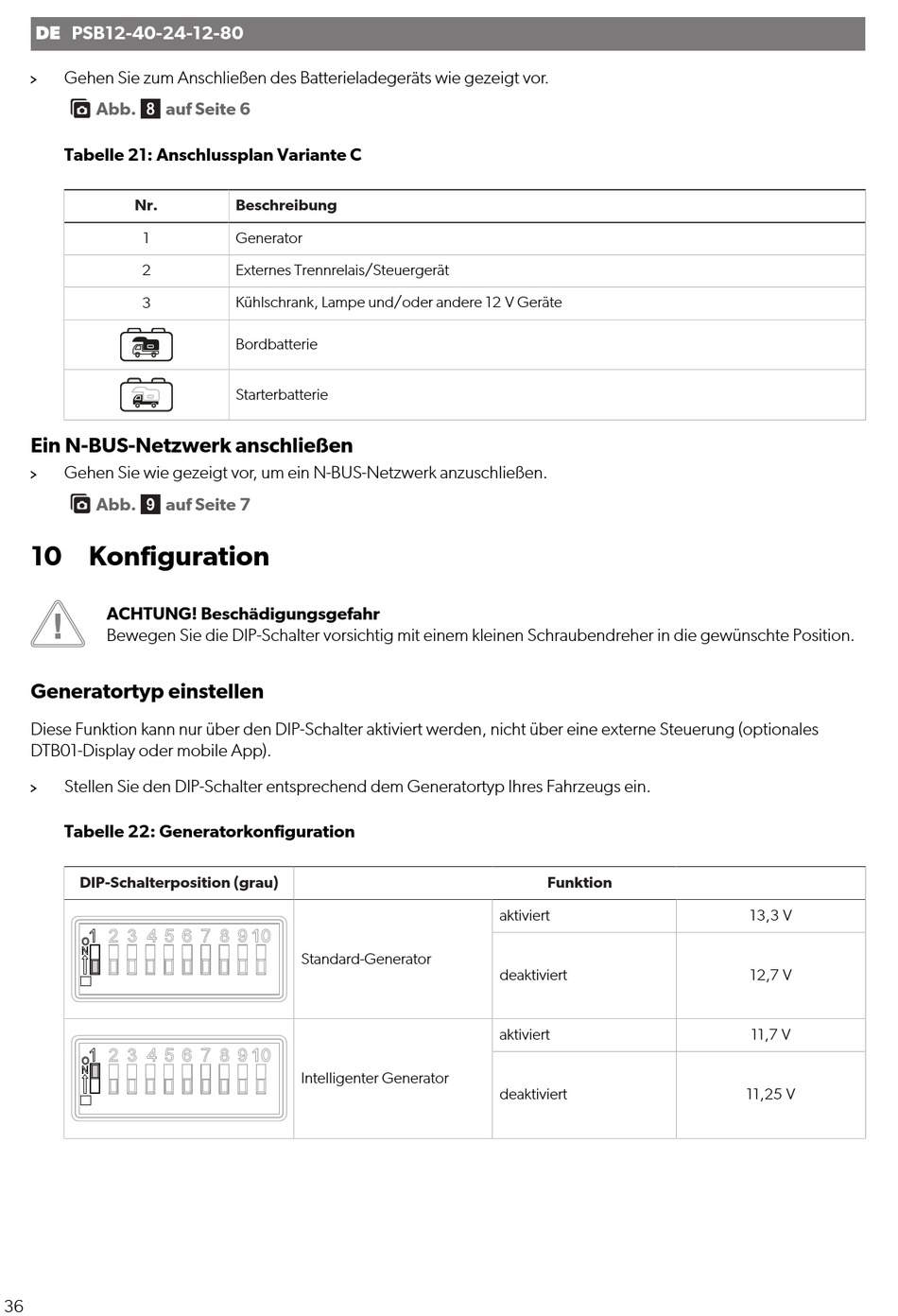

DE PSB12-40-24-12-80
Gehen Sie zum Anschließen des Batterieladegeräts wie gezeigt vor.
Abb.
auf Seite 6
Tabelle 21: Anschlussplan Variante C
Nr.
1
2
3
Ein N-BUS-Netzwerk anschließen
Gehen Sie wie gezeigt vor, um ein N-BUS-Netzwerk anzuschließen.
Abb.
auf Seite 7
10 Konfiguration
ACHTUNG! Beschädigungsgefahr
Bewegen Sie die DIP-Schalter vorsichtig mit einem kleinen Schraubendreher in die gewünschte Position.
Generatortyp einstellen
Diese Funktion kann nur über den DIP-Schalter aktiviert werden, nicht über eine externe Steuerung (optionales
DTB01-Display oder mobile App).
Stellen Sie den DIP-Schalter entsprechend dem Generatortyp Ihres Fahrzeugs ein.
Tabelle 22: Generatorkonfiguration
DIP-Schalterposition (grau)
36
Beschreibung
Generator
Externes Trennrelais/Steuergerät
Kühlschrank, Lampe und/oder andere 12 V Geräte
Bordbatterie
Starterbatterie
Standard-Generator
Intelligenter Generator
Funktion
aktiviert
deaktiviert
aktiviert
deaktiviert
13,3 V
12,7 V
11,7 V
11,25 V
