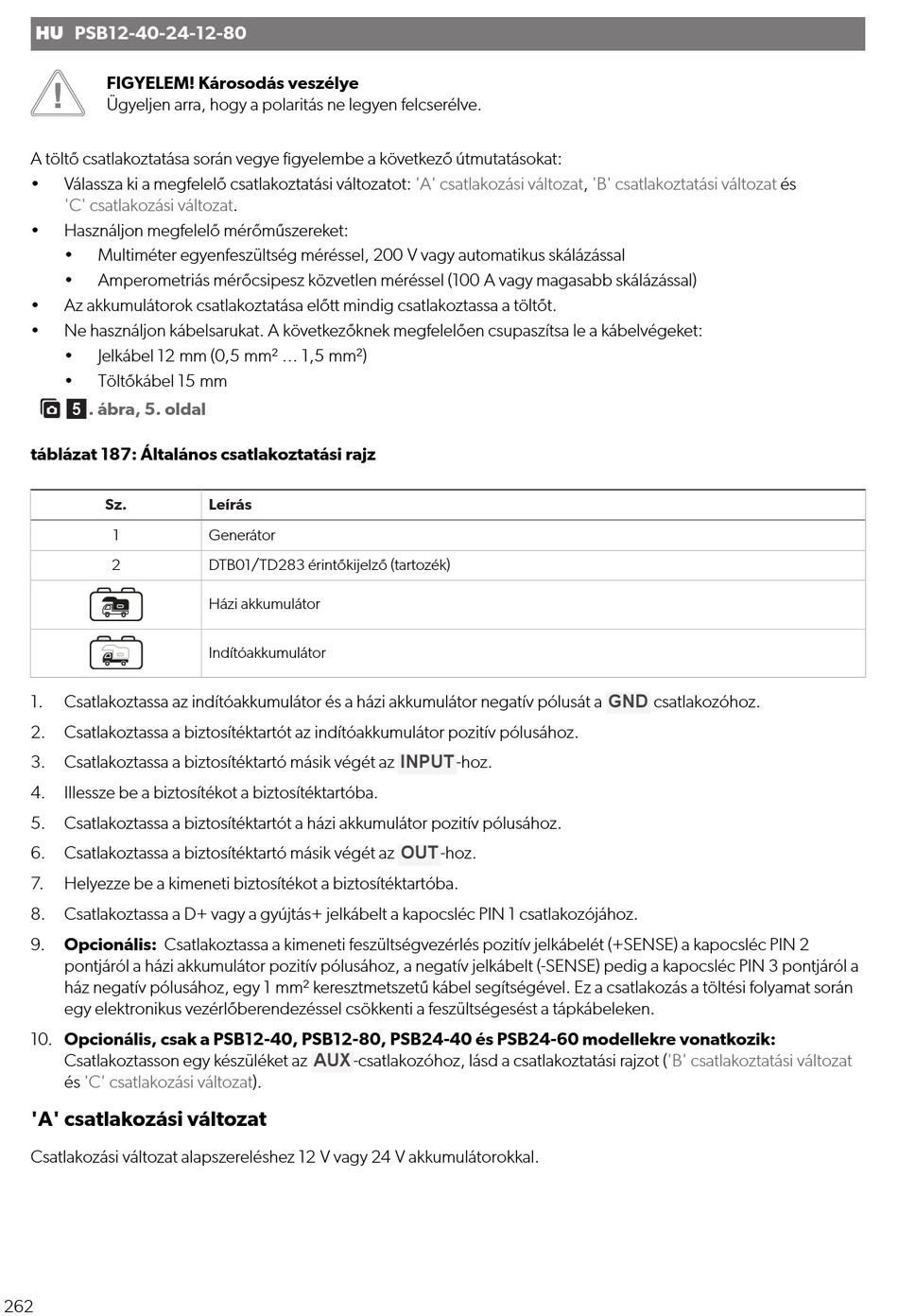

HU PSB12-40-24-12-80
FIGYELEM! Károsodás veszélye
Ügyeljen arra, hogy a polaritás ne legyen felcserélve.
A töltő csatlakoztatása során vegye figyelembe a következő útmutatásokat:
•
Válassza ki a megfelelő csatlakoztatási változatot:
'C' csatlakozási
•
Használjon megfelelő mérőműszereket:
•
Multiméter egyenfeszültség méréssel, 200 V vagy automatikus skálázással
•
Amperometriás mérőcsipesz közvetlen méréssel (100 A vagy magasabb skálázással)
•
Az akkumulátorok csatlakoztatása előtt mindig csatlakoztassa a töltőt.
•
Ne használjon kábelsarukat. A következőknek megfelelően csupaszítsa le a kábelvégeket:
•
Jelkábel 12 mm (0,5 mm² ... 1,5 mm²)
•
Töltőkábel 15 mm
. ábra, 5. oldal
táblázat 187: Általános csatlakoztatási rajz
Sz.
1
2
1.
Csatlakoztassa az indítóakkumulátor és a házi akkumulátor negatív pólusát a
2. Csatlakoztassa a biztosítéktartót az indítóakkumulátor pozitív pólusához.
3. Csatlakoztassa a biztosítéktartó másik végét az
4. Illessze be a biztosítékot a biztosítéktartóba.
5. Csatlakoztassa a biztosítéktartót a házi akkumulátor pozitív pólusához.
6. Csatlakoztassa a biztosítéktartó másik végét az
7.
Helyezze be a kimeneti biztosítékot a biztosítéktartóba.
8. Csatlakoztassa a D+ vagy a gyújtás+ jelkábelt a kapocsléc PIN 1 csatlakozójához.
9.
Opcionális: Csatlakoztassa a kimeneti feszültségvezérlés pozitív jelkábelét (+SENSE) a kapocsléc PIN 2
pontjáról a házi akkumulátor pozitív pólusához, a negatív jelkábelt (-SENSE) pedig a kapocsléc PIN 3 pontjáról a
ház negatív pólusához, egy 1 mm² keresztmetszetű kábel segítségével. Ez a csatlakozás a töltési folyamat során
egy elektronikus vezérlőberendezéssel csökkenti a feszültségesést a tápkábeleken.
10. Opcionális, csak a PSB12-40, PSB12-80, PSB24-40 és PSB24-60 modellekre vonatkozik:
Csatlakoztasson egy készüléket az
és
'C' csatlakozási
'A' csatlakozási változat
Csatlakozási változat alapszereléshez 12 V vagy 24 V akkumulátorokkal.
262
változat.
Leírás
Generátor
DTB01/TD283 érintőkijelző (tartozék)
Házi akkumulátor
Indítóakkumulátor
AUX
változat).
'A' csatlakozási
INPUT
-hoz.
OUT
-hoz.
-csatlakozóhoz, lásd a csatlakoztatási rajzot
változat,
'B' csatlakoztatási változat
GND
csatlakozóhoz.
('B' csatlakoztatási változat
és
