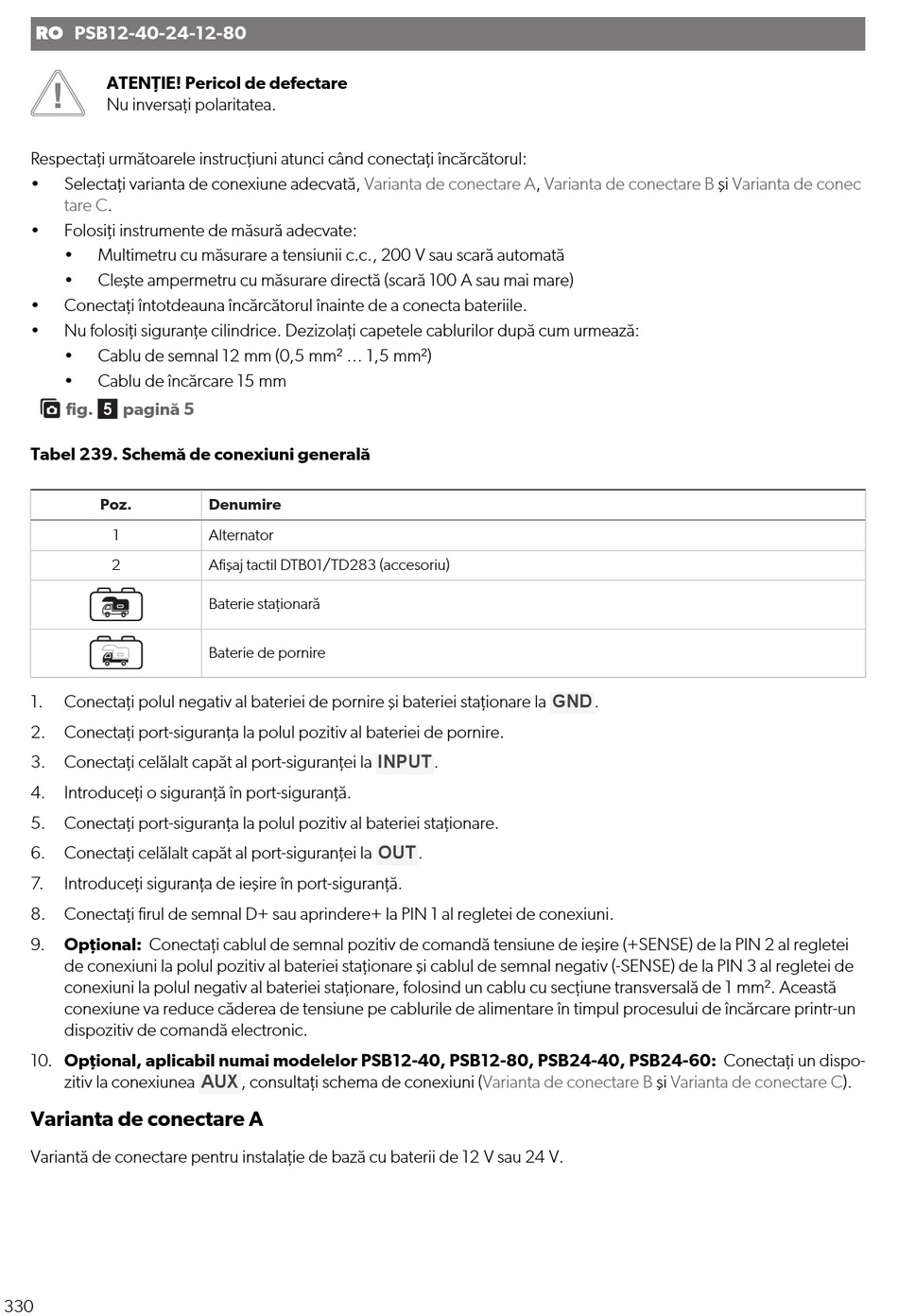

RO PSB12-40-24-12-80
ATENŢIE! Pericol de defectare
Nu inversaţi polaritatea.
Respectaţi următoarele instrucţiuni atunci când conectaţi încărcătorul:
• Selectaţi varianta de conexiune adecvată,
tare C.
• Folosiţi instrumente de măsură adecvate:
• Multimetru cu măsurare a tensiunii c.c., 200 V sau scară automată
• Cleşte ampermetru cu măsurare directă (scară 100 A sau mai mare)
• Conectaţi întotdeauna încărcătorul înainte de a conecta bateriile.
• Nu folosiţi siguranţe cilindrice. Dezizolaţi capetele cablurilor după cum urmează:
• Cablu de semnal 12 mm (0,5 mm² ... 1,5 mm²)
• Cablu de încărcare 15 mm
fig.  pagină 5
Tabel 239. Schemă de conexiuni generală
Poz.
1
2
1. Conectaţi polul negativ al bateriei de pornire şi bateriei staţionare la
2. Conectaţi port-siguranţa la polul pozitiv al bateriei de pornire.
3. Conectaţi celălalt capăt al port-siguranţei la
4. Introduceţi o siguranţă în port-siguranţă.
5. Conectaţi port-siguranţa la polul pozitiv al bateriei staţionare.
6. Conectaţi celălalt capăt al port-siguranţei la
7. Introduceţi siguranţa de ieşire în port-siguranţă.
8. Conectaţi firul de semnal D+ sau aprindere+ la PIN 1 al regletei de conexiuni.
9. Opţional: Conectaţi cablul de semnal pozitiv de comandă tensiune de ieşire (+SENSE) de la PIN 2 al regletei
de conexiuni la polul pozitiv al bateriei staţionare şi cablul de semnal negativ (-SENSE) de la PIN 3 al regletei de
conexiuni la polul negativ al bateriei staţionare, folosind un cablu cu secţiune transversală de 1 mm². Această
conexiune va reduce căderea de tensiune pe cablurile de alimentare în timpul procesului de încărcare printr-un
dispozitiv de comandă electronic.
10. Opţional, aplicabil numai modelelor PSB12-40, PSB12-80, PSB24-40, PSB24-60: Conectaţi un dispo-
zitiv la conexiunea
Varianta de conectare A
Variantă de conectare pentru instalaţie de bază cu baterii de 12 V sau 24 V.
330
Varianta de conectare
Denumire
Alternator
Afişaj tactil DTB01/TD283 (accesoriu)
Baterie staţionară
Baterie de pornire
AUX
, consultaţi schema de conexiuni
A, Varianta de conectare B
INPUT
.
OUT
.
(Varianta de conectare B
şi
GND
.
şi Varianta de conectare
Varianta de conec
C).
