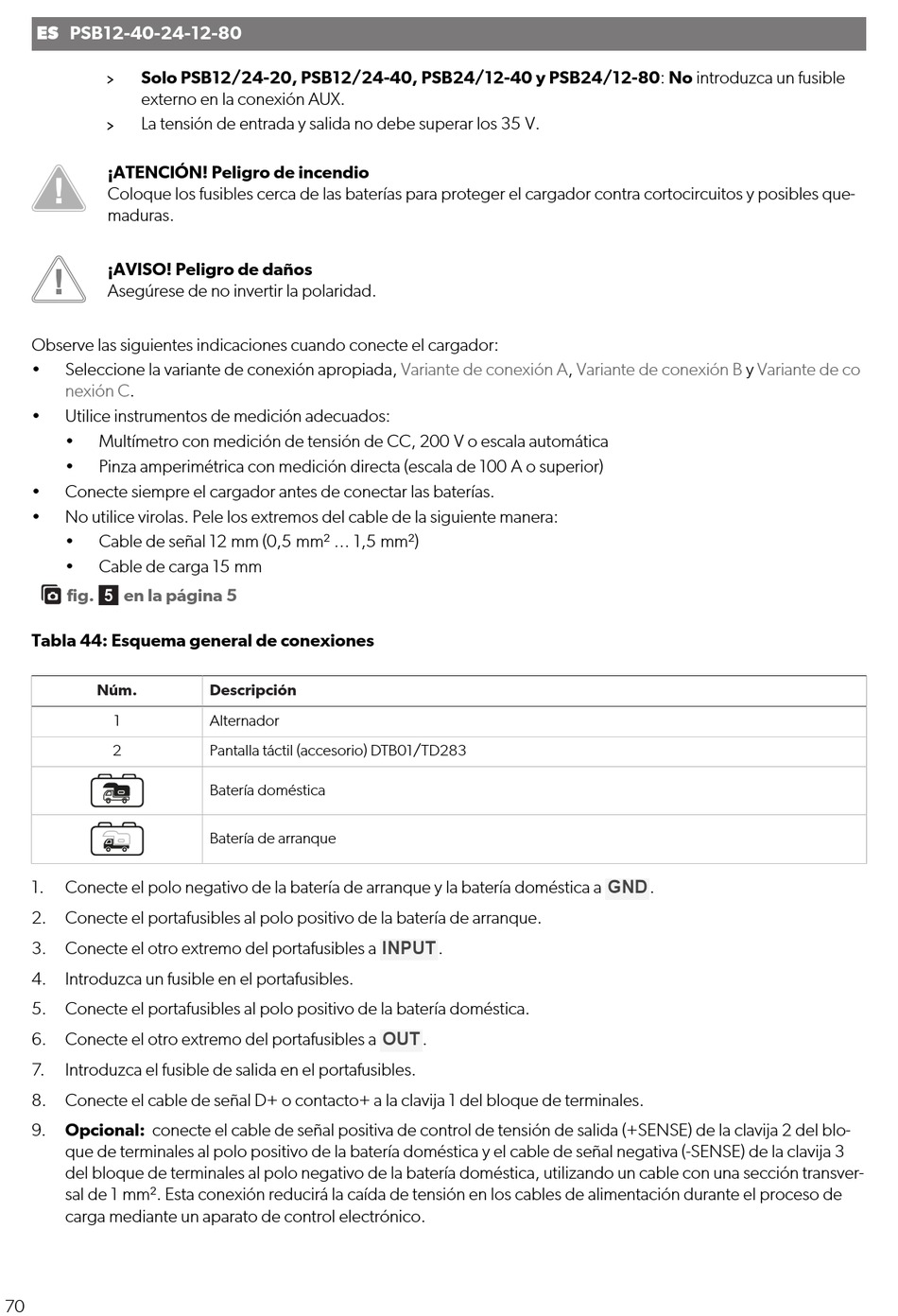

ES PSB12-40-24-12-80
Solo PSB12/24-20, PSB12/24-40, PSB24/12-40 y PSB24/12-80: No introduzca un fusible
externo en la conexión AUX.
La tensión de entrada y salida no debe superar los 35 V.
¡ATENCIÓN! Peligro de incendio
Coloque los fusibles cerca de las baterías para proteger el cargador contra cortocircuitos y posibles que-
maduras.
¡AVISO! Peligro de daños
Asegúrese de no invertir la polaridad.
Observe las siguientes indicaciones cuando conecte el cargador:
• Seleccione la variante de conexión apropiada,
nexión C.
• Utilice instrumentos de medición adecuados:
• Multímetro con medición de tensión de CC, 200 V o escala automática
• Pinza amperimétrica con medición directa (escala de 100 A o superior)
• Conecte siempre el cargador antes de conectar las baterías.
• No utilice virolas. Pele los extremos del cable de la siguiente manera:
• Cable de señal 12 mm (0,5 mm² ... 1,5 mm²)
• Cable de carga 15 mm
fig.  en la página 5
Tabla 44: Esquema general de conexiones
Núm.
1
2
1. Conecte el polo negativo de la batería de arranque y la batería doméstica a
2. Conecte el portafusibles al polo positivo de la batería de arranque.
3. Conecte el otro extremo del portafusibles a
4. Introduzca un fusible en el portafusibles.
5. Conecte el portafusibles al polo positivo de la batería doméstica.
6. Conecte el otro extremo del portafusibles a
7. Introduzca el fusible de salida en el portafusibles.
8. Conecte el cable de señal D+ o contacto+ a la clavija 1 del bloque de terminales.
9. Opcional: conecte el cable de señal positiva de control de tensión de salida (+SENSE) de la clavija 2 del blo-
que de terminales al polo positivo de la batería doméstica y el cable de señal negativa (-SENSE) de la clavija 3
del bloque de terminales al polo negativo de la batería doméstica, utilizando un cable con una sección transver-
sal de 1 mm². Esta conexión reducirá la caída de tensión en los cables de alimentación durante el proceso de
carga mediante un aparato de control electrónico.
