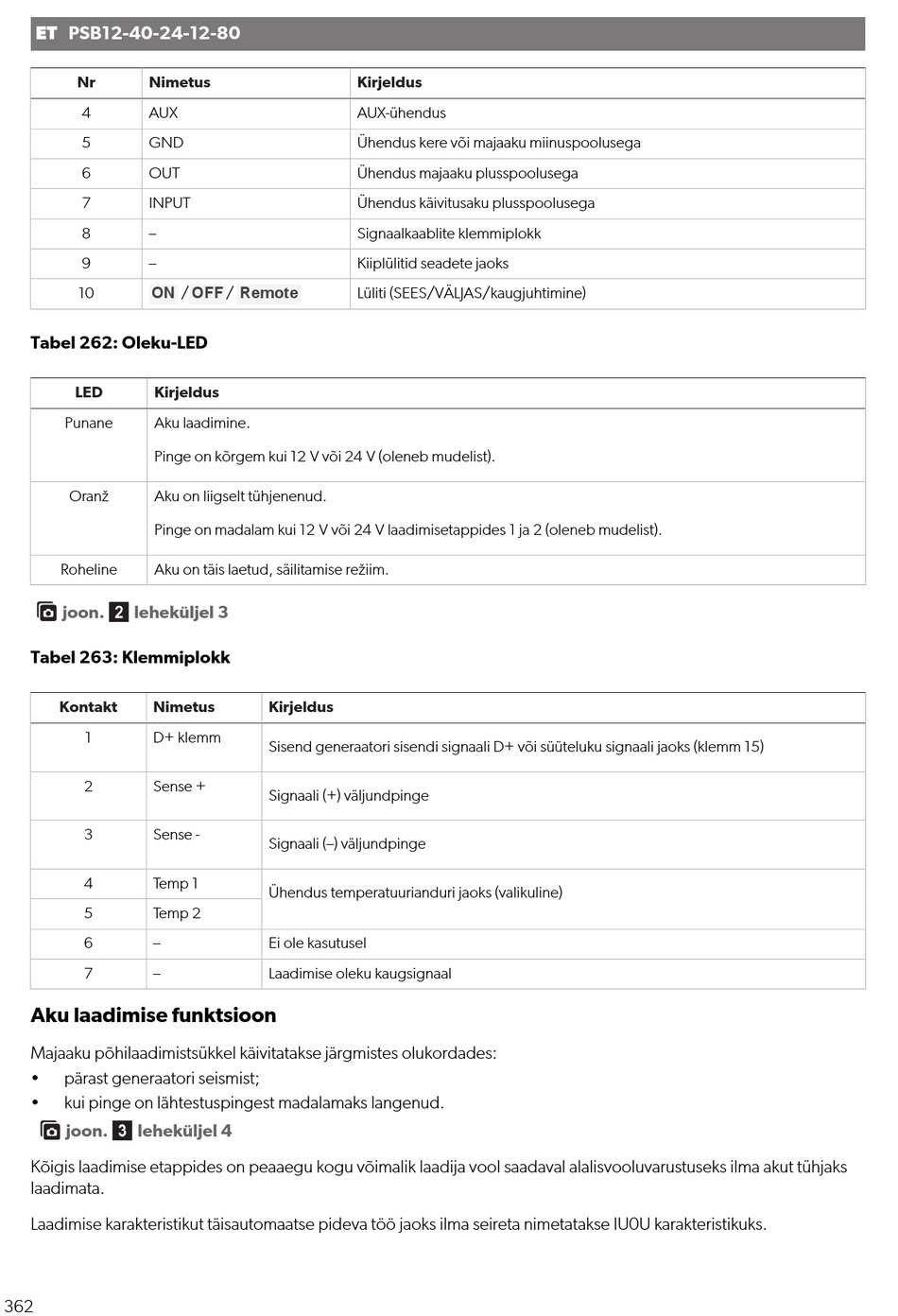

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 362

ET PSB12-40-24-12-80
Nr Nimetus
4 AUX
5 GND
6 OUT
7 INPUT
8 –
9 –
ON
10
Tabel 262: Oleku-LED
LED Kirjeldus
Punane Aku laadimine.
Pinge on kõrgem kui 12 V või 24 V (oleneb mudelist).
Oranž Aku on liigselt tühjenenud.
Pinge on madalam kui 12 V või 24 V laadimisetappides 1 ja 2 (oleneb mudelist).
Roheline Aku on täis laetud, säilitamise režiim.
joon.  leheküljel 3
Tabel 263: Klemmiplokk
Kontakt Nimetus
1 D+ klemm
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Aku laadimise funktsioon
Majaaku põhilaadimistsükkel käivitatakse järgmistes olukordades:
• pärast generaatori seismist;
• kui pinge on lähtestuspingest madalamaks langenud.
joon.  leheküljel 4
Kõigis laadimise etappides on peaaegu kogu võimalik laadija vool saadaval alalisvooluvarustuseks ilma akut tühjaks
laadimata.
Laadimise karakteristikut täisautomaatse pideva töö jaoks ilma seireta nimetatakse IU0U karakteristikuks.
362
OFF Remote
/ /
Kirjeldus
Sisend generaatori sisendi signaali D+ või süüteluku signaali jaoks (klemm 15)
Signaali (+) väljundpinge
Signaali (–) väljundpinge
Ühendus temperatuurianduri jaoks (valikuline)
Ei ole kasutusel
Laadimise oleku kaugsignaal
Kirjeldus
AUX-ühendus
Ühendus kere või majaaku miinuspoolusega
Ühendus majaaku plusspoolusega
Ühendus käivitusaku plusspoolusega
Signaalkaablite klemmiplokk
Kiiplülitid seadete jaoks
Lüliti (SEES/VÄLJAS/kaugjuhtimine)
