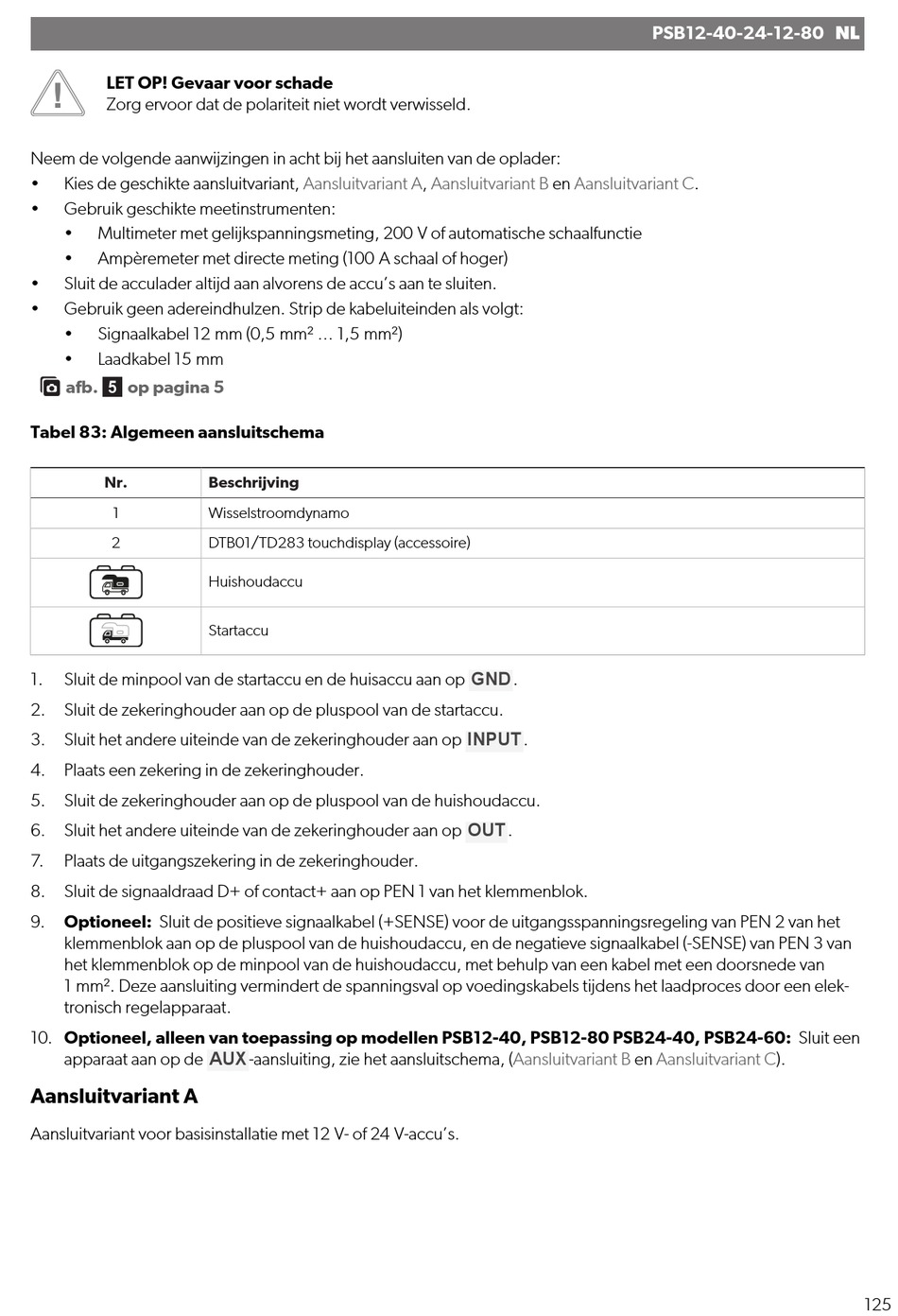

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 125

LET OP! Gevaar voor schade
Zorg ervoor dat de polariteit niet wordt verwisseld.
Neem de volgende aanwijzingen in acht bij het aansluiten van de oplader:
• Kies de geschikte aansluitvariant,
• Gebruik geschikte meetinstrumenten:
• Multimeter met gelijkspanningsmeting, 200 V of automatische schaalfunctie
• Ampèremeter met directe meting (100 A schaal of hoger)
• Sluit de acculader altijd aan alvorens de accu's aan te sluiten.
• Gebruik geen adereindhulzen. Strip de kabeluiteinden als volgt:
• Signaalkabel 12 mm (0,5 mm² ... 1,5 mm²)
• Laadkabel 15 mm
afb.  op pagina 5
Tabel 83: Algemeen aansluitschema
Nr.
1
2
1. Sluit de minpool van de startaccu en de huisaccu aan op
2. Sluit de zekeringhouder aan op de pluspool van de startaccu.
3. Sluit het andere uiteinde van de zekeringhouder aan op
4. Plaats een zekering in de zekeringhouder.
5. Sluit de zekeringhouder aan op de pluspool van de huishoudaccu.
6. Sluit het andere uiteinde van de zekeringhouder aan op
7. Plaats de uitgangszekering in de zekeringhouder.
8. Sluit de signaaldraad D+ of contact+ aan op PEN 1 van het klemmenblok.
9. Optioneel: Sluit de positieve signaalkabel (+SENSE) voor de uitgangsspanningsregeling van PEN 2 van het
klemmenblok aan op de pluspool van de huishoudaccu, en de negatieve signaalkabel (-SENSE) van PEN 3 van
het klemmenblok op de minpool van de huishoudaccu, met behulp van een kabel met een doorsnede van
1 mm². Deze aansluiting vermindert de spanningsval op voedingskabels tijdens het laadproces door een elek-
tronisch regelapparaat.
10. Optioneel, alleen van toepassing op modellen PSB12-40, PSB12-80 PSB24-40, PSB24-60: Sluit een
apparaat aan op de
Aansluitvariant A
Aansluitvariant voor basisinstallatie met 12 V- of 24 V-accu's.
Aansluitvariant
Beschrijving
Wisselstroomdynamo
DTB01/TD283 touchdisplay (accessoire)
Huishoudaccu
Startaccu
AUX
-aansluiting, zie het aansluitschema,
A, Aansluitvariant B en Aansluitvariant
GND
.
INPUT
.
OUT
.
(Aansluitvariant B
PSB12-40-24-12-80 NL
C.
en Aansluitvariant C).
