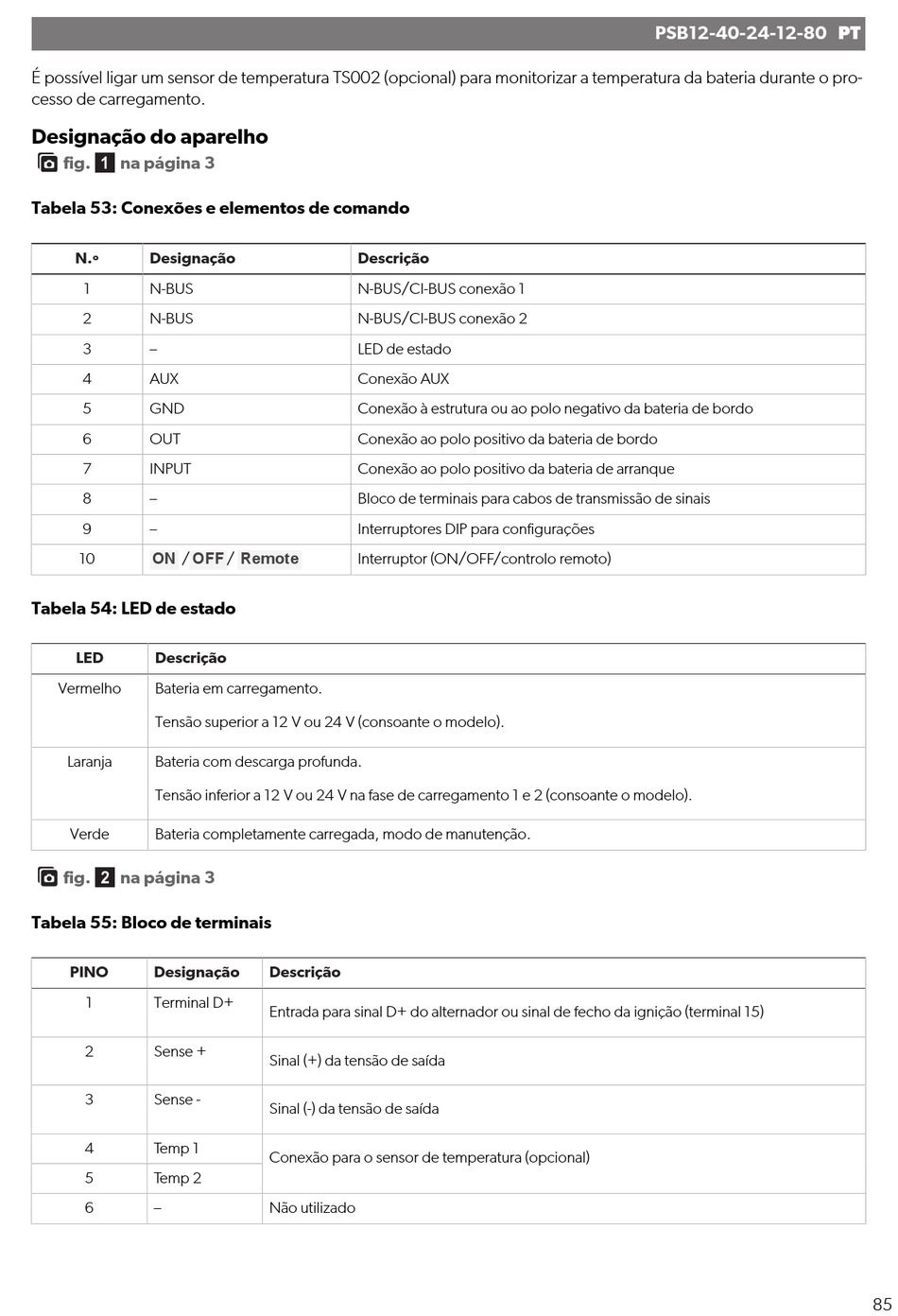

É possível ligar um sensor de temperatura TS002 (opcional) para monitorizar a temperatura da bateria durante o pro-
cesso de carregamento.
Designação do aparelho
fig. 
na página 3
Tabela 53: Conexões e elementos de comando
N.º
Designação
1
N-BUS
2
N-BUS
3
4
AUX
5
GND
6
OUT
7
INPUT
8
9
ON
OFF
10
/
Tabela 54: LED de estado
LED
Descrição
Vermelho
Bateria em carregamento.
Tensão superior a 12 V ou 24 V (consoante o modelo).
Laranja
Bateria com descarga profunda.
Tensão inferior a 12 V ou 24 V na fase de carregamento 1 e 2 (consoante o modelo).
Verde
Bateria completamente carregada, modo de manutenção.
fig. 
na página 3
Tabela 55: Bloco de terminais
PINO
Designação
1
Terminal D+
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
Descrição
N-BUS/CI-BUS conexão 1
N-BUS/CI-BUS conexão 2
LED de estado
Conexão AUX
Conexão à estrutura ou ao polo negativo da bateria de bordo
Conexão ao polo positivo da bateria de bordo
Conexão ao polo positivo da bateria de arranque
Bloco de terminais para cabos de transmissão de sinais
Interruptores DIP para configurações
Remote
/
Interruptor (ON/OFF/controlo remoto)
Descrição
Entrada para sinal D+ do alternador ou sinal de fecho da ignição (terminal 15)
Sinal (+) da tensão de saída
Sinal (-) da tensão de saída
Conexão para o sensor de temperatura (opcional)
Não utilizado
PSB12-40-24-12-80   PT
85
