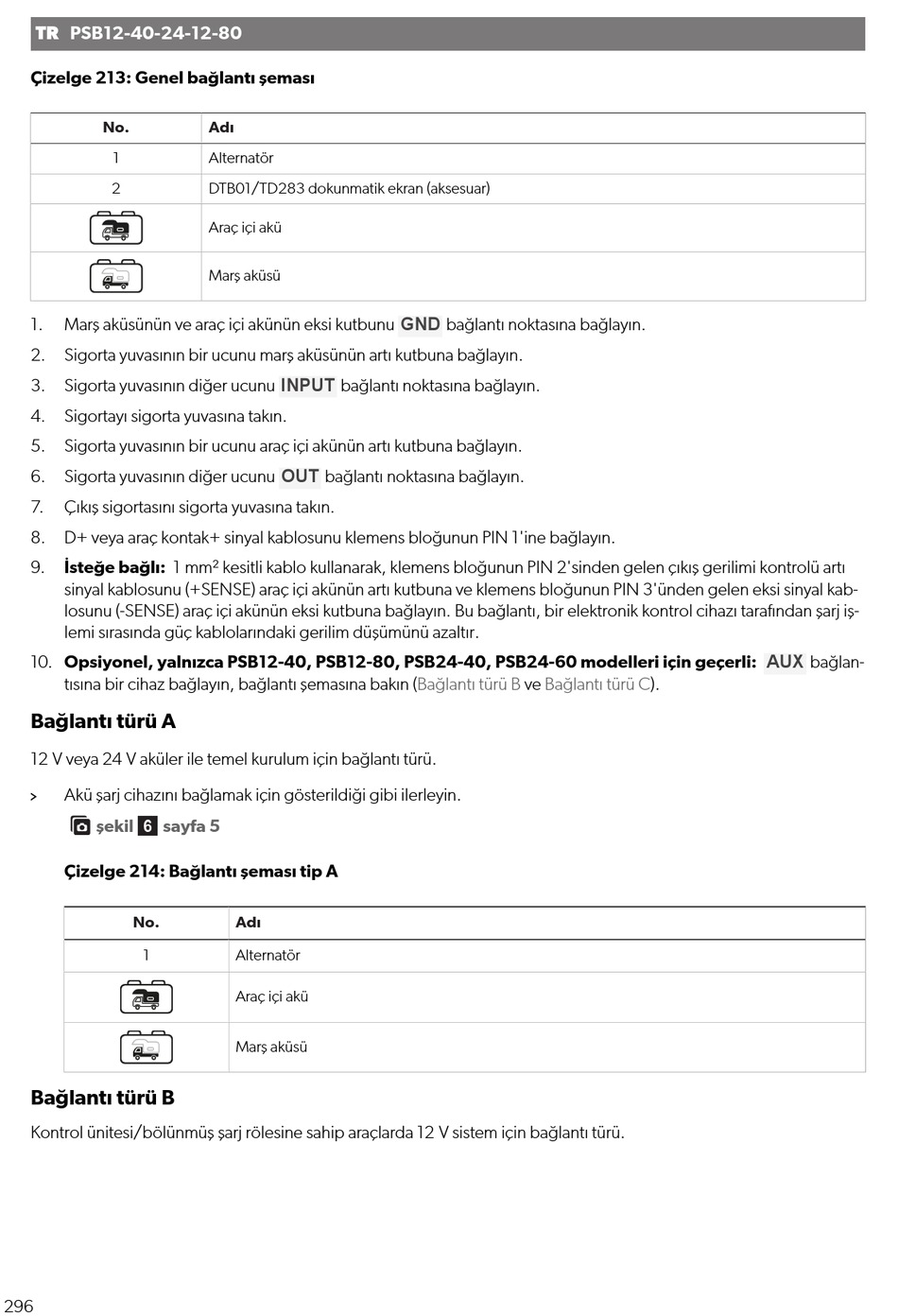

TR PSB12-40-24-12-80
Çizelge 213: Genel bağlantı şeması
No.
1
2
1. Marş aküsünün ve araç içi akünün eksi kutbunu
2. Sigorta yuvasının bir ucunu marş aküsünün artı kutbuna bağlayın.
3. Sigorta yuvasının diğer ucunu
4. Sigortayı sigorta yuvasına takın.
5. Sigorta yuvasının bir ucunu araç içi akünün artı kutbuna bağlayın.
6. Sigorta yuvasının diğer ucunu
7. Çıkış sigortasını sigorta yuvasına takın.
8. D+ veya araç kontak+ sinyal kablosunu klemens bloğunun PIN 1'ine bağlayın.
9. İsteğe bağlı: 1 mm² kesitli kablo kullanarak, klemens bloğunun PIN 2'sinden gelen çıkış gerilimi kontrolü artı
sinyal kablosunu (+SENSE) araç içi akünün artı kutbuna ve klemens bloğunun PIN 3'ünden gelen eksi sinyal kab-
losunu (-SENSE) araç içi akünün eksi kutbuna bağlayın. Bu bağlantı, bir elektronik kontrol cihazı tarafından şarj iş-
lemi sırasında güç kablolarındaki gerilim düşümünü azaltır.
10. Opsiyonel, yalnızca PSB12-40, PSB12-80, PSB24-40, PSB24-60 modelleri için geçerli:
tısına bir cihaz bağlayın, bağlantı şemasına bakın
Bağlantı türü A
12 V veya 24 V aküler ile temel kurulum için bağlantı türü.
Akü şarj cihazını bağlamak için gösterildiği gibi ilerleyin.
şekil  sayfa 5
Çizelge 214: Bağlantı şeması tip A
No.
1
Bağlantı türü B
Kontrol ünitesi/bölünmüş şarj rölesine sahip araçlarda 12 V sistem için bağlantı türü.
296
Adı
Alternatör
DTB01/TD283 dokunmatik ekran (aksesuar)
Araç içi akü
Marş aküsü
INPUT
bağlantı noktasına bağlayın.
OUT
bağlantı noktasına bağlayın.
Adı
Alternatör
Araç içi akü
Marş aküsü
GND
bağlantı noktasına bağlayın.
(Bağlantı türü B ve Bağlantı türü
AUX
C).
bağlan-
