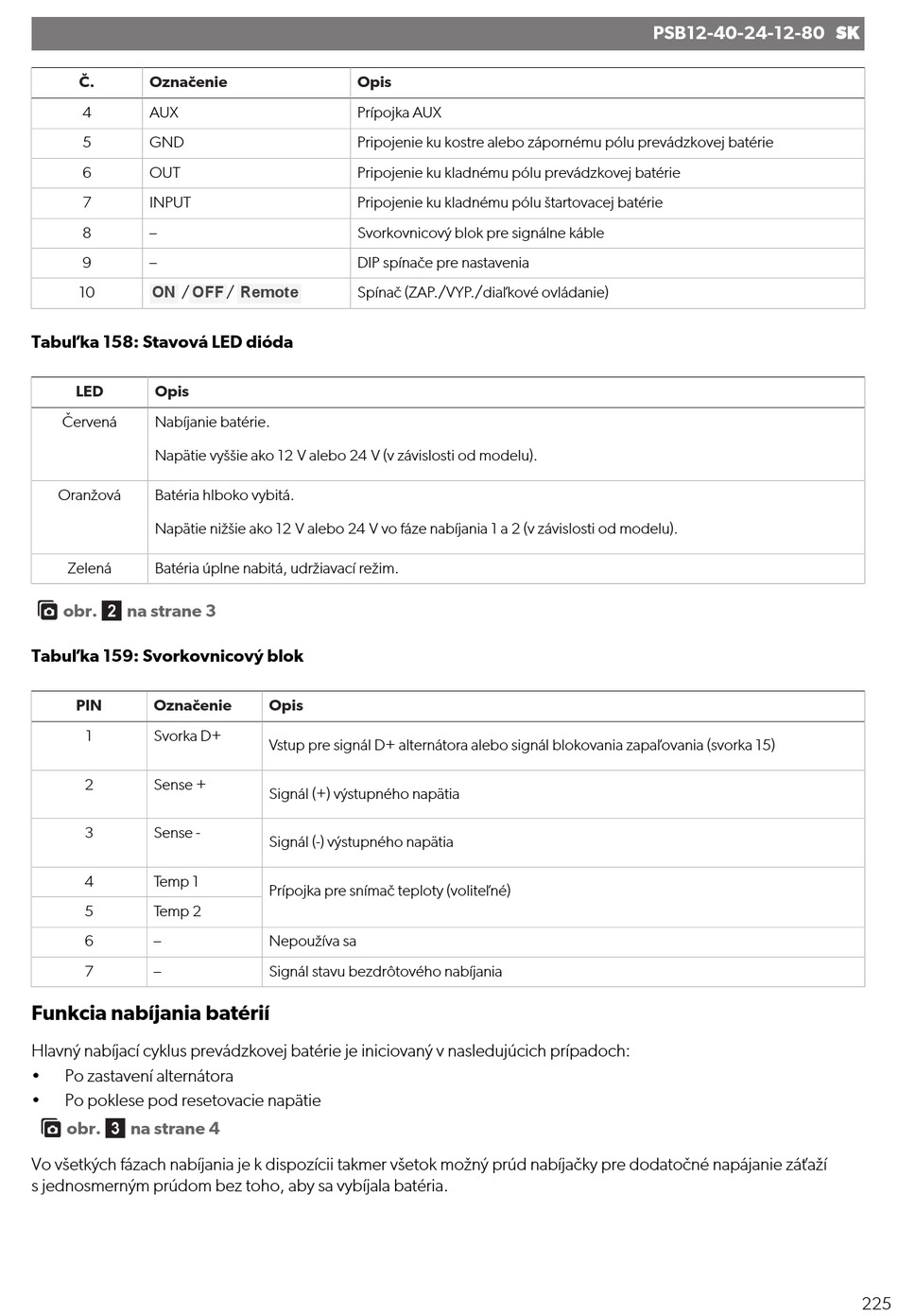

Č.
Označenie
4
AUX
5
GND
6
OUT
7
INPUT
8
9
ON
OFF
10
/
Tabuľka 158: Stavová LED dióda
LED
Opis
Červená
Nabíjanie batérie.
Napätie vyššie ako 12 V alebo 24 V (v závislosti od modelu).
Oranžová
Batéria hlboko vybitá.
Napätie nižšie ako 12 V alebo 24 V vo fáze nabíjania 1 a 2 (v závislosti od modelu).
Zelená
Batéria úplne nabitá, udržiavací režim.
obr. 
na strane 3
Tabuľka 159: Svorkovnicový blok
PIN
Označenie
1
Svorka D+
2
Sense +
3
Sense -
4
Temp 1
5
Temp 2
6
7
Funkcia nabíjania batérií
Hlavný nabíjací cyklus prevádzkovej batérie je iniciovaný v nasledujúcich prípadoch:
Po zastavení alternátora
Po poklese pod resetovacie napätie
obr. 
na strane 4
Vo všetkých fázach nabíjania je k dispozícii takmer všetok možný prúd nabíjačky pre dodatočné napájanie záťaží
s jednosmerným prúdom bez toho, aby sa vybíjala batéria.
Opis
Prípojka AUX
Pripojenie ku kostre alebo zápornému pólu prevádzkovej batérie
Pripojenie ku kladnému pólu prevádzkovej batérie
Pripojenie ku kladnému pólu štartovacej batérie
Svorkovnicový blok pre signálne káble
DIP spínače pre nastavenia
Remote
/
Spínač (ZAP./VYP./diaľkové ovládanie)
Opis
Vstup pre signál D+ alternátora alebo signál blokovania zapaľovania (svorka 15)
Signál (+) výstupného napätia
Signál (-) výstupného napätia
Prípojka pre snímač teploty (voliteľné)
Nepoužíva sa
Signál stavu bezdrôtového nabíjania
PSB12-40-24-12-80   SK
225
