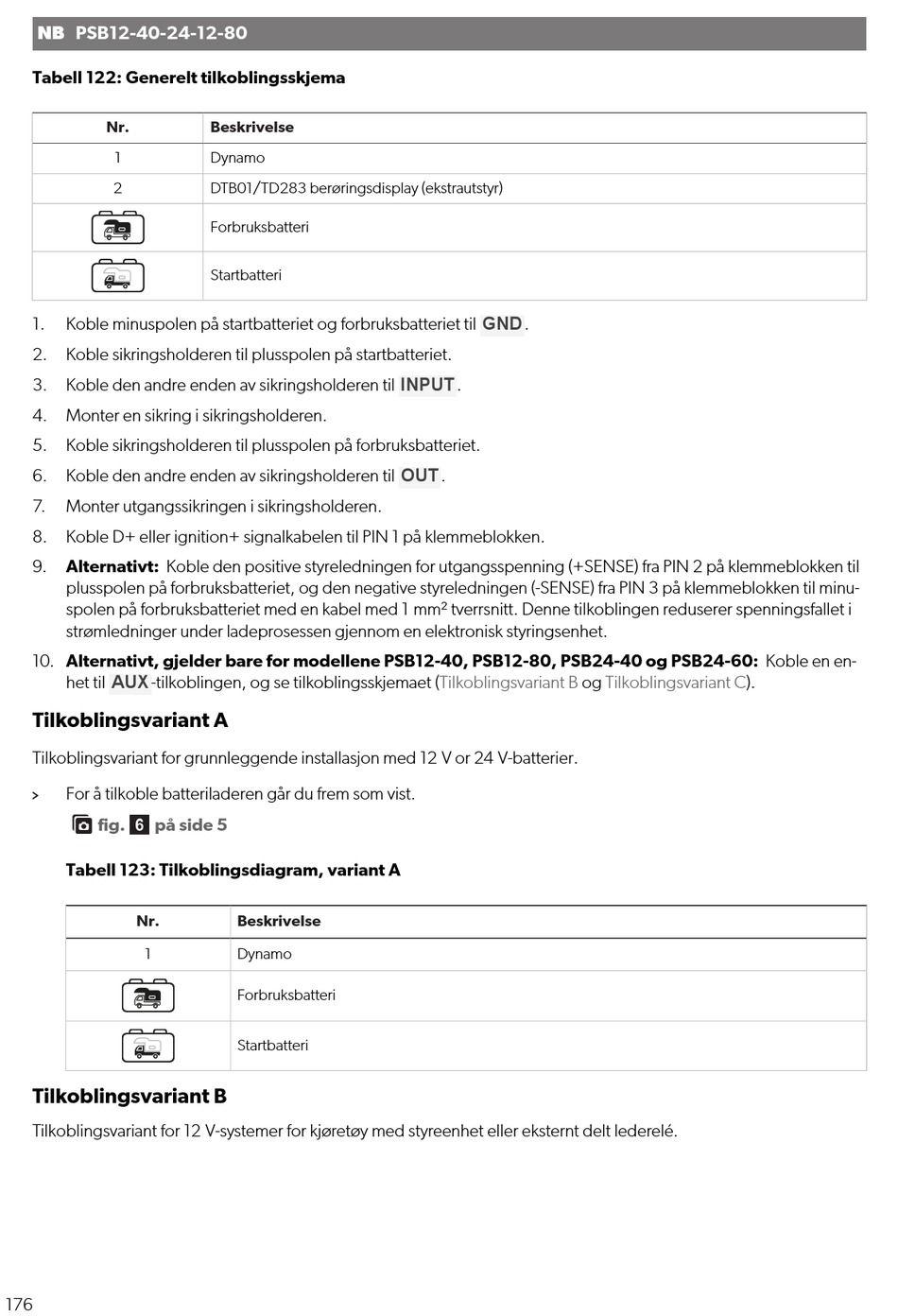

NB PSB12-40-24-12-80
Tabell 122: Generelt tilkoblingsskjema
Nr.
1
2
1. Koble minuspolen på startbatteriet og forbruksbatteriet til
2. Koble sikringsholderen til plusspolen på startbatteriet.
3. Koble den andre enden av sikringsholderen til
4. Monter en sikring i sikringsholderen.
5. Koble sikringsholderen til plusspolen på forbruksbatteriet.
6. Koble den andre enden av sikringsholderen til
7. Monter utgangssikringen i sikringsholderen.
8. Koble D+ eller ignition+ signalkabelen til PIN 1 på klemmeblokken.
9. Alternativt: Koble den positive styreledningen for utgangsspenning (+SENSE) fra PIN 2 på klemmeblokken til
plusspolen på forbruksbatteriet, og den negative styreledningen (-SENSE) fra PIN 3 på klemmeblokken til minu-
spolen på forbruksbatteriet med en kabel med 1 mm² tverrsnitt. Denne tilkoblingen reduserer spenningsfallet i
strømledninger under ladeprosessen gjennom en elektronisk styringsenhet.
10. Alternativt, gjelder bare for modellene PSB12-40, PSB12-80, PSB24-40 og PSB24-60: Koble en en-
AUX
het til -tilkoblingen, og se tilkoblingsskjemaet
Tilkoblingsvariant A
Tilkoblingsvariant for grunnleggende installasjon med 12 V or 24 V-batterier.
For å tilkoble batteriladeren går du frem som vist.
fig.  på side 5
Tabell 123: Tilkoblingsdiagram, variant A
Nr.
1
Tilkoblingsvariant B
Tilkoblingsvariant for 12 V-systemer for kjøretøy med styreenhet eller eksternt delt lederelé.
176
Beskrivelse
Dynamo
DTB01/TD283 berøringsdisplay (ekstrautstyr)
Forbruksbatteri
Startbatteri
Beskrivelse
Dynamo
Forbruksbatteri
Startbatteri
GND
.
INPUT
.
OUT
.
(Tilkoblingsvariant B og Tilkoblingsvariant C).
