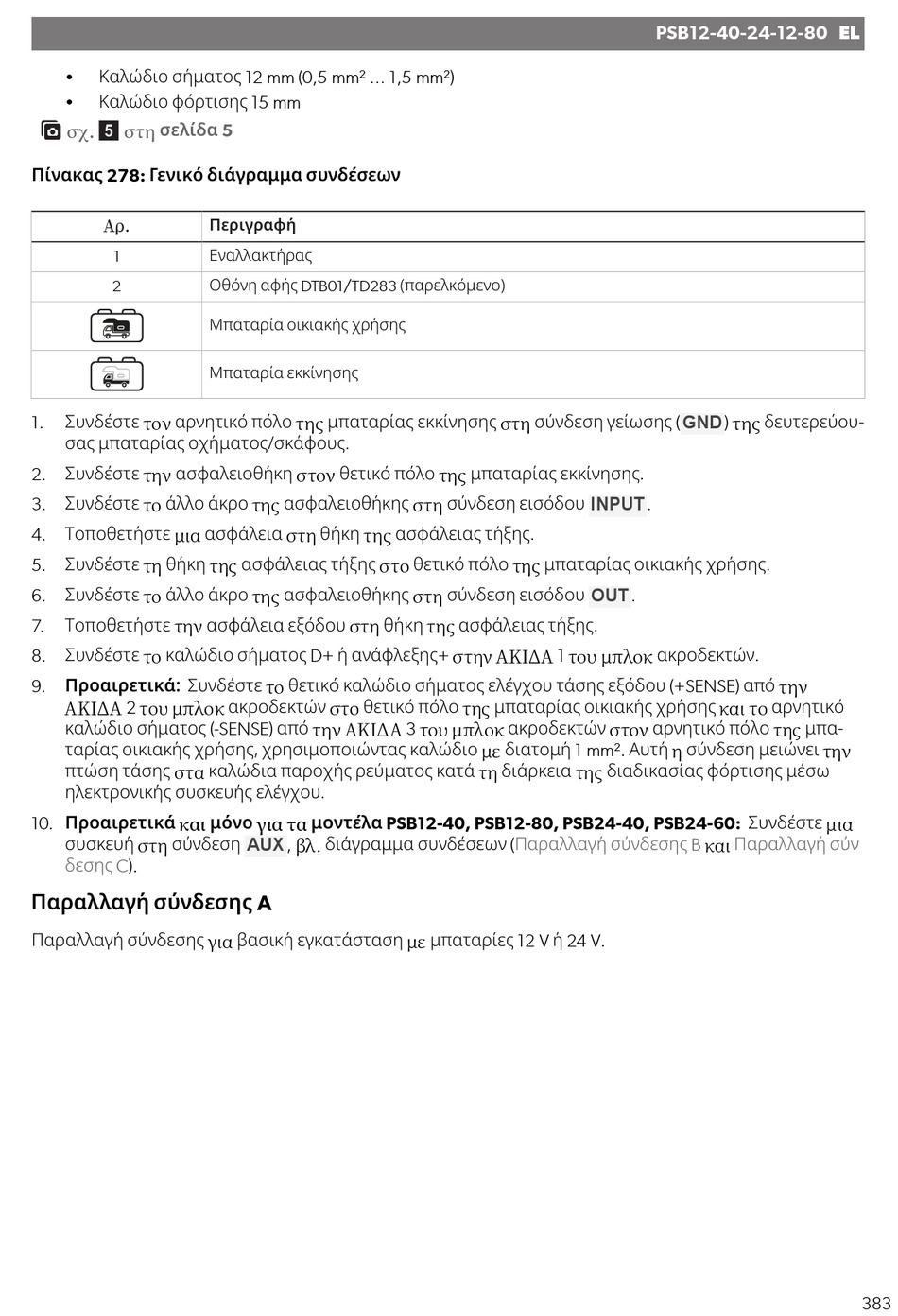

Καλώδιο σήματος 12 mm (0,5 mm² ... 1,5 mm²)
•
Καλώδιο φόρτισης 15 mm
•
σχ. στη σελίδα 5

Πίνακας 278: Γενικό διάγραμμα συνδέσεων
Αρ.
1
2
Συνδέστε τον αρνητικό πόλο της μπαταρίας εκκίνησης στη σύνδεση γείωσης (
1.
σας μπαταρίας οχήματος/σκάφους.
2. Συνδέστε την ασφαλειοθήκη στον θετικό πόλο της μπαταρίας εκκίνησης.
3. Συνδέστε το άλλο άκρο της ασφαλειοθήκης στη σύνδεση εισόδου
4. Τοποθετήστε μια ασφάλεια στη θήκη της ασφάλειας τήξης.
5. Συνδέστε τη θήκη της ασφάλειας τήξης στο θετικό πόλο της μπαταρίας οικιακής χρήσης.
6. Συνδέστε το άλλο άκρο της ασφαλειοθήκης στη σύνδεση εισόδου
Τοποθετήστε την ασφάλεια εξόδου στη θήκη της ασφάλειας τήξης.
7.
8. Συνδέστε το καλώδιο σήματος D+ ή ανάφλεξης + στην ΑΚΙΔΑ 1 του μπλοκ ακροδεκτών.
Προαιρετικά: Συνδέστε το θετικό καλώδιο σήματος ελέγχου τάσης εξόδου (+SENSE) από την
9.
ΑΚΙΔΑ 2 του μπλοκ ακροδεκτών στο θετικό πόλο της μπαταρίας οικιακής χρήσης και το αρνητικό
καλώδιο σήματος (-SENSE) από την ΑΚΙΔΑ 3 του μπλοκ ακροδεκτών στον αρνητικό πόλο της μπα-
ταρίας οικιακής χρήσης, χρησιμοποιώντας καλώδιο με διατομή 1 mm². Αυτή η σύνδεση μειώνει την
πτώση τάσης στα καλώδια παροχής ρεύματος κατά τη διάρκεια της διαδικασίας φόρτισης μέσω
ηλεκτρονικής συσκευής ελέγχου.
10. Προαιρετικά και μόνο για τα μοντέλα PSB12-40, PSB12-80, PSB24-40, PSB24-60: Συνδέστε μια
συσκευή στη σύνδεση
δεσης
C).
Παραλλαγή σύνδεσης A
Παραλλαγή σύνδεσης για βασική εγκατάσταση με μπαταρίες 12 V ή 24 V.
Περιγραφή
Εναλλακτήρας
Οθόνη αφής DTB01/TD283 (παρελκόμενο)
Μπαταρία οικιακής χρήσης
Μπαταρία εκκίνησης
, βλ. διάγραμμα συνδέσεων (
AUX
PSB12-40-24-12-80 EL
GND
INPUT
.
OUT
.
Παραλλαγή σύνδεσης B
) της δευτερεύου-
και
Παραλλαγή σύν
