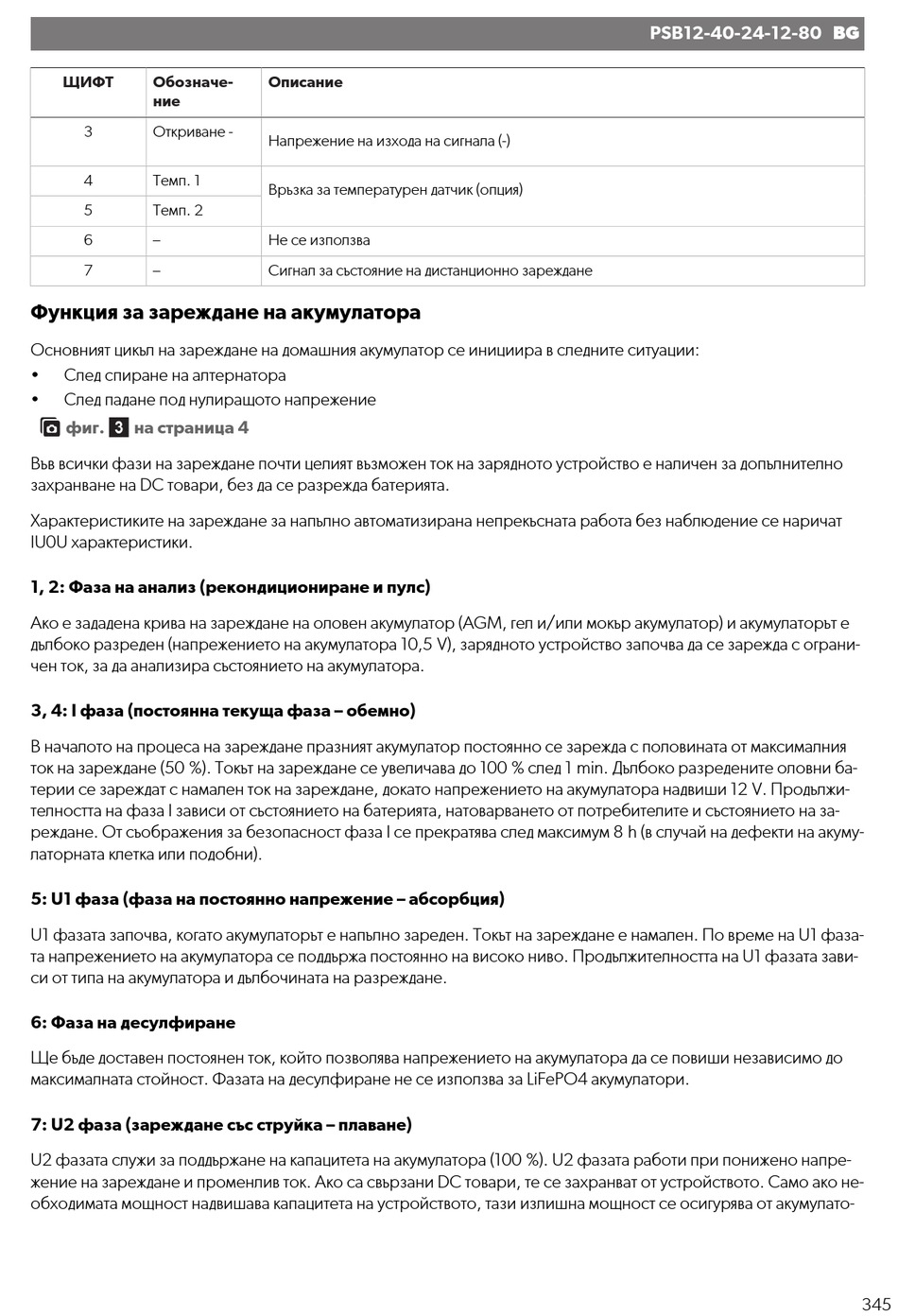

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 345

ЩИФТ Обозначе-
ние
3 Откриване -
4 Темп. 1
5 Темп. 2
6 –
7 –
Функция за зареждане на акумулатора
Основният цикъл на зареждане на домашния акумулатор се инициира в следните ситуации:
• След спиране на алтернатора
• След падане под нулиращото напрежение
фиг.  на страница 4
Във всички фази на зареждане почти целият възможен ток на зарядното устройство е наличен за допълнително
захранване на DC товари, без да се разрежда батерията.
Характеристиките на зареждане за напълно автоматизирана непрекъсната работа без наблюдение се наричат
IU0U характеристики.
1, 2: Фаза на анализ (рекондициониране и пулс)
Ако е зададена крива на зареждане на оловен акумулатор (AGM, гел и/или мокър акумулатор) и акумулаторът е
дълбоко разреден (напрежението на акумулатора 10,5 V), зарядното устройство започва да се зарежда с ограни-
чен ток, за да анализира състоянието на акумулатора.
3, 4: I фаза (постоянна текуща фаза – обемно)
В началото на процеса на зареждане празният акумулатор постоянно се зарежда с половината от максималния
ток на зареждане (50 %). Токът на зареждане се увеличава до 100 % след 1 min. Дълбоко разредените оловни ба-
терии се зареждат с намален ток на зареждане, докато напрежението на акумулатора надвиши 12 V. Продължи-
телността на фаза I зависи от състоянието на батерията, натоварването от потребителите и състоянието на за-
реждане. От съображения за безопасност фаза I се прекратява след максимум 8 h (в случай на дефекти на акуму-
латорната клетка или подобни).
5: U1 фаза (фаза на постоянно напрежение – абсорбция)
U1 фазата започва, когато акумулаторът е напълно зареден. Токът на зареждане е намален. По време на U1 фаза-
та напрежението на акумулатора се поддържа постоянно на високо ниво. Продължителността на U1 фазата зави-
си от типа на акумулатора и дълбочината на разреждане.
6: Фаза на десулфиране
Ще бъде доставен постоянен ток, който позволява напрежението на акумулатора да се повиши независимо до
максималната стойност. Фазата на десулфиране не се използва за LiFePO4 акумулатори.
7: U2 фаза (зареждане със струйка – плаване)
U2 фазата служи за поддържане на капацитета на акумулатора (100 %). U2 фазата работи при понижено напре-
жение на зареждане и променлив ток. Ако са свързани DC товари, те се захранват от устройството. Само ако не-
обходимата мощност надвишава капацитета на устройството, тази излишна мощност се осигурява от акумулато-
Описание
Напрежение на изхода на сигнала (-)
Връзка за температурен датчик (опция)
Не се използва
Сигнал за състояние на дистанционно зареждане
PSB12-40-24-12-80 BG
345
