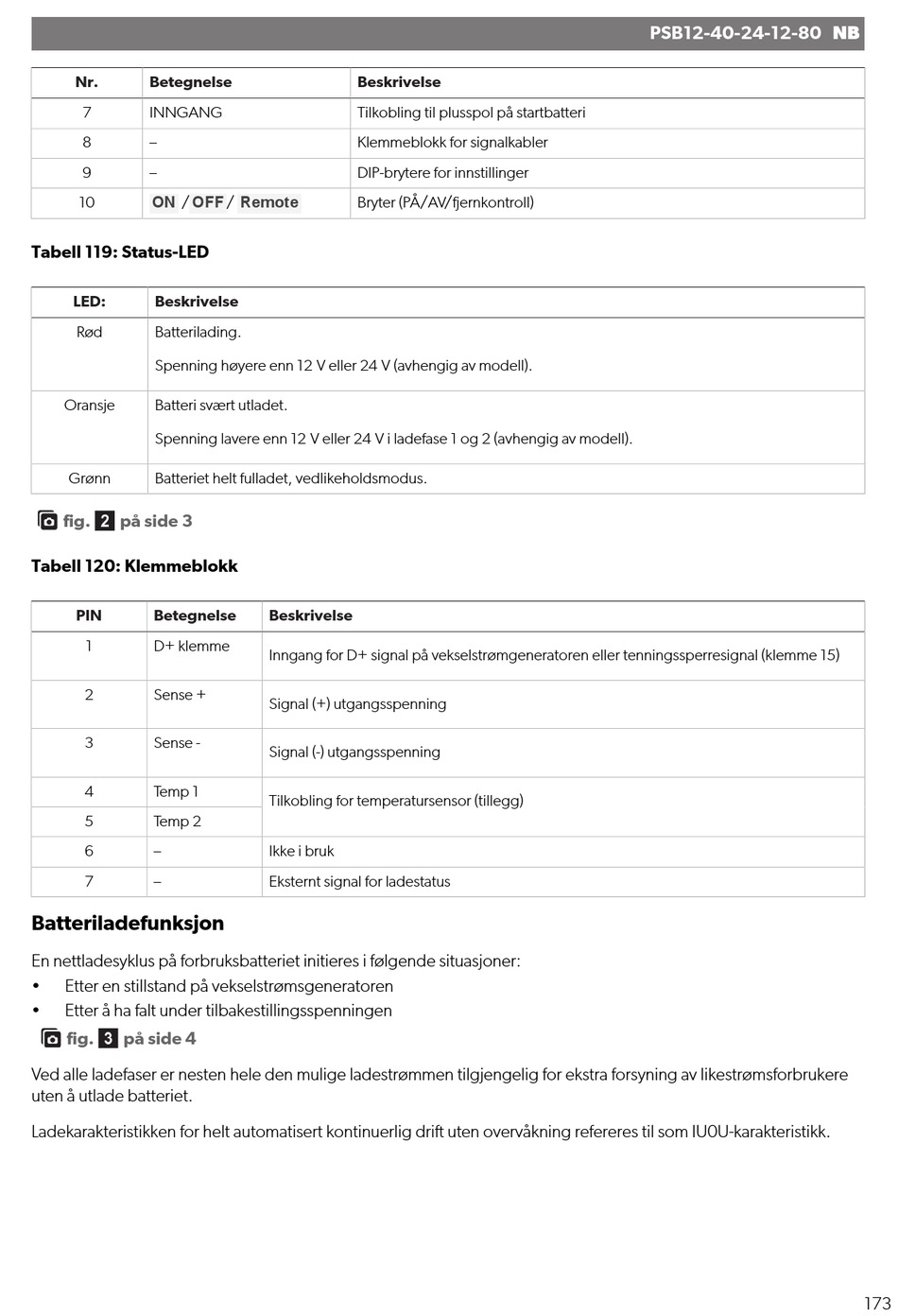

Nr. Betegnelse
7 INNGANG
8 –
9 –
ON OFF
10 /
Tabell 119: Status-LED
LED: Beskrivelse
Rød Batterilading.
Spenning høyere enn 12 V eller 24 V (avhengig av modell).
Oransje Batteri svært utladet.
Spenning lavere enn 12 V eller 24 V i ladefase 1 og 2 (avhengig av modell).
Grønn Batteriet helt fulladet, vedlikeholdsmodus.
fig.  på side 3
Tabell 120: Klemmeblokk
PIN Betegnelse
1 D+ klemme
2 Sense +
3 Sense -
4 Temp 1
5 Temp 2
6 –
7 –
Batteriladefunksjon
En nettladesyklus på forbruksbatteriet initieres i følgende situasjoner:
• Etter en stillstand på vekselstrømsgeneratoren
• Etter å ha falt under tilbakestillingsspenningen
fig.  på side 4
Ved alle ladefaser er nesten hele den mulige ladestrømmen tilgjengelig for ekstra forsyning av likestrømsforbrukere
uten å utlade batteriet.
Ladekarakteristikken for helt automatisert kontinuerlig dri uten overvåkning refereres til som IU0U-karakteristikk.
Beskrivelse
Tilkobling til plusspol på startbatteri
Klemmeblokk for signalkabler
DIP-brytere for innstillinger
Remote
/ Bryter (PÅ/AV/fjernkontroll)
Beskrivelse
Inngang for D+ signal på vekselstrømgeneratoren eller tenningssperresignal (klemme 15)
Signal (+) utgangsspenning
Signal (-) utgangsspenning
Tilkobling for temperatursensor (tillegg)
Ikke i bruk
Eksternt signal for ladestatus
PSB12-40-24-12-80 NB
173
