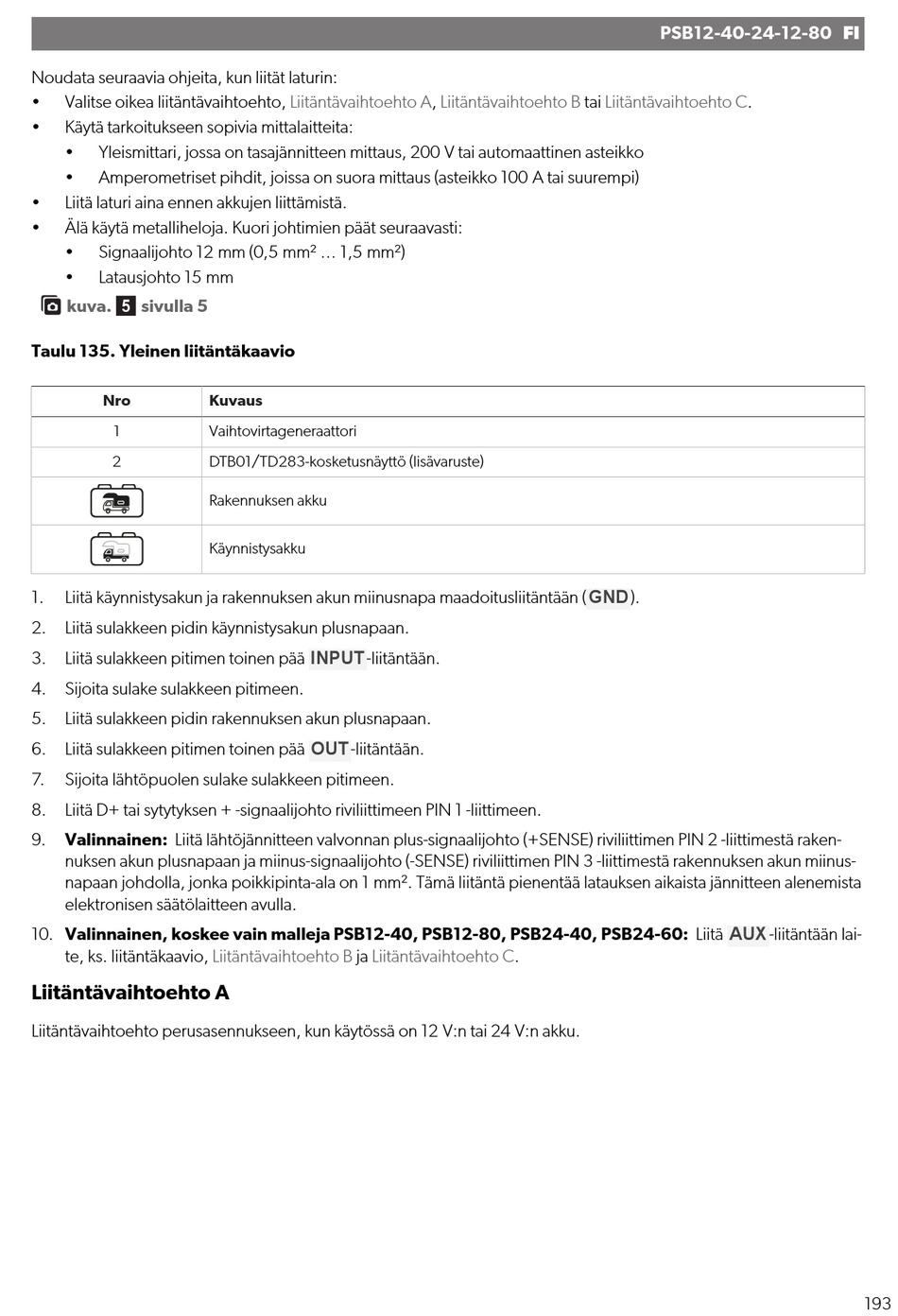

Noudata seuraavia ohjeita, kun liität laturin:
• Valitse oikea liitäntävaihtoehto,
• Käytä tarkoitukseen sopivia mittalaitteita:
• Yleismittari, jossa on tasajännitteen mittaus, 200 V tai automaattinen asteikko
• Amperometriset pihdit, joissa on suora mittaus (asteikko 100 A tai suurempi)
• Liitä laturi aina ennen akkujen liittämistä.
• Älä käytä metalliheloja. Kuori johtimien päät seuraavasti:
• Signaalijohto 12 mm (0,5 mm² ... 1,5 mm²)
• Latausjohto 15 mm
kuva.  sivulla 5
Taulu 135. Yleinen liitäntäkaavio
Nro
1
2
1. Liitä käynnistysakun ja rakennuksen akun miinusnapa maadoitusliitäntään (
2. Liitä sulakkeen pidin käynnistysakun plusnapaan.
3. Liitä sulakkeen pitimen toinen pää
4. Sijoita sulake sulakkeen pitimeen.
5. Liitä sulakkeen pidin rakennuksen akun plusnapaan.
6. Liitä sulakkeen pitimen toinen pää
7. Sijoita lähtöpuolen sulake sulakkeen pitimeen.
8. Liitä D+ tai sytytyksen + -signaalijohto riviliittimeen PIN 1 -liittimeen.
9. Valinnainen: Liitä lähtöjännitteen valvonnan plus-signaalijohto (+SENSE) riviliittimen PIN 2 -liittimestä raken-
nuksen akun plusnapaan ja miinus-signaalijohto (-SENSE) riviliittimen PIN 3 -liittimestä rakennuksen akun miinus-
napaan johdolla, jonka poikkipinta-ala on 1 mm². Tämä liitäntä pienentää latauksen aikaista jännitteen alenemista
elektronisen säätölaitteen avulla.
10. Valinnainen, koskee vain malleja PSB12-40, PSB12-80, PSB24-40, PSB24-60: Liitä
te, ks. liitäntäkaavio,
Liitäntävaihtoehto A
Liitäntävaihtoehto perusasennukseen, kun käytössä on 12 V:n tai 24 V:n akku.
Liitäntävaihtoehto
Kuvaus
Vaihtovirtageneraattori
DTB01/TD283-kosketusnäyttö (lisävaruste)
Rakennuksen akku
Käynnistysakku
INPUT
-liitäntään.
OUT
-liitäntään.
Liitäntävaihtoehto B ja Liitäntävaihtoehto
A, Liitäntävaihtoehto B tai
GND
C.
PSB12-40-24-12-80 FI
Liitäntävaihtoehto C.
).
AUX
-liitäntään lai-
