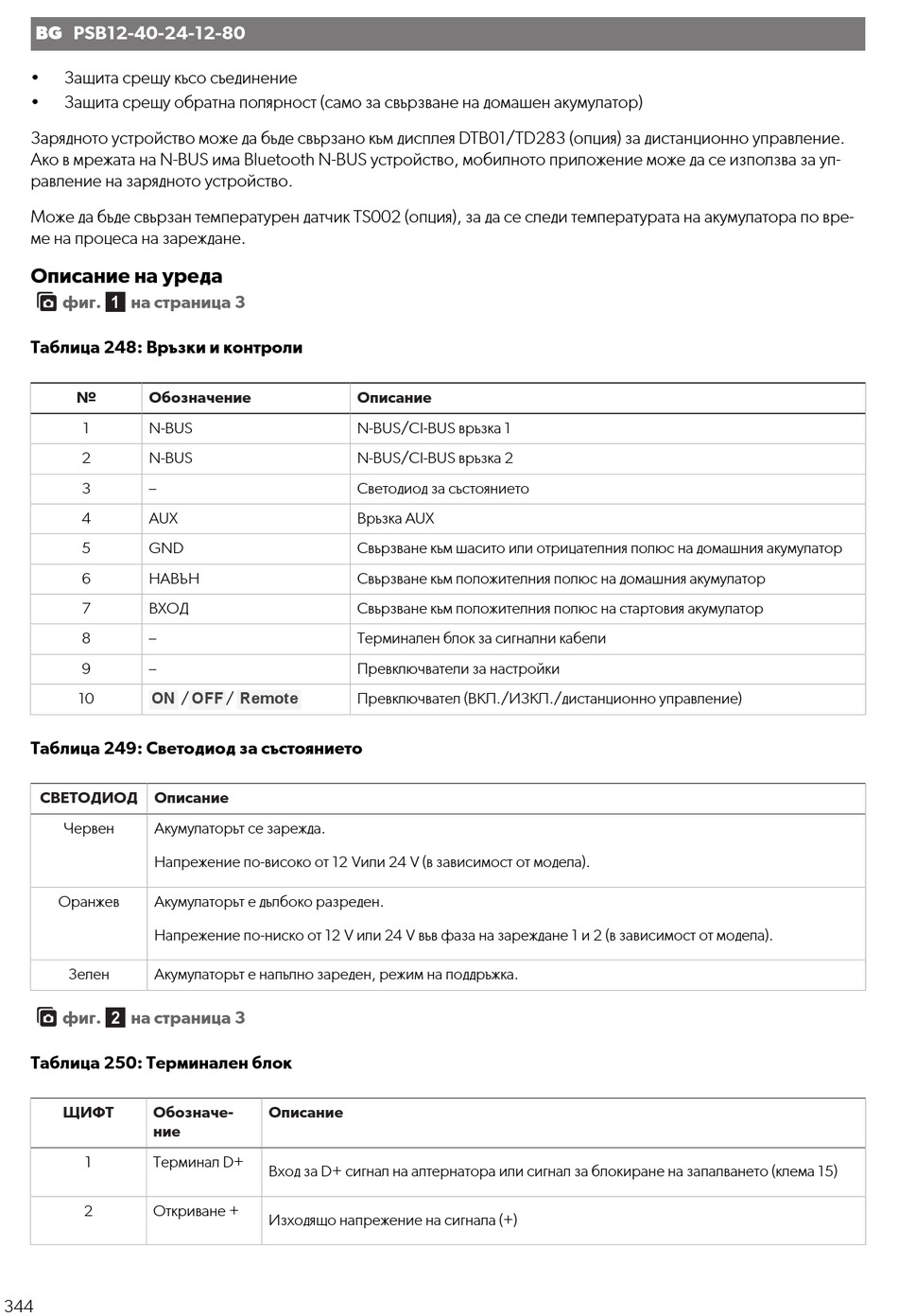

BG PSB12-40-24-12-80
• Защита срещу късо съединение
• Защита срещу обратна полярност (само за свързване на домашен акумулатор)
Зарядното устройство може да бъде свързано към дисплея DTB01/TD283 (опция) за дистанционно управление.
Ако в мрежата на N-BUS има Bluetooth N-BUS устройство, мобилното приложение може да се използва за уп-
равление на зарядното устройство.
Може да бъде свързан температурен датчик TS002 (опция), за да се следи температурата на акумулатора по вре-
ме на процеса на зареждане.
Описание на уреда
фиг.  на страница 3
Таблица 248: Връзки и контроли
№ Обозначение
1 N-BUS
2 N-BUS
3 –
4 AUX
5 GND
6 НАВЪН
7 ВХОД
8 –
9 –
ON
10
Таблица 249: Светодиод за състоянието
СВЕТОДИОД Описание
Червен Акумулаторът се зарежда.
Напрежение по-високо от 12 Vили 24 V (в зависимост от модела).
Оранжев Акумулаторът е дълбоко разреден.
Напрежение по-ниско от 12 V или 24 V във фаза на зареждане 1 и 2 (в зависимост от модела).
Зелен Акумулаторът е напълно зареден, режим на поддръжка.
фиг.  на страница 3
Таблица 250: Терминален блок
ЩИФТ Обозначе-
ние
1 Терминал D+
2 Откриване +
344
OFF Remote
/ /
Описание
Вход за D+ сигнал на алтернатора или сигнал за блокиране на запалването (клема 15)
Изходящо напрежение на сигнала (+)
Описание
N-BUS/CI-BUS връзка 1
N-BUS/CI-BUS връзка 2
Светодиод за състоянието
Връзка AUX
Свързване към шасито или отрицателния полюс на домашния акумулатор
Свързване към положителния полюс на домашния акумулатор
Свързване към положителния полюс на стартовия акумулатор
Терминален блок за сигнални кабели
Превключватели за настройки
Превключвател (ВКЛ./ИЗКЛ./дистанционно управление)
