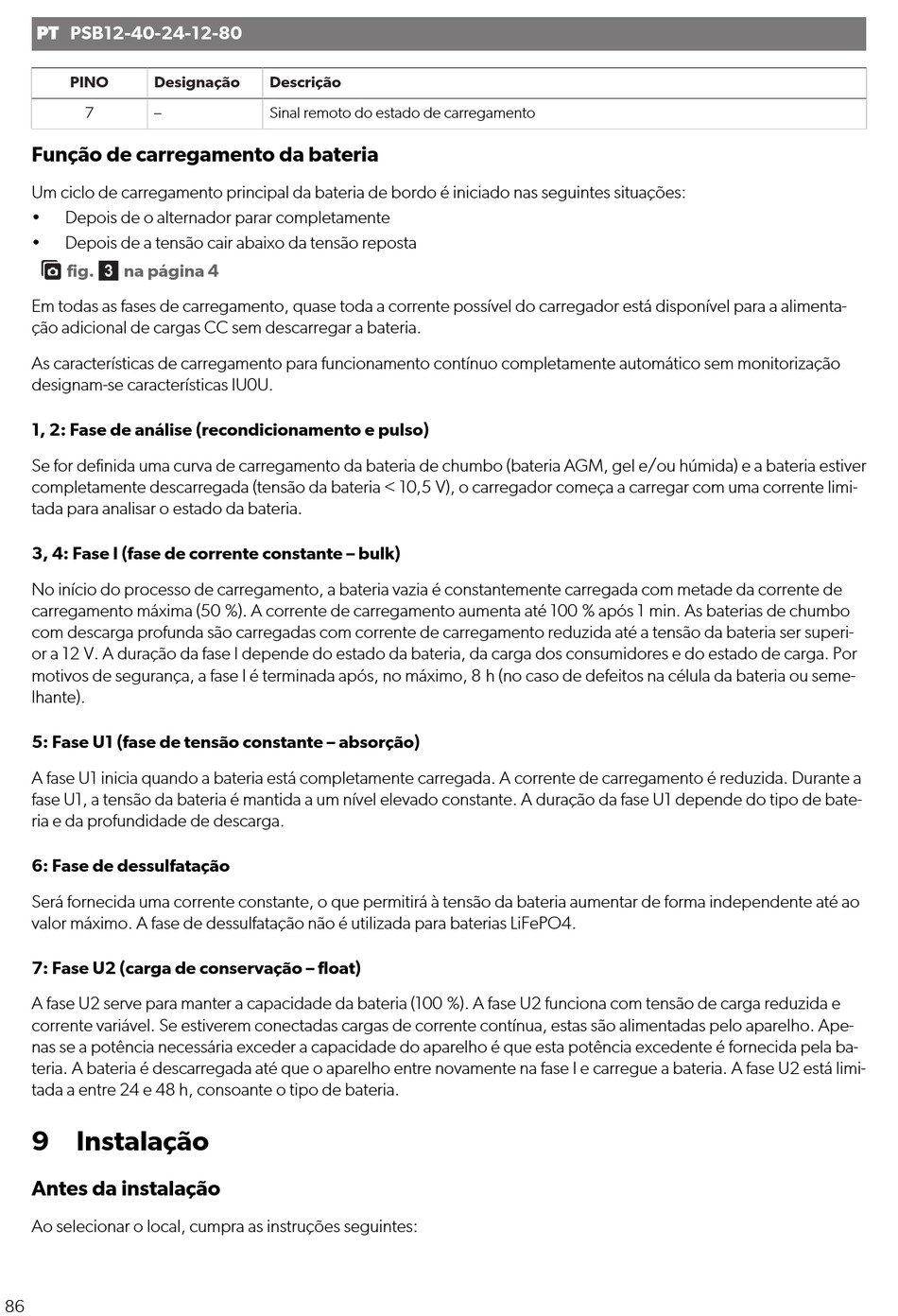

Dometic NDS POWER & CONTROL PSB12-40 Montage- Und Bedienungsanleitung Seite 86

PT PSB12-40-24-12-80
PINO Designação
7 –
Função de carregamento da bateria
Um ciclo de carregamento principal da bateria de bordo é iniciado nas seguintes situações:
• Depois de o alternador parar completamente
• Depois de a tensão cair abaixo da tensão reposta
fig.  na página 4
Em todas as fases de carregamento, quase toda a corrente possível do carregador está disponível para a alimenta-
ção adicional de cargas CC sem descarregar a bateria.
As características de carregamento para funcionamento contínuo completamente automático sem monitorização
designam-se características IU0U.
1, 2: Fase de análise (recondicionamento e pulso)
Se for definida uma curva de carregamento da bateria de chumbo (bateria AGM, gel e/ou húmida) e a bateria estiver
completamente descarregada (tensão da bateria < 10,5 V), o carregador começa a carregar com uma corrente limi-
tada para analisar o estado da bateria.
3, 4: Fase I (fase de corrente constante – bulk)
No início do processo de carregamento, a bateria vazia é constantemente carregada com metade da corrente de
carregamento máxima (50 %). A corrente de carregamento aumenta até 100 % após 1 min. As baterias de chumbo
com descarga profunda são carregadas com corrente de carregamento reduzida até a tensão da bateria ser superi-
or a 12 V. A duração da fase I depende do estado da bateria, da carga dos consumidores e do estado de carga. Por
motivos de segurança, a fase I é terminada após, no máximo, 8 h (no caso de defeitos na célula da bateria ou seme-
lhante).
5: Fase U1 (fase de tensão constante – absorção)
A fase U1 inicia quando a bateria está completamente carregada. A corrente de carregamento é reduzida. Durante a
fase U1, a tensão da bateria é mantida a um nível elevado constante. A duração da fase U1 depende do tipo de bate-
ria e da profundidade de descarga.
6: Fase de dessulfatação
Será fornecida uma corrente constante, o que permitirá à tensão da bateria aumentar de forma independente até ao
valor máximo. A fase de dessulfatação não é utilizada para baterias LiFePO4.
7: Fase U2 (carga de conservação – float)
A fase U2 serve para manter a capacidade da bateria (100 %). A fase U2 funciona com tensão de carga reduzida e
corrente variável. Se estiverem conectadas cargas de corrente contínua, estas são alimentadas pelo aparelho. Ape-
nas se a potência necessária exceder a capacidade do aparelho é que esta potência excedente é fornecida pela ba-
teria. A bateria é descarregada até que o aparelho entre novamente na fase I e carregue a bateria. A fase U2 está limi-
tada a entre 24 e 48 h, consoante o tipo de bateria.
9 Instalação
Antes da instalação
Ao selecionar o local, cumpra as instruções seguintes:
86
Descrição
Sinal remoto do estado de carregamento
