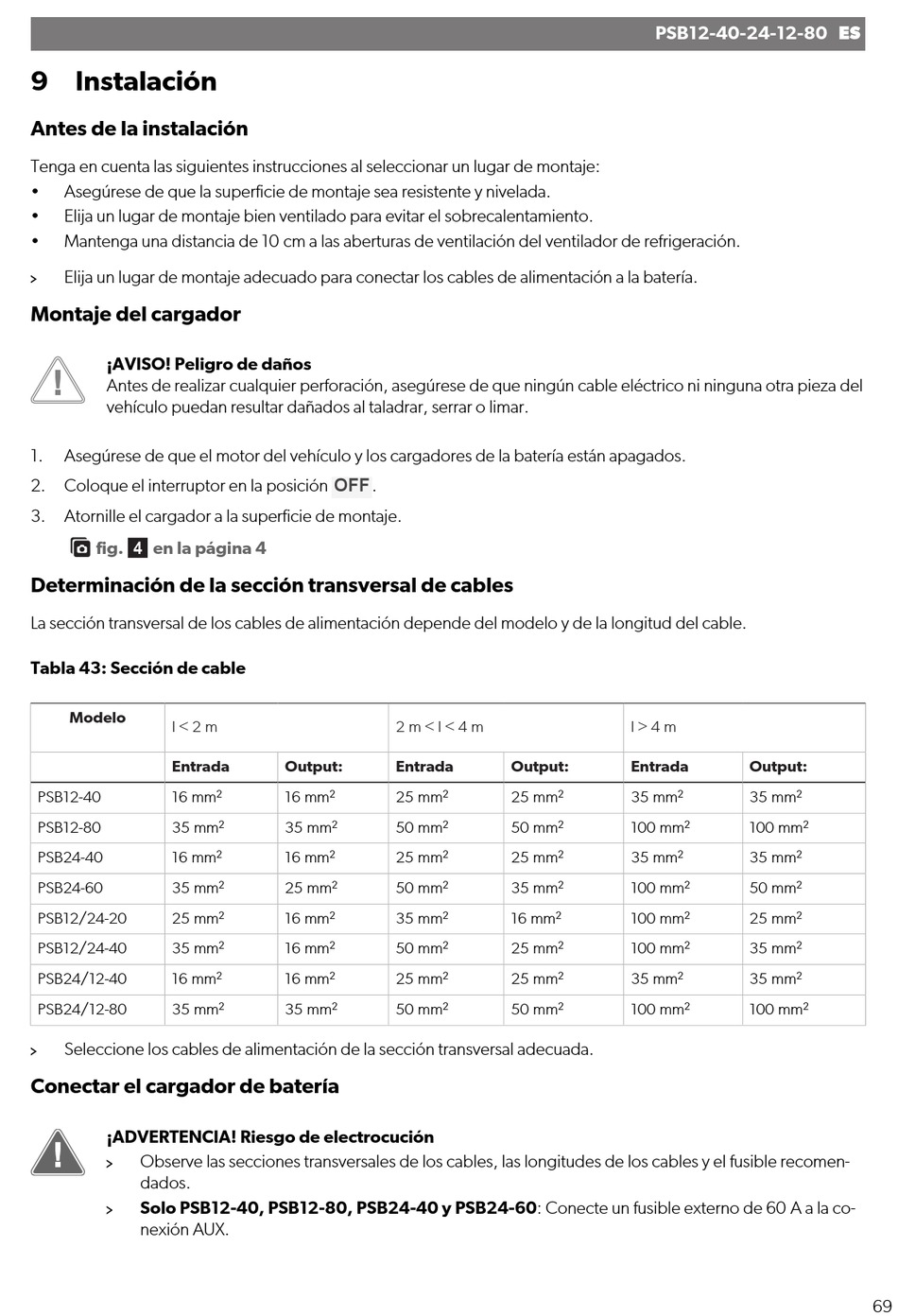

9 Instalación
Antes de la instalación
Tenga en cuenta las siguientes instrucciones al seleccionar un lugar de montaje:
• Asegúrese de que la superficie de montaje sea resistente y nivelada.
• Elija un lugar de montaje bien ventilado para evitar el sobrecalentamiento.
• Mantenga una distancia de 10 cm a las aberturas de ventilación del ventilador de refrigeración.
Elija un lugar de montaje adecuado para conectar los cables de alimentación a la batería.
Montaje del cargador
¡AVISO! Peligro de daños
Antes de realizar cualquier perforación, asegúrese de que ningún cable eléctrico ni ninguna otra pieza del
vehículo puedan resultar dañados al taladrar, serrar o limar.
1. Asegúrese de que el motor del vehículo y los cargadores de la batería están apagados.
2. Coloque el interruptor en la posición
3. Atornille el cargador a la superficie de montaje.
fig.  en la página 4
Determinación de la sección transversal de cables
La sección transversal de los cables de alimentación depende del modelo y de la longitud del cable.
Tabla 43: Sección de cable
Modelo
I < 2 m
Entrada
PSB12-40 16 mm²
PSB12-80 35 mm²
PSB24-40 16 mm²
PSB24-60 35 mm²
PSB12/24-20 25 mm²
PSB12/24-40 35 mm²
PSB24/12-40 16 mm²
PSB24/12-80 35 mm²
Seleccione los cables de alimentación de la sección transversal adecuada.
Conectar el cargador de batería
¡ADVERTENCIA! Riesgo de electrocución
Observe las secciones transversales de los cables, las longitudes de los cables y el fusible recomen-
dados.
Solo PSB12-40, PSB12-80, PSB24-40 y PSB24-60: Conecte un fusible externo de 60 A a la co-
nexión AUX.
OFF
.
2 m < l < 4 m
Output: Entrada
16 mm² 25 mm²
35 mm² 50 mm²
16 mm² 25 mm²
25 mm² 50 mm²
16 mm² 35 mm²
16 mm² 50 mm²
16 mm² 25 mm²
35 mm² 50 mm²
PSB12-40-24-12-80 ES
l > 4 m
Output: Entrada
25 mm² 35 mm²
50 mm² 100 mm²
25 mm² 35 mm²
35 mm² 100 mm²
16 mm² 100 mm²
25 mm² 100 mm²
25 mm² 35 mm²
50 mm² 100 mm²
Output:
35 mm²
100 mm²
35 mm²
50 mm²
25 mm²
35 mm²
35 mm²
100 mm²
