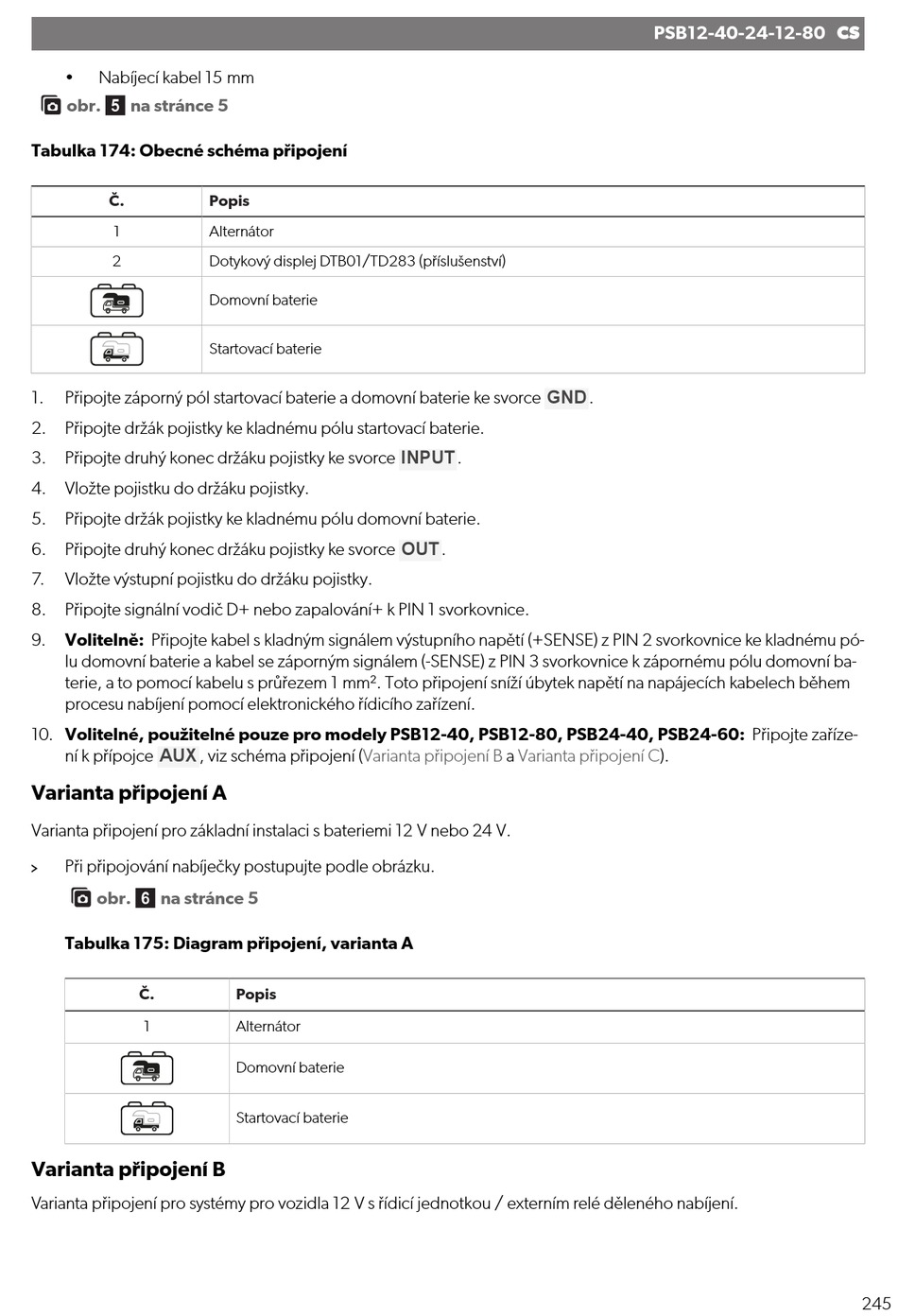

• Nabíjecí kabel 15 mm
obr.  na stránce 5
Tabulka 174: Obecné schéma připojení
Č.
1
2
1. Připojte záporný pól startovací baterie a domovní baterie ke svorce
2. Připojte držák pojistky ke kladnému pólu startovací baterie.
3. Připojte druhý konec držáku pojistky ke svorce
4. Vložte pojistku do držáku pojistky.
5. Připojte držák pojistky ke kladnému pólu domovní baterie.
6. Připojte druhý konec držáku pojistky ke svorce
7. Vložte výstupní pojistku do držáku pojistky.
8. Připojte signální vodič D+ nebo zapalování+ k PIN 1 svorkovnice.
9. Volitelně: Připojte kabel s kladným signálem výstupního napětí (+SENSE) z PIN 2 svorkovnice ke kladnému pó-
lu domovní baterie a kabel se záporným signálem (-SENSE) z PIN 3 svorkovnice k zápornému pólu domovní ba-
terie, a to pomocí kabelu s průřezem 1 mm². Toto připojení sníží úbytek napětí na napájecích kabelech během
procesu nabíjení pomocí elektronického řídicího zařízení.
10. Volitelné, použitelné pouze pro modely PSB12-40, PSB12-80, PSB24-40, PSB24-60: Připojte zaříze-
AUX
ní k přípojce , viz schéma připojení
Varianta připojení A
Varianta připojení pro základní instalaci s bateriemi 12 V nebo 24 V.
Při připojování nabíječky postupujte podle obrázku.
obr.  na stránce 5
Tabulka 175: Diagram připojení, varianta A
Č.
1
Varianta připojení B
Varianta připojení pro systémy pro vozidla 12 V s řídicí jednotkou / externím relé děleného nabíjení.
Popis
Alternátor
Dotykový displej DTB01/TD283 (příslušenství)
Domovní baterie
Startovací baterie
(Varianta připojení B a Varianta připojení
Popis
Alternátor
Domovní baterie
Startovací baterie
GND
INPUT
.
OUT
.
PSB12-40-24-12-80 CS
.
C).
